Exemple : SIDEXIS-PC
Raccordez maintenant les câbles au PC :
1. Vissez le conducteur de protection à un endroit
approprié sur le châssis du PC.
2. Faites passer le câble S-Vidéo L15 en formant une
boucle dans le noyau de ferrite fourni. Le noyau de
ferrite doit être positionné le plus près possible du
connecteur vers le PC. Enfichez ensuite le connecteur
dans la carte Framegrabber.
(pas pour la fonction avec deuxième moniteur sans
caméra).
3. Branchez le câble RS 232 L37 sur l'une des interfaces
série libres et vissez le connecteur.
4. Branchez le câble XGA L38 sur la carte graphique et
vissez le connecteur.
i
REMARQUE
La configuration matérielle et logicielle du PC est décrite
dans le document "Indications relatives à l'installation et
conditions systèmes requises" pour SIVISION 2,
SIVISION 3 (59 11 321).
59 14 200 D 3322
D 3322.031.11.04.03

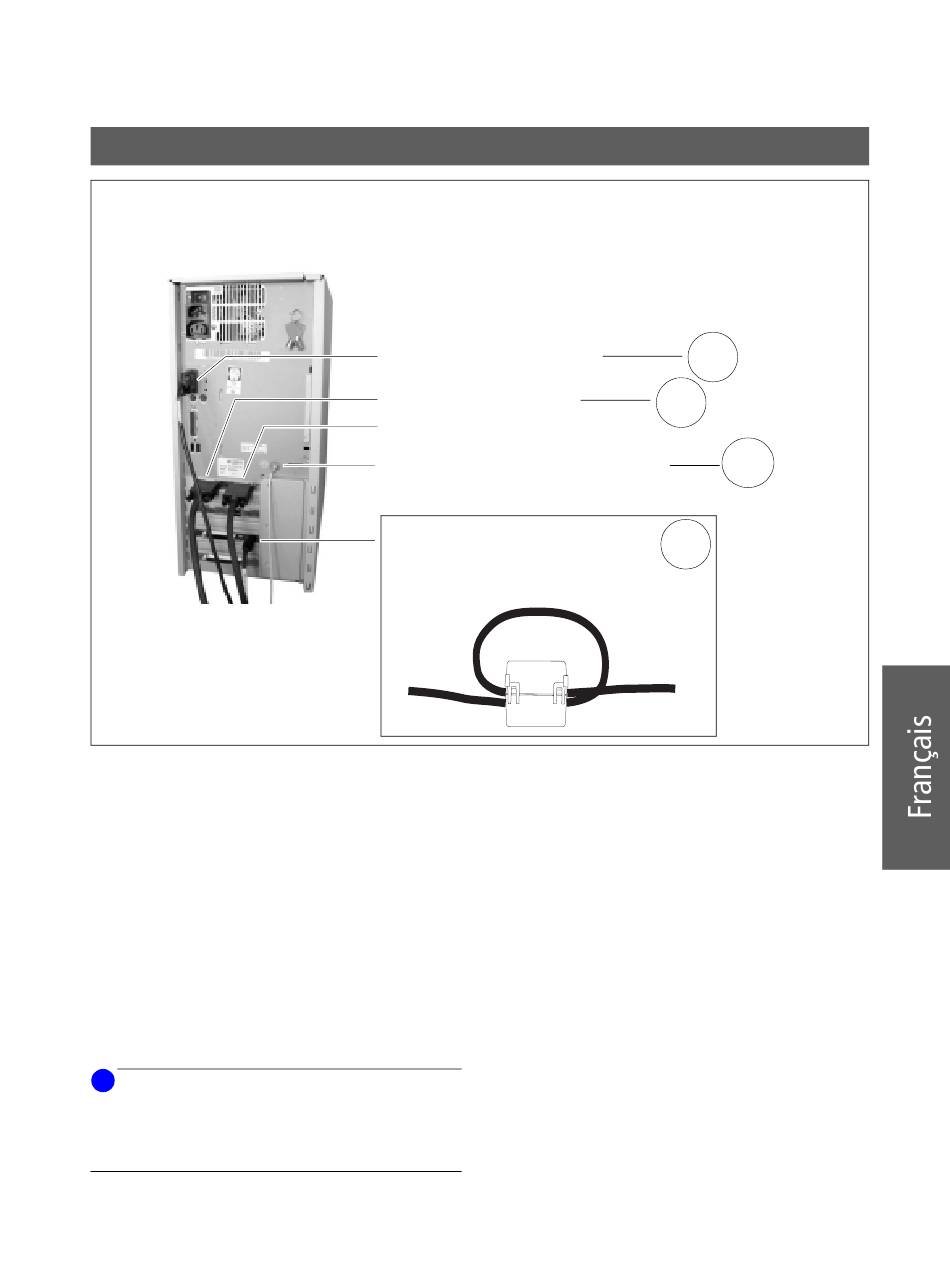

10 Pose des câbles de raccordement au PC, montage des connecteurs et connexion
Câble RS232 L37
Câble XGA L38
Moniteur du PC
Conducteur de protection
Câble S-Video L15
(pas pour la fonction avec
deuxième moniteur) :
L15
3.
4.
1.
2.
