Sirona SIVISION 3 Installationsanleitung Seite 66

10 Pose des câbles de raccordement au PC, montage des connecteurs et connexion
Conducteurs individuels
i
Câbles coaxiaux
i
REMARQUE

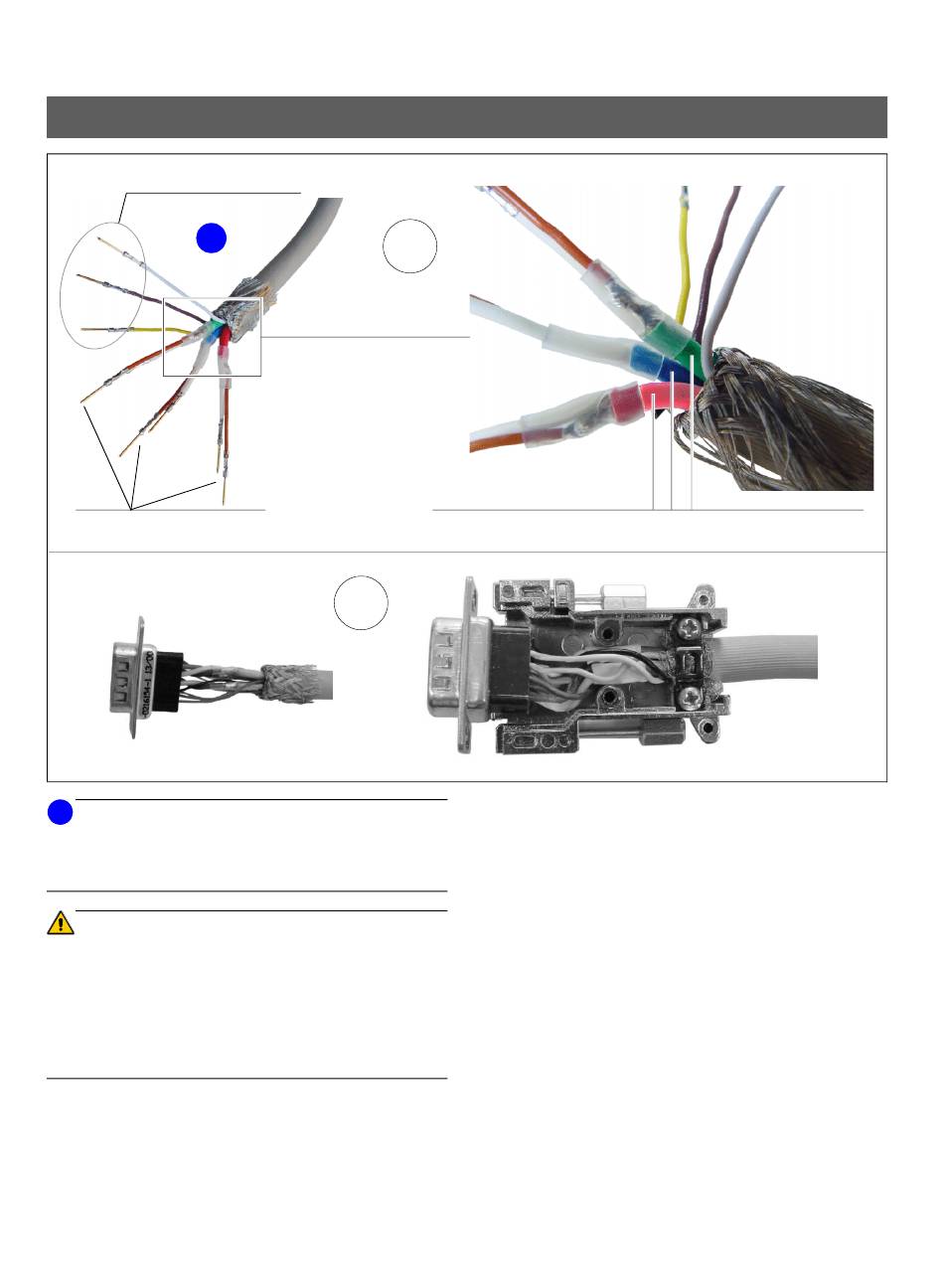

Le câble XGA L38 présente la structure suivante :
Le blindage externe entoure 3 câbles coaxiaux et plusieurs
conducteurs individuels.
ATTENTION
Procédez au montage du connecteur Sub D avec le plus
grand soin. Une broche mal enfichée ne peut plus être
ôtée !
Travaillez dans de bonnes conditions d'éclairage !
Introduisez les conducteurs sur la longueur la plus courte
possible ! Les broches doivent s'enclencher de façon
audible/perceptible.
5. Procédez au raccordement selon le plan de brochage
fourni (voir également plan de brochage à la page 20).
Commencez par le raccordement des 3 câbles
coaxiaux. Pour des raisons de place, vous devez
enficher simultanément dans le connecteur les
conducteurs allant de paire (âme et blindage).
18
5.
Couleurs des brins des câbles coaxiaux
6.
Les couleurs des conducteurs des câbles coaxiaux
sont identifiables à la sortie de la gaine.
Raccordez ensuite les conducteurs individuels.
6. Montez ensuite le connecteur dans le boîtier de
connecteur. Veillez aux points suivants :
• le blindage doit être bien en place dans le boîtier de
connecteur,
• les câbles coaxiaux ne doivent pas être pliés,
• ne pas coincer les conducteurs en refermant le
boîtier.
Sirona Dental Systems GmbH
59 14 200 D 3322
D 3322.031.11.04.03
