Sirona SIVISION 3 Installationsanleitung Seite 24

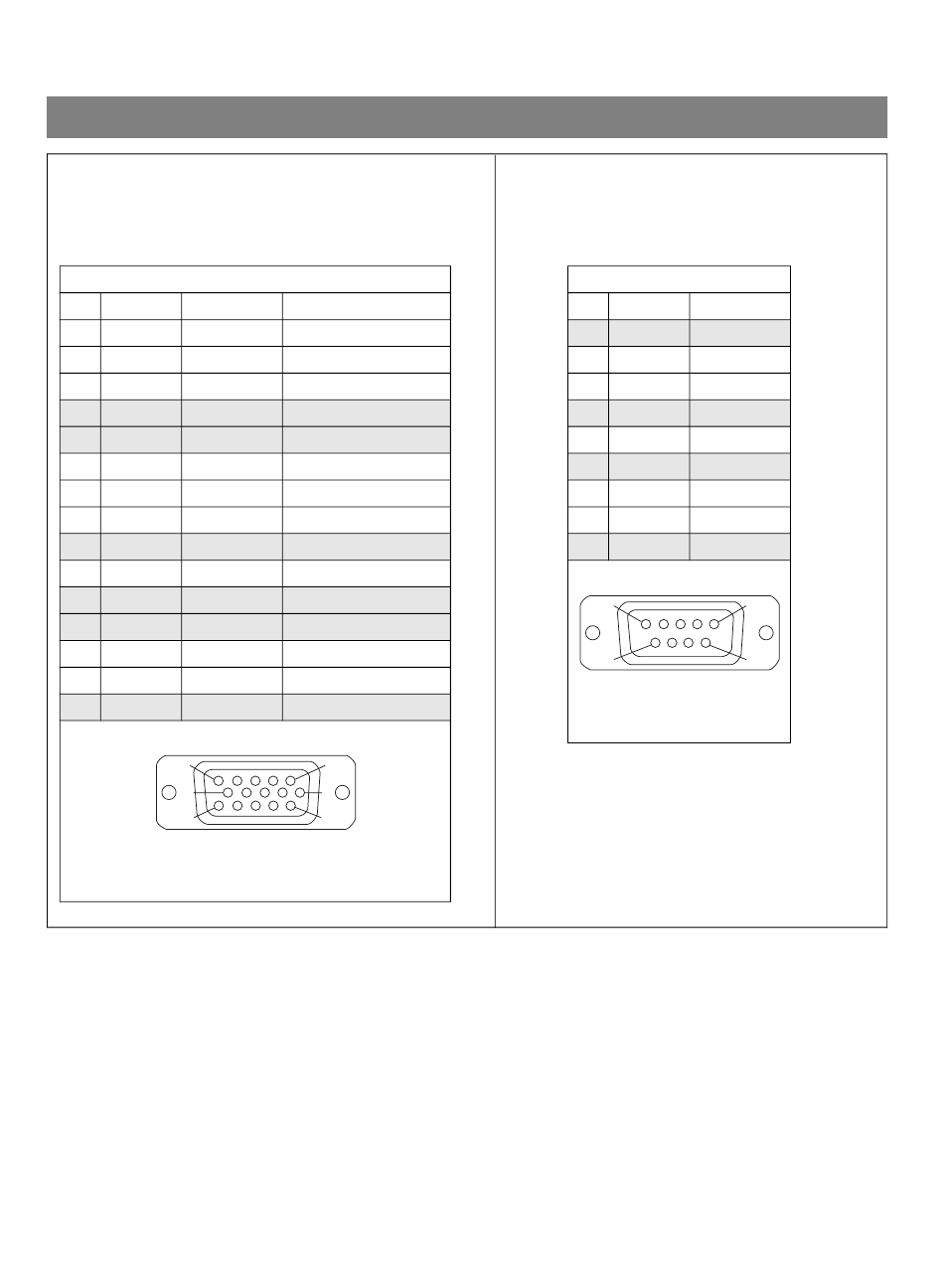

10 Leitungen zum PC verlegen, Steckermontage und Anschluss
XGA-Leitung L38
Aufsteckanleitung
PIN Farbcode Farbe
1 WH (RD) weiß (rot)
2 WH (GN) weiß (grün)
3 WH (BU) weiß (blau)
4 NC nicht belegt
5 NC nicht belegt
6 BN (RD) braun (rot)
7 BN (GN) braun (grün) Schirm Koaxialleitung
8 BN (BU) braun (blau)
9 NC nicht belegt
10 BN braun
11 NC nicht belegt
12 NC nicht belegt
13 YE gelb
14 WH weiß
15 NC nicht belegt
5
10
15
Ansicht - Bestückungsseite
Stiftleiste
20
Bezeichnung
Seele Koaxialleitung
Seele Koaxialleitung
Seele Koaxialleitung
Schirm Koaxialleitung
Schirm Koaxialleitung
Ader
Ader
Ader
1
6
11
RS232-Leitung L37
Aufsteckanleitung
PIN Farbcode Farbe
1 NC
2 WH
3 BN
4 NC
5 GN
6 NC
7 YE
8 GY
9 NC
1
6
Ansicht - Bestückungsseite
Buchsenleiste
Sirona Dental Systems GmbH
nicht belegt
weiß
braun
nicht belegt
grün
nicht belegt
gelb
grau
nicht belegt
5
9
59 14 200 D 3322
D 3322.031.11.04.01
