1.

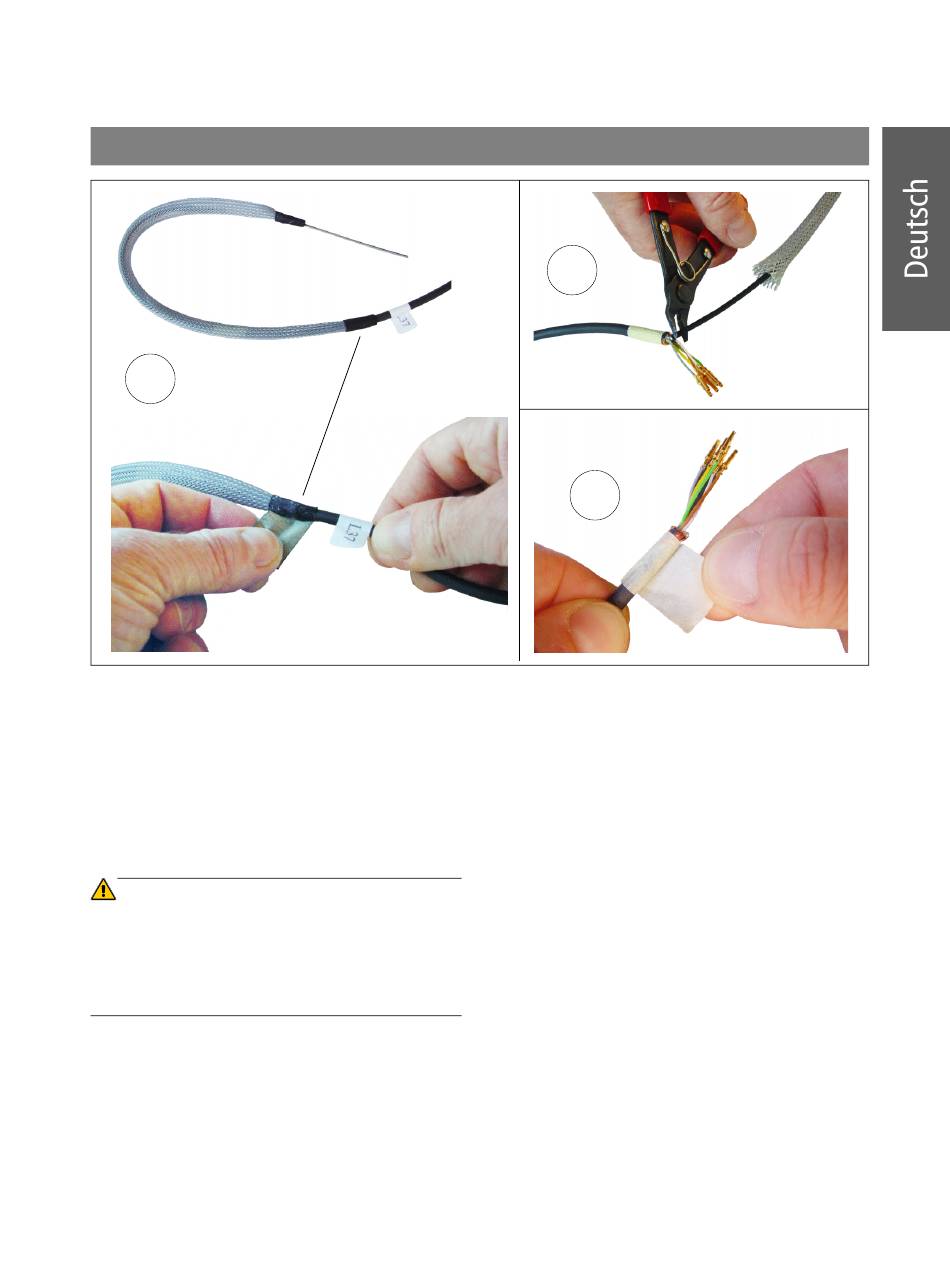

Konfektionierung der RS232-Leitung L37:
1. Entfernen Sie das Klebeband um das Geflecht.
2. Schieben Sie das Geflecht zurück und schneiden Sie
den Zugdraht ab.
Achten Sie darauf, dass Sie dabei keine Ader ver-
letzen oder versehentlich durchtrennen!
3. Entfernen Sie das Klebeband. Ziehen Sie es vorsichtig
ab, damit keine Adern der Abschirmung abreißen.
ACHTUNG
Gehen Sie beim Bestücken des Sub-D-Steckers mit äu-
ßerster Sorgfalt vor. Ein einmal falsch gesteckter Pin
lässt sich nicht mehr entfernen!
Achten Sie auf gute Beleuchtung! Achten Sie darauf, dass
Sie die Adern auf kürzestem Wege einstecken! Die Pins
müssen hörbar/fühlbar einrasten.
4. Nehmen Sie die Bestückung nach dem beiliegenden
Bestückungsplan vor (vgl. auch Bestückungsplan auf
Seite 20).
5. Bauen Sie anschließend den Stecker in das Steckerge-
häuse ein. Achten Sie darauf:
– Die Abschirmung im Steckergehäuse muss richtig
sitzen.
59 14 200 D 3322
D 3322.031.11.04.01
10 Leitungen zum PC verlegen, Steckermontage und Anschluss
2.
3.
– Die Koaxialkabel dürfen nicht geknickt werden.
– Beim Schließen des Gehäuses dürfen keine Adern
gequetscht werden.
