10 Tendido de los cables hacia el PC, montaje de los conectores y conexión
Conductores individuales
i
Cables coaxiales
i
INDICACION

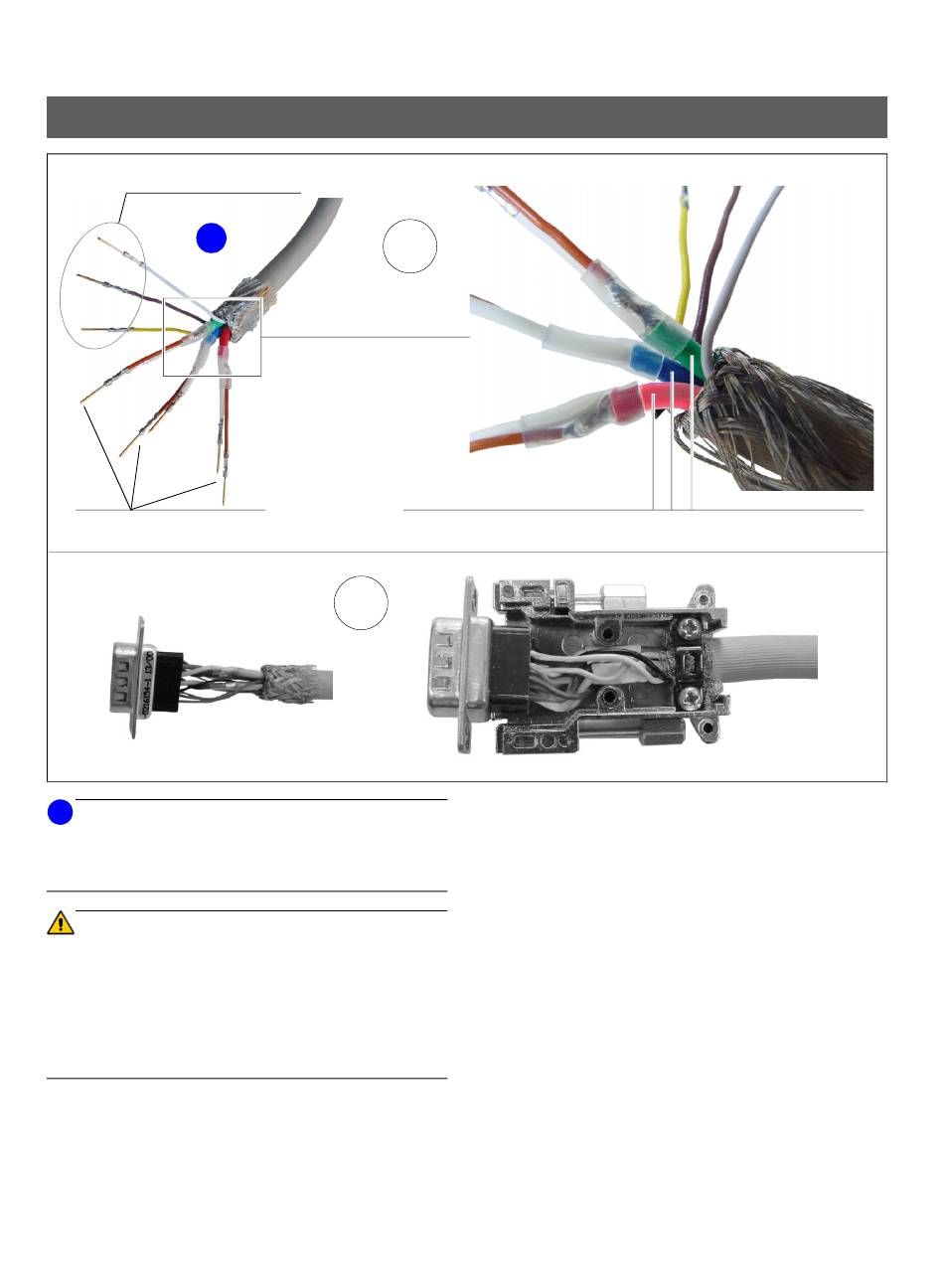

El cable XGA L38 tiene la siguiente estructura:
Dentro del revestimiento externo se encuentran 3 cables
coaxiales individuales y conductores individuales.
ATENCIÓN
Al establecer los contactos del conector Sub-D debe
procederse con sumo cuidado. ¡Una patilla mal encajada
ya no puede retirarse!
¡Asegúrese de trabajar con iluminación suficiente! ¡Preste
atención a conectar los conductores por la trayectoria más
corta! Las patillas deben encajar de forma audible y
perceptible.
5. Realice las conexiones según el diagrama de
conexiones adjunto (compare también el diagrama de
conexiones en página 24).
Comience conectando los 3 cables coaxiales. Por
motivos de espacio, los conductores correlacionados
(alma central y apantallamiento) deben introducirse
simultáneamente en el conector.
18
5.
Colores de los conductores de los cables c
6.
Los colores de los conductores de los cables
coaxiales pueden reconocerse en el punto de
salida en el revestimiento protector del cable.
A continuación, efectúe los contactos de los
conductores individuales.
6. A continuación, monte el conector en la carcasa
correspondiente. Asegúrese de que
• el apantallamiento esté correctamente situado en la
carcasa del conector,
• los cables coaxiales no resulten doblados y
• no se aplaste ningún conductor al cerrar la carcasa.
