Sirona DAC Universal Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Sirona Anleitungen
  4. Zahnärztliche Ausrüstung
  5. DAC Universal
  6. Servicehandbuch

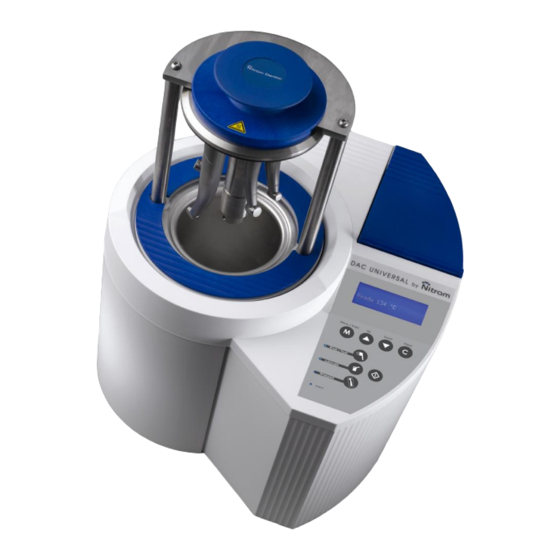

Sirona DAC Universal Servicehandbuch

Vorschau ausblenden Andere Handbücher für DAC Universal:
Inhaltsverzeichnis

Werbung

Quicklinks

a^`=råáîÉêë~ä
pÉêîáÅÉ=J=e~åÇÄìÅÜ=

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sirona DAC Universal

Inhaltszusammenfassung für Sirona DAC Universal

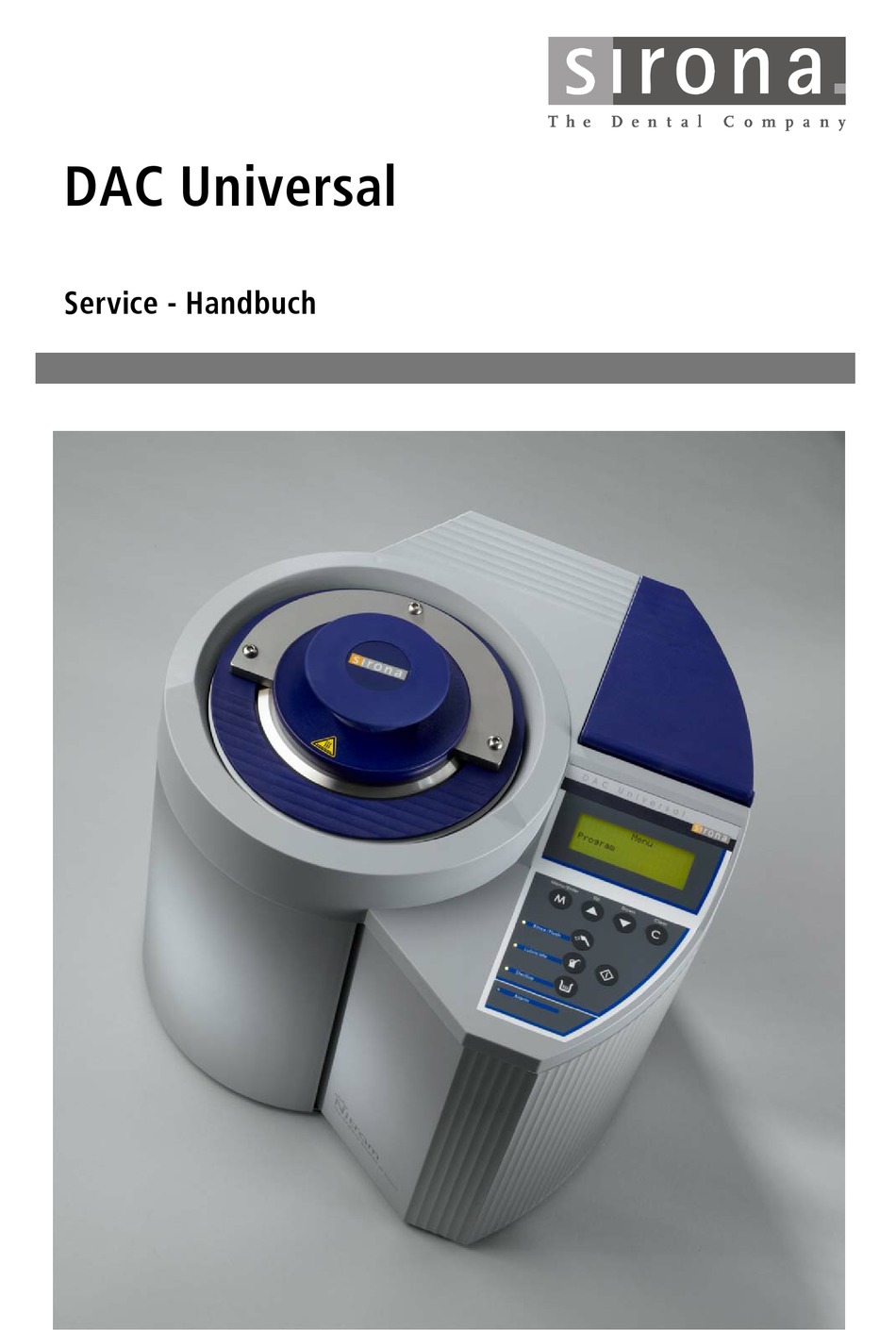

  • Seite 1 a^`=råáîÉêë~ä pÉêîáÅÉ=J=e~åÇÄìÅÜ=...
  • Seite 2 Sirona Dental Systems 61 17 225 D 3472 D 3472.076.01.01.01...

  • Seite 3: Inhaltsverzeichnis

    Das vorliegende Service-Handbuch beschreibt die Installation, Fehlersuche und Reparatur des Autoklavs DAC UNIVERSAL. Inhalt Aufstellung und Installation des DAC UNIVERSAL................. 5 1.1 Anforderungen an den Stellplatz ..................... 5 1.2 DAC UNIVERSAL installieren......................5 1.3 Vor der Inbetriebnahme des Autoklavs - WICHTIG!................ 7 1.4 Jahreswartung des DAC Universal....................
  • Seite 4 Sirona Dental Systems 4.1 ServiceSoftware........................... 102 4.2 Neue Software in den Autoklav downloaden................108 Sporentest............................ 112 Druck und Temperatur......................... 113 Anhang: Diagramm........................116 Versionshistorie ........................... 117 61 17 225 D 3472 D 3472.076.01.01.01...

  • Seite 5: Aufstellung Und Installation Des Dac Universal

    Schraubenschlüssel angezogen wird. Zum Entfernen des Schlauchs ist die Mutter zu lösen. Danach kann der Schlauch ganz einfach abgezogen werden. Der DAC UNIVERSAL verfügt über einen integrierten Druckluftregler, so dass der Autoklav bei 5 bis 8 bar betrieben werden kann. Druckluft wird bei der Reinigung und Schmierung benötigt. Die Druckluft wird insbesondere bei Spülung der Instrumentenkanäle, bei der Innenreinigung und für die...
  • Seite 6 Entfernen des Schlauchs ist genau so vorzugehen wie beim Druckluftanschluss. Maximaler Wasserdruck: 4 bar. Vor dem DAC UNIVERSAL muss ein Wasserfilter (20 Mikron) angebracht werden. Damit der Autoklav mit dem automatischen Anschluss für demineralisiertes/destilliertes Wasser arbeitet, muss der automatische Wasserzufluss-Modus („Automatic Water Inlet Mode“) eingestellt werden.

  • Seite 7: Vor Der Inbetriebnahme Des Autoklavs - Wichtig

    Um das Gerät in Betrieb zu nehmen, führen Sie die Schritte 1 bis 3 durch. 1. Anschließen des Geräts an das Stromnetz Der DAC UNIVERSAL wird mit dem mitgelieferten Netzkabel an 90 bis 240 Volt bei 50 bis 60 Hz angeschlossen.
  • Seite 8 Sirona Dental Systems 4. Drücken Sie die Taste „Menu/Enter“, um den Modus „Manual“ zu wählen. 5. Drücken Sie die Tasten „Up“ oder „Down“, bis „Water“ im Menü angezeigt wird. 6. Wenn „Water“ markiert ist, drücken Sie „Menu/Enter“. Nun wird Wasser in die Schläuche gepumpt.

  • Seite 9: Jahreswartung Des Dac Universal

    Sirona Dental Systems GmbH Jahreswartung des DAC Universal Jedes Jahr oder nach 2500 Durchgängen wird die Durchführung der Jahreswartung empfohlen. Das Alarmlämpchen des DAC Universal blinkt (ohne zusätzliche akustische Warnung), sobald die Jahreswartung ansteht. Servicepaket für die Jahreswartung DAC Universal...
  • Seite 10 Sirona Dental Systems Ventil vom Block mit einem Torx-10- Schraubenzieher lösen. Ventil mit einem Torx-10- Schraubenzieher zerlegen. O-Ring REF. 6079433 und Dichtung REF. 6079284 wechseln. O-Ringe am Ventilblock REF. 6079292 und REF. 6079425 wechseln. Der Einbau erfolgt in der umgekehrten Reihenfolge.
  • Seite 11 Sirona Dental Systems GmbH Wechseln Sie die O-Ringe REF. 60 79 292, REF. 60 79 425 und REF. 60 79 433. Die Dichtung in diesem Ventil befindet sich im Ventileinsatz und braucht nicht ausgetauscht werden. Der Einbau von Ventil 8 erfolgt in der umgekehrten Reihenfolge. Die Muttern REF. 60 78 682 und REF.

  • Seite 12: Filter Und O-Ring Des Filterverschlusses Wechseln

    Sirona Dental Systems Filter und O-Ring des Filterverschlusses wechseln: Filter 60 78 583 mit dem Filterschlüssel und den O- Ring 60 79 532 am Filterverschluss austauschen. Dichtungen und O-Ringe am Deckel wechseln: Die Schrauben an den Adaptern mit einem Inbusschlüssel lösen und die...
  • Seite 13 Sirona Dental Systems GmbH Für jeden Adapter die Adapterdichtung REF. 6085612 wechseln. Der Einbau der Adapter erfolgt in der umgekehrten Reihenfolge. O-Ringe am Führungsrohr wechseln: Das große Stahlrohr durch Drehen entfernen. Bodenadapter durch Entfernen der beiden Schrauben mit einem Schraubenzieher entfernen.
  • Seite 14 Sirona Dental Systems Der Einbau des Bodenadapters erfolgt in der umgekehrten Reihenfolge. Die schwarze Deckeldichtung wechseln: Dichtung REF. 6079631 mit einem Schrauben- zieher wie hier gezeigt entfernen. Der Einbau der schwarzen Dichtung erfolgt in der umgekehrten Reihenfolge. Drücken Sie die Dichtung fest in den äußeren und inneren Deckelring.

  • Seite 15: Liste Der Fehlercodes

    Sirona Dental Systems GmbH 2. Liste der Fehlercodes Kapitel 2 unterstützt die Störungsbeseitigung, sollte der Autoklav eine Fehlermeldung anzeigen. Das Kapitel wurde zur Verwendung als Referenzhandbuch konzipiert. Zu jedem Fehler werden die möglichen Fehlerursachen aufgeführt. Darüber hinaus werden Hinweise zur Fehlerbehebung gegeben.

  • Seite 16: Fehler 64 - Sicherheitssystem Wurde Ausgelöst

    Sirona Dental Systems Fehler 64 - Sicherheitssystem wurde ausgelöst Dieser Fehler kann auftreten, wenn das Sicherheitssystem durch einen Fehler ausgelöst wurde, der die Stromversorgung des Motors, der Pumpen, der Ventile und des Heizelements unterbrochen hat. Das interne Sicherheitssystem hat die Stromversorgung des Motors, des Dampfgenerators, der Pumpen und der Ventile unterbrochen.

  • Seite 17: Fehler 65 - Sicherheitssystem Ist Defekt

    Sirona Dental Systems GmbH Fehler 65 - Sicherheitssystem ist defekt Dieser Fehler kann auftreten, wenn das interne Sicherheitssystem den 24 V-Anschluss des Motors nicht abschalten kann. Prüfen Sie, ob ein Gegendruck im Ablaufsystem vorhanden ist. Aus Ventil 1, 2 oder 3 entweicht Luft.

  • Seite 18: Fehler 66 - Zu Hohe Temperatur Während Der Sterilisation

    Sirona Dental Systems Fehler 66 - Zu hohe Temperatur während der Sterilisation Dieser Fehler kann auftreten, wenn die Temperatur während der Sterilisation die vom gewählten Programm vorgesehene Temperatur um mehr als 3 °C überschreitet (über 137 °C). Dieser Fehler kann in folgenden Fällen auftreten: Der Temperaturfühler ist defekt.

  • Seite 19: Fehler 67 - Sterilisationszeit Ist Zu Kurz

    Sirona Dental Systems GmbH Fehler 67 - Sterilisationszeit ist zu kurz Dieser Fehler kann auftreten, wenn die Sterilisationszeit zu kurz ist. Dieser Fehler kann in folgenden Fällen auftreten: Die Hauptplatine ist defekt. Ersetzen Sie die Hauptplatine. Siehe Abschnitt 3.12 zum Austauschen der Hauptplatine.

  • Seite 20: Fehler 68 - Zu Hoher Druck Beim Drucktest

    Sirona Dental Systems Fehler 68 - Zu hoher Druck beim Drucktest Dieser Fehler kann auftreten, wenn der Druck beim Drucktest 3,2 bar überschreitet. Dieser Fehler kann in folgenden Fällen auftreten: Der Druckregler ist defekt oder falsch eingestellt. Stellen Sie den Druckregler ein. Siehe Abschnitt 3.15 zum Druckregler.

  • Seite 21: Fehler 70 - Druck Fällt Nach Dem Drucktest Nicht Ab

    Luftaustrittsöffnung im Abwasserbehälter erreicht werden. Gegendruck kann sich aufbauen, wenn der Abwasserbehälter oder seine Luftaustrittsöffnung zu klein ist. Der Autoklav wurde mit einem Original Sirona-Abwasserbehälter getestet, der mindestens 5 Liter fasst und eine Luftaustrittsöffnung von 6 mm Durchmesser besitzt. Sirona empfiehlt die Verwendung des Original Sirona-Abwasserbehälters (REF.

  • Seite 22: Fehler 71 - Wasser Unbrauchbar

    Sirona Dental Systems Fehler 71 - Wasser unbrauchbar Dieser Fehler tritt in folgenden Fällen auf: Die des Wassers im Wasserbehälter liegt unter dem geforderten Grenzwert für das Gerät μ (Maximum: 3 Entleeren Sie den Wasserbehälter und füllen Sie Wasser mit einer Leitfähigkeit ein, die unter dem Grenzwert von 3 μs liegt.

  • Seite 23: Fehler 72 - Deckel Öffnet Nicht

    Sirona Dental Systems GmbH Fehler 72 - Deckel öffnet nicht Das Schließsystem hat beim Öffnen blockiert. Beim Öffnen der Kammer durch den Autoklav wird ein Zeitgeber gestartet. Nach 50 Sekunden erwartet der Zeitgeber ein Signal des Endschalters für die Kammer (siehe Abbildung 2.1.1).
  • Seite 24 Sirona Dental Systems Riemen zu locker Das blasende Geräusch des Riemens ist gut hörbar. Spannen Sie den Riemen (siehe Abschnitt 3.2.4) und justieren Sie anschließend die Deckelhalterung (siehe Abschnitt 3.3). Motor ist defekt Nach dem Starten des Motors bewegt sich der Deckel nicht. Prüfen Sie, ob von der Hauptplatine Strom zugeführt wird.

  • Seite 25: Fehler 73 - Sterilisationstemperatur Wurde Beim Backflush Nicht Erreicht

    Sirona Dental Systems GmbH Fehler 73 - Sterilisationstemperatur wurde beim Backflush nicht erreicht Dieser Fehler tritt auf, wenn beim ersten Backflush-Zyklus die Temperatur von 134 °C nicht erreicht wird. Dieser Fehler kann in folgenden Fällen auftreten: Wassermangel im Wasserbehälter Kein Wasser im Wasserbehälter.
  • Seite 26 Sirona Dental Systems Die Dampfpumpe ist defekt. Wenn die Dampfpumpe hörbar arbeitet, bauen Sie das Rückschlagventil an der Dampfpumpe aus (siehe Abbildung 2.9.1) und prüfen Sie, ob die Dampfpumpe nach ihrer Aktivierung Wasser abgibt. Der Wasserstrahl muss stark sein. Das Wasser darf nicht mit elektrischen Teilen in Berührung kommen.

  • Seite 27: Fehler 74 - Die Erforderliche Temperatur Zum Aufbau Des Sterilisationsdrucks Wurde Nicht Schnell Genug Erreicht

    Sirona Dental Systems GmbH 2.10 Fehler 74 - Die erforderliche Temperatur zum Aufbau des Sterilisationsdrucks wurde nicht schnell genug erreicht Dieser Fehler tritt auf, wenn die Temperatur in den ersten 2,5 Minuten nach dem Beginn der Sterilisation nicht auf 107 °C ansteigt (wenn „Hot rinse“ auf dem Display angezeigt wird).
  • Seite 28 Sirona Dental Systems Versuchen Sie, Luft durch den unteren Schlauch zu blasen. Mit Druckluft kann Luft vom unteren Schlauch am Rückschlagventil über den Dampfgenerator bis zum Kammerboden geblasen werden, falls der Durchlass durch den Dampfgenerator frei ist (siehe Abbildung 2.10.2). (Der Dampfgenerator kann aufgrund eines verengten Durchlasses defekt sein).

  • Seite 29: Fehler 75 - Die Sterilisationstemperatur Wurde Nicht Schnell Genug Erreicht

    Sirona Dental Systems GmbH 2.11 Fehler 75 - Die Sterilisationstemperatur wurde nicht schnell genug erreicht Dieser Fehler tritt auf, wenn die Temperatur nicht innerhalb von 2,5 Minuten von 107 °C auf 134 °C ansteigt. Dieser Fehler kann in folgenden Fällen auftreten: Wassermangel im Wasserbehälter:...

  • Seite 30: Fehler 77 - Luftventil Für Die Schmierung Ist Defekt

    Sirona Dental Systems 2.12 Fehler 77 - Luftventil für die Schmierung ist defekt Dieser Fehler tritt auf, wenn der Druck in der Kammer beim Öffnen von Luftventil 3 während der Schmierung nicht ansteigt. Dieser Fehler kann in folgenden Fällen auftreten: Der Deckel ist defekt.

  • Seite 31: Fehler 78 - Ventil 7 Öffnet Nicht

    Luftaustrittsöffnung (mindestens 6 mm) im Abwasserbehälter erreicht werden. Gegendruck kann sich aufbauen, wenn der Abwasserbehälter oder seine Luftaustrittsöffnung zu klein ist. Sirona empfiehlt die Verwendung des Original Sirona-Abwasserbehälters (REF. 60 78 526) mit einer 6 mm großen Luftaustrittsöffnung. Die Hauptplatine ist defekt.

  • Seite 32: Fehler 79 - Ventil 6 Öffnet Nicht

    Leeren Sie den Behälter. Im Ablaufsystem darf kein Gegendruck vorhanden sein. Dies kann mittels einer Luftaustrittsöffnung von 6 mm im Abwasserbehälter erreicht werden. Gegendruck kann sich aufbauen, wenn der Abwasserbehälter oder seine Luftaustrittsöffnung zu klein ist. Sirona empfiehlt die Verwendung des Original Sirona-Abwasserbehälters (REF. 60 78 526) mit einer 6 mm großen Luftaustrittsöffnung.

  • Seite 33: Fehler 80 - Die Sterilisationstemperatur Wurde Bei Der Wasserreduktion Nicht Erreicht

    Sirona Dental Systems GmbH 2.15 Fehler 80 - Die Sterilisationstemperatur wurde bei der Wasserreduktion nicht erreicht Dieser Fehler kann in folgenden Fällen auftreten: Wassermangel im Wasserbehälter: Kein Wasser im Wasserbehälter. Füllen Sie Wasser nach, falls am Display „Low water“ angezeigt wird.

  • Seite 34: Fehler 81 - Zu Wenig Flüssigkeit (Wasser Oder Öl)

    Sirona Dental Systems 2.16 Fehler 81 - Zu wenig Flüssigkeit (Wasser oder Öl) Dieser Fehler tritt auf, wenn die Start-Taste gedrückt wird und der Wassersensor des Wasserbehälters meldet, dass der Wasserbehälter leer ist, oder wenn der Ölbehälter leer ist. Drücken Sie „C”, um den Vorgang abzubrechen.

  • Seite 35: Fehler 82 - Der Temperaturfühler Kann Keine Messung Vornehmen

    Sirona Dental Systems GmbH 2.17 Fehler 82 - Der Temperaturfühler kann keine Messung vornehmen Dieser Fehler tritt auf, wenn der Temperaturfühler im Dampfgenerator seinen Maximalwert misst. Der Temperaturfühler des Dampfgenerators wird auf der Hauptplatine werksseitig vorkalibriert, um den Dampfgenerator auf 300 °C einzustellen.

  • Seite 36: Fehler 83 - Temperaturfühlerkammer Gesättigt

    Sirona Dental Systems 2.18 Fehler 83 - Temperaturfühlerkammer gesättigt Dieser Fehler tritt auf, wenn der Temperaturfühler defekt ist. Tauschen Sie den Temperaturfühler aus. Siehe Abschnitt 3.9. 61 17 225 D 3472 D 3472.076.01.01.01...

  • Seite 37: Fehler 84 - Die Temperatur Bei Der Sterilisation Liegt Unter Der Gewählten Temperatur

    Autoklav-Display nicht zwingend abgelesen werden kann, dass die Temperatur gefallen ist. Hinweis: Der DAC UNIVERSAL steuert während der Sterilisation den Druck. Dieser Fehler kann in folgenden Fällen auftreten: Der Wasservorrat des Autoklavs geht während der Sterilisation zur Neige.

  • Seite 38: Fehler 85 - Der Drucksensor Kann Keine Messung Vornehmen

    Sirona Dental Systems 2.20 Fehler 85 - Der Drucksensor kann keine Messung vornehmen Dieser Fehler kann auftreten, wenn der Drucksensor defekt ist. Tauschen Sie den Drucksensor aus. Siehe Abschnitt 3.8 zum Drucksensor. Aus Ventil 1, 2 oder 3 entweicht Luft.
  • Seite 39 Sirona Dental Systems GmbH Die kleinen Klebestreifen, die Sicherheitsring und Kontaktfolie voneinander trennen, werden permanent zusammengedrückt. Prüfen Sie, ob sich zwischen den Kunststoffstegen und der Kontaktfolie Luft befindet. (Siehe Abbildung 2.21.1). Entlüftung unter der Kontaktfolie fehlt. Der Kammerrand, an dem die Kontaktfolie befestigt ist, hat drei Lüftungslöcher. Prüfen Sie, ob die Kontaktfolie ordnungsgemäß...

  • Seite 40: Fehler 87 - Der Sicherheitsring Ist Entfernt

    Sirona Dental Systems 2.22 Fehler 87 - Der Sicherheitsring ist entfernt Die Hauptplatine überprüft fortwährend, ob die Kontaktfolie ordnungsgemäß angebracht ist. Wenn die Kontaktfolie nicht ordnungsgemäß an der Hauptplatine angebracht ist, tritt Fehler 87 auf. Dieser Fehler kann in folgenden Fällen auftreten: Der Stecker an der Hauptplatine ist abgezogen.

  • Seite 41: Fehler 88 - Der Dampfdruck Während Der Sterilisation Ist Zu Niedrig

    Sirona Dental Systems GmbH 2.23 Fehler 88 - Der Dampfdruck während der Sterilisation ist zu niedrig Dieser Fehler tritt auf, wenn der Druck unter während der Sterilisation unter 1,95 bar bei 134 °C bzw. unter 0,95 bar bei 121 °C fällt.

  • Seite 42: Fehler 89 - Der Dampfdruck Während Der Sterilisation Ist Zu Hoch

    Sirona Dental Systems 2.24 Fehler 89 - Der Dampfdruck während der Sterilisation ist zu hoch Dieser Fehler tritt auf, wenn der Druck in der Kammer während der Sterilisation zu hoch (> 2,4 bar) ist. Dieser Fehler kann in folgenden Fällen auftreten: Ventil 8 ist defekt.

  • Seite 43: Fehler 90 - Zu Niedriger Druck Beim Drucktest

    Sirona Dental Systems GmbH 2.25 Fehler 90 - Zu niedriger Druck beim Drucktest Wenn sich der Deckel vollständig geschlossen hat, öffnet sich Ventil 1, bis ein Druck von 2,3 bar in der Kammer erreicht ist. Wenn 2,3 bar nach 20 Sekunden nicht erreicht wurden, tritt Fehler 90 auf.

  • Seite 44: Fehler 91 - Beim Autoklav Wurde Im Drucktest Eine Undichte Stelle In Der Kammer Festgestellt

    Sirona Dental Systems 2.26 Fehler 91 - Beim Autoklav wurde im Drucktest eine undichte Stelle in der Kammer festgestellt Wenn sich der Deckel vollständig geschlossen hat, öffnet sich Ventil 1, bis ein Druck von 2,3 bar in der Kammer erreicht ist.
  • Seite 45 Sirona Dental Systems GmbH Abbildung 2.26.1 Bei allen Hohlschrauben können Undichtigkeiten auftreten. Auch an diesen Schrauben auf Undichtigkeiten prüfen. Überprüfen Sie alle Bauteile zwischen Ventilen und Verteiler auf der Ventilbatterie Abbildung 2.26.2 Undichte Stellen können zwischen Ventil und Ventilblock entstehen, wenn die dazwischen liegenden O-Ringe defekt sind.
  • Seite 46 Sirona Dental Systems Nehmen Sie den Abflussschlauch ab. Wenn Druck aus dem Schlauch entweicht, sind die Ventile 6, 7, 8 oder 9 möglicherweise undicht. Siehe Abschnitt 3.6 zur Ventilbatterie. Blasen im Wasserbehälter. Das Rückschlagventil in der kleinen Wasserpumpe ist defekt. Ersetzen Sie die Pumpe. Siehe Abschnitt 3.14.2.

  • Seite 47: Fehler 92 - Der Autoklav Hat Sich Bei Der Sterilisation Abgeschaltet

    Sirona Dental Systems GmbH 2.27 Fehler 92 - Der Autoklav hat sich bei der Sterilisation abgeschaltet Dieser Fehler kann in folgenden Fällen auftreten: Die Stromversorgung des Autoklavs wurde unterbrochen, während der Autoklav einen Zyklus durchführt. Drücken Sie „C“ und starten Sie den Autoklav neu.

  • Seite 48: Fehler 93 - Der Dampfgenerator Ist Zu Heiß

    Sirona Dental Systems 2.28 Fehler 93 - Der Dampfgenerator ist zu heiß Fehler 93 tritt auf, wenn der Temperaturfühler im Dampfgenerator 350 °C überschreitet. Dadurch wird auch das interne Sicherheitssystem ausgelöst, das die Stromversorgung sämtlicher Komponenten mit Ausnahme des Ventilators unterbricht. Dies geschieht, um einen zu heißen Dampfgenerator und die Auslösung des Thermoschalters zu vermeiden.

  • Seite 49: Fehler 95 - Wasserverbrauch Im Standby-Betrieb

    Sirona Dental Systems GmbH 2.29 Fehler 95 - Wasserverbrauch im Standby-Betrieb Fehler 95 tritt auf, wenn die Füllstandsanzeige des Wasserbehälters einen niedrigen Füllstand meldet, während sich der Autoklav im Standby-Modus befindet. Dadurch wird auch das interne Sicherheitssystem ausgelöst, das die Stromversorgung sämtlicher Komponenten mit Ausnahme des Ventilators unterbricht.

  • Seite 50: Fehler Ohne Fehlercode

    Sirona Dental Systems 2.30 Fehler ohne Fehlercode 2.30.1 Das Gerät öffnet nicht Drücken Sie die Taste „Menu/Enter“. Drücken Sie die Pfeiltasten „Up“ oder „Down“, bis das Menü „Manual“ angezeigt wird. Drücken Sie erneut die Taste „Menu/Enter“ und wählen Sie mit Hilfe der Pfeiltasten „Close“.
  • Seite 51 Prüfen Sie, ob die Ventile 3 und 10 arbeiten (siehe Abschnitt 4.1 zur Service-Software und zum Prüfen der Ventile) und ob Luftdruck am DAC Universal anliegt (mehr als 5 bar, maximal 8 bar). Prüfen Sie, ob aus dem Ölverteiler Öl austritt. Siehe Abschnitt 3.17.2.
  • Seite 52 Sirona Dental Systems Pins wird mit einem Ohmmeter gemessen. Er muss etwa 60 Ohm betragen. Der Widerstand zwischen den beiden inneren Pins muss ebenfalls etwa 60 Ohm betragen. Siehe Abschnitt 3.2.5 zum Austauschen des Sicherheitsrings. Der Dampfgenerator ist defekt. Der Thermosensor ist defekt. Tauschen Sie den Dampfgenerator aus. Siehe Abschnitt 3.11.

  • Seite 53: Reparaturanleitung

    Sirona Dental Systems GmbH 3. Reparaturanleitung Das vorliegende Kapitel gibt Hinweise zur Reparatur des Autoklavs DAC UNIVERSAL. Das Kapitel behandelt jede Gerätekomponente in einem separaten Abschnitt. Inhalt: Seite 3.1 Gehäuseverkleidungen ........................54 3.2 Kammer ..................Fehler! Textmarke nicht definiert. 3.3 Schließsystem..........................62 3.4 Wasserbehälter/Leitfähigkeitssensor....................

  • Seite 54: Gehäuseverkleidungen

    Sirona Dental Systems Gehäuseverkleidungen Entfernen Sie den Kunststoffaufsatz, indem Sie zunächst die Verriegelungen lösen (siehe Abbildung 3.1.1). Zuerst von der Rückwand her und dann nach vorne abheben, dann den Kunststoffaufsatz abziehen. Ziehen sie das Flachkabel des Displays vom Kunststoffaufsatz ab. Das Gehäuse ist mit 5 Gewindestangen fixiert, die von oben her durch das Gehäuse montiert wurden.
  • Seite 55 Behälter- verkleidung Fixierschraube Abbildung 1.3 zeigt die Gehäuseverkleidungen im Überblick. Lösen Sie zum Öffnen der Rückwand die Fixierschrauben M4x10 Torx an der Rückwand. Das Gehäuse des DAC UNIVERSAL besteht aus folgenden Teilen: Dreiseitige Verkleidung Kleine Seitenverkleidung Große Seitenverkleidung Rückwand Kunststoffaufsatz Behälterverkleidung...

  • Seite 56: Kammer

    Sirona Dental Systems Kammer Abbildung 3.2.1 Alle weißen Gehäuseverkleidungen müssen entfernt werden. Siehe Abschnitt 3.1. 3.2.1 Kammer ausbauen Lösen Sie die 3 Anschlüsse (Temperatursensor, Schalter und Sicherheitsring) auf der Hauptplatine. Siehe Abbildung 3.2.2. Entfernen Sie die Kabel von den Anschlüssen. Siehe Abbildung 3.4.2.
  • Seite 57 Sirona Dental Systems GmbH Ziehen Sie die Motorkabel ab. Merken Sie sich für den späteren Zusammenbau, dass das graue Kabel oben und das braune Kabel unten angeschlossen wird. Siehe Abbildung 3.2.3. Abbildung 3.2.3 Hier den Schlauch am Filter lösen. Hier die Silikon- schläuche lösen.
  • Seite 58 Sirona Dental Systems Lösen Sie die Verbindung zu den Antriebskanälen am Ölverteiler. Siehe Abbildung 3.2.5. Abbildung 3.2.5 Hier die Verbindung durch Drücken am Außenring lösen. Jetzt kann die kleine Wasserpumpe aus den Halterungen gehoben werden. Siehe Abbildung 3.14.2. Kippen Sie anschließend das Gerät leicht, um die vier Schrauben unter der Bodenplatte zu lösen.

  • Seite 59: Kammer Einbauen

    Sirona Dental Systems GmbH 3.2.2 Kammer einbauen Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. Achten Sie auf den korrekten Anschluss der Schläuche an der Wasserpumpe. Achten Sie auf den korrekten Anschluss der Kabel an der Pumpe und am Motor (Kabelfarben beachten).
  • Seite 60 Sirona Dental Systems Abbildung 3.2.4.1 Riemenscheibe im Uhrzeigersinn drehen. 3.2.5 Sicherheitsring ausbauen Ausbauen: Nehmen Sie den Deckel ab. Entfernen Sie die Deckelhalterung, indem Sie die 3 Schrauben lösen. Siehe Abbildung 3.2.5.1. Abbildung 3.2.5.1 Zum Entfernen der Deckelhalterung diese Schrauben lösen.

  • Seite 61: Sicherheitsring Einbauen

    Sirona Dental Systems GmbH Abbildung 3.2.5.2 Streifen vom Sicherheitsring mit einem Messer entfernen. 3.2.6 Sicherheitsring einbauen Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. Bitte beachten Sie beim Einbau die folgenden Punkte: Die neue Kontaktfolie wird an der Kammer angebracht, und der Stecker wird an die Hauptplatine angeschlossen.

  • Seite 62: Schließsystem

    Sirona Dental Systems Schließsystem 3.3.1 Deckelhalbkreis justieren Folgen Sie den nachstehenden Anweisungen, wenn ein Justageblock für die Deckelhalterung verfügbar ist (siehe Abbildung 3.3.1). Lösen Sie bei geöffnetem Deckel die 3 Schrauben oben an der Deckelhalterung. Siehe Abbildung 3.2.5.1. Schrauben Sie die 3 Zugstangen nach unten, so das sie sich etwa 4 cm über der Kammer befinden.
  • Seite 63 Sirona Dental Systems GmbH Abbildung 3.3.1 61 17 225 D 3472 D 3472.076.01.01.01...

  • Seite 64: Wasserbehälter/Leitfähigkeitssensor

    Sirona Dental Systems Wasserbehälter/Leitfähigkeitssensor Mögliche Ursachen für den Austausch des Wasserbehälters: Defekter Wassersensor. Defekter Wasserbehälter. Undichter Leitfähigkeitssensor 3.4.1 Defekter Leitfähigkeitssensor Entleeren Sie als Erstes den Wasserbehälter. Wasserbehälter entleeren: 1. Drücken Sie die Taste „Menu/Enter“. 2. Drücken Sie die Tasten „Up“ oder „Down“, bis „Manual“ angezeigt wird.
  • Seite 65 Sirona Dental Systems GmbH 3.4.4 Wasserbehälter-Adapter mit Sensoren ausbauen Bauen Sie den Wasserbehälter aus. Siehe Abschnitt 3.4.1. Ziehen Sie die Kabel des Wassersensors an der Hauptplatine ab. Der Stecker des Wassersensors befindet sich am oberen Rand der Hauptplatine. (Abbildung 3.4.3) Die Kabel werden mit einer Pinzette vom Stecker entfernt (Abbildung 3.4.2).
  • Seite 66 Sirona Dental Systems Drücken Sie den Außenring der Schnellkupplung und ziehen Sie die Schläuche ab. Siehe Abbildung 3.4.3 zur Lage der Schnellkupplungen. Jetzt kann der Wasserbehälter-Adapter Gerät entfernt werden. Abbildung 3.4.4 Dieser O-Ring dient als Dichtung zwischen Wasserbehälter und Wasserbehälter-Adapter.
  • Seite 67 Sirona Dental Systems GmbH Abbildung 3.4.6 zeigt, wie die Stifte des Leitfähigkeitssensors ausgetauscht werden. Abbildung 3.4.6 Die Stifte des Leitfähigkeitssensors können einfach nach oben herausgezogen werden. Beim Einbau den O- Ring nicht vergessen. Wasserbehälter-Adapter 3.4.5 Wasserbehälter einbauen Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

  • Seite 68: Kunststoffaufsatz

    Sirona Dental Systems Kunststoffaufsatz Mögliche Ursachen für den Austausch der Displayplatine: Das Display ist defekt. Die Displayfolie ist defekt. 3.5.1 Display ausbauen Entfernen Sie den Kunststoffaufsatz (siehe Abschnitt 3.1). Ziehen sie das Flachkabel zwischen Display und Tastenfeld vom Display ab.

  • Seite 69: Ventilbatterie

    Sirona Dental Systems GmbH Ventilbatterie Ventile prüfen. Magnete prüfen. Ventile ausbauen (alle Typen). Bevor Reparaturen an der Ventilbatterie durchgeführt werden können, muss das Gehäuse und der Kunststoffaufsatz entfernt werden. (Siehe Abschnitt 3.1). 3.6.1 Ventile prüfen Schließen Sie den Autoklav an einen PC an und arbeiten Sie mit dem ServiceSoftware-Programm.

  • Seite 70: Ventile Ausbauen (Alle Typen Außer Ventil 5 Und Ventil 8)

    Sirona Dental Systems 3.6.3 Ventile ausbauen (alle Typen außer Ventil 5 und Ventil 8) Entfernen Sie das Ventil aus der Ventilbatterie. Lösen Sie den Magnet mit einem 11-mm-Gabelschlüssel. Siehe Abbildung 3.6.3. Nehmen Sie den Magnet ab. Lösen Sie die beiden Schrauben, mit denen das Ventilgehäuse am Block befestigt ist, mit einem Torx- 10-Schraubenzieher.

  • Seite 71: Ventil 5 Ausbauen (Ventil Für Externe Wasserzufuhr)

    Ventil 5 ausbauen (Ventil für externe Wasserzufuhr) Stellen Sie sicher, dass keine externe Wasserzufuhr angeschlossen ist, und entfernen Sie den Schlauch mit einem 12-mm-Schlüssel vom DAC UNIVERSAL. Entfernen Sie den Kunststoffaufsatz und lösen Sie die Fixierschraube an der Rückwand. Siehe Abschnitt 3.1.

  • Seite 72: Ventil 8 Ausbauen

    Sirona Dental Systems Abbildung 3.6.4b Ventil 5 zusammenbauen Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. Achten Sie auf die Verwendung der richtigen Dichtung im Ventil. Siehe auch Tabelle „Ersatzteile“. 3.6.5 Ventil 8 ausbauen Lösen Sie die Hohlschraube am Teflonschlauch an Ventil 8 ganz oben mit einem 12-mm- Gabelschlüssel.

  • Seite 73: Ventil 8 Einbauen

    Sirona Dental Systems GmbH 3.6.6 Ventil 8 einbauen Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. Achten Sie auf die Verwendung der richtigen Dichtung im Ventil. Dichten Sie die Hohlschraube oben an Ventil 8 mit Loctite 630 ab. HINWEIS! Nur ganz wenig Loctite ist erforderlich.

  • Seite 74: Ventil 10 Einbauen

    Sirona Dental Systems Abbildung 3.6.6 Der Filter befindet sich hier oben. Mit einem 8-m-Schlüssel ausbauen. Ventil 10 befindet sich hier. Den roten Schlauch mit einem 12-mm- Schlüssel auf beiden Seiten lösen. An 4 Schrauben ist das Ventil befestigt. 3.6.8 Ventil 10 einbauen Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
  • Seite 75 Sirona Dental Systems GmbH 3.7.1 Adapter einbauen Abbildung 3.7.1 Sprühkanal (äußere Öffnung Antriebskanal (innere Öffung) Die Punkte markieren die Adapterposition: ein Punkt = Position 1, zwei Punkte = Position 2, usw. Flachseite des Adapterfußes Adapterdichtung HINWEIS! Jede Adapterposition ist mit Punkten markiert, deren Anzahl ihrer Position entspricht.

  • Seite 76: Deckel Ausbauen

    Sirona Dental Systems 3.7.2 Adapter ausbauen Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. 3.7.3 Deckel ausbauen Ziehen Sie die blaue Folie oben auf dem Deckel ab. Sie kann zerstörungsfrei abgezogen werden. Lösen Sie die große Schraube mit einem langen Längsschlitzschraubenzieher. Siehe Abbildung 3.7.3.
  • Seite 77 Sirona Dental Systems GmbH Die alte Dichtung von der Mittelsäule abnehmen und sorgfältig reinigen. Mit einem Flachschraubenzieher die große schwarze Dichtung entfernen. Lösen Sie die 6 Schrauben, mit denen die Verteilerplatte befestigt ist. Siehe Abbildung 3.7.5. Abbildung 3.7.5 Diese 6 Schrauben lösen.
  • Seite 78 Sirona Dental Systems Abbildung 3.7.6 Verteilerplatte Schutzrohr der Dichtung unter der Mittelsäule Verteilerplatte Entfernen Sie das Schutzrohr der Mittelsäule. Siehe Abbildung 3.7.6. Entfernen Sie den Bodenadapter von den Mittelsäule, indem Sie die beiden seitlichen Schrauben lösen. Siehe Abbildung 3.7.7. 61 17 225 D 3472...
  • Seite 79 Sirona Dental Systems GmbH Abbildung 3.7.7 Die beiden seitlichen Schrauben am Bodenadapter lösen. Tauschen Sie die O-Ringe der Führungsrohre aus (zwei Stück pro Rohr). HINWEIS: Die Feder ist beweglich. Siehe Abbildung 3.7.8. Abbildung 3.7.8 Feder Auszutauschende O-Ringe Bodenadapter 61 17 225 D 3472...

  • Seite 80: Deckel Einbauen

    Sirona Dental Systems Entfernen Sie die große schwarze Deckeldichtung. Schieben Sie einen kleinen Flachschraubenzieher unter die schwarze Dichtung und ziehen Sie die Dichtung ab. Siehe Abbildung 3.7.4. 3.7.4 Deckel einbauen Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. Bitte beachten Sie die folgenden Punkte: Die große schwarze Dichtung muss mit einem kleinen Flachschraubenzieher in den Deckel gedrückt...

  • Seite 81: Drucksensor

    Schlauch des Drucksensors austauschen. 3.8.1 Absolutdrucksensor ausbauen Entfernen Sie den Kunststoffaufsatz, die dreiseitige Verkleidung, die kleine und die große Seitenverkleidung des DAC Universal (siehe Abschnitt 3.1.1). Entfernen Sie den Teflonschlauch (PTFE) des Absolutdrucksensors am Filtergehäuse. Siehe Abbildung 3.8.2. Abbildung 3.8.2...

  • Seite 82: Temperatursensor

    Sirona Dental Systems 3.8.2 Absolutdrucksensor einbauen: Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. Bringen Sie das Gehäuse und den Kunststoffaufsatz wieder an (siehe Abschnitt 3.1.1 in diesem Servicehandbuch). Temperatursensor Temperaturfühler austauschen: Kunststoffaufsatz entfernen (siehe Abschnitt 3.1). Stecker auf der Hauptplatine abziehen (siehe Abbildung 3.9.2).

  • Seite 83: Ventilatoren Und Rückwand

    Sirona Dental Systems GmbH Stecker des Temperaturfühlers an der Hauptplatine abziehen. 3.10 Ventilatoren und Rückwand Ventilatoren austauschen. Filtergehäuse austauschen. 3.10.1 Großen Ventilator ausbauen (Ventilator B auf der Hauptplatine) Entfernen Sie den Kunststoffaufsatz, das Gehäuse und den Wasserbehälter (siehe Abschnitte 3.1 und 3.4).
  • Seite 84 Sirona Dental Systems Abbildung 3.10.1 Großer Ventilator (Ventilator B) 3.10.3 Kleinen Ventilator ausbauen (Ventilator A auf der Hauptplatine) Entfernen Sie den Kunststoffaufsatz und das Gehäuse (siehe Abschnitt 3.1). Ziehen Sie die das Ventilatorkabel an der Hauptplatine ab (siehe Abbildung 3.12.1). Die Kabel werden mit einer Pinzette vom Stecker entfernt (Abbildung 3.4.2).

  • Seite 85: Filtergehäuse Ausbauen

    Sirona Dental Systems GmbH 3.10.5 Filtergehäuse ausbauen Entfernen Sie den Kunststoffaufsatz (siehe Abschnitt 3.1). Lösen Sie die Befestigungsschraube an der Rückwand und öffnen Sie die Rückwand. Siehe Abbildung 3.1.3. Schrauben Sie die Abdeckung des Filtergehäuses ab. Lösen Sie durch Entfernen der beiden M3x6-Befestigungsschrauben nach dem Öffnen der Rückwand den Filter.

  • Seite 86: Dampfgenerator

    Sirona Dental Systems 3.11 Dampfgenerator Thermoschalter zurücksetzen. Dampfgenerator testen(Durchflusstest). Dampfgenerator austauschen. Rückschlagventil austauschen. 3.11.1 Thermoschalter zurücksetzen Entfernen Sie den Kunststoffaufsatz und das Gehäuse (siehe Abschnitt 3.1). Drücken Sie die Taste am Thermoschalter mit dem Finger oder einem Schraubenzieher nieder. Beachten Sie, dass die Taste ganz niedergedrückt werden muss. Siehe Abbildung 3.11.1. Hinweis: der Dampfgenerator ist möglicherweise heiß.

  • Seite 87: Dampfgenerator Ausbauen

    Sirona Dental Systems GmbH Luft durch den Dampfgenerator in den Behälter blasen, um den Luftdurchfluss zu testen. 3.11.3 Dampfgenerator ausbauen Entfernen Sie den Kunststoffaufsatz, das Gehäuse und den Wasserbehälter (siehe Abschnitte 3.1 und 3.4). Lösen Sie die Befestigungsschraube an der Rückwand und öffnen Sie die Rückwand. Siehe Abbildung 3.1.3.

  • Seite 88: Dampfgenerator Einbauen

    Sirona Dental Systems Abbildung 3.11.3 Masse- anschluss 3.11.4 Dampfgenerator einbauen Der Einbau des neuen Dampfgenerators erfolgt in der umgekehrten Reihenfolge. Beachten Sie die folgenden Punkte: Die beiden unteren Schläuche des Dampfgenerators müssen mit Glaswolle umwickelt werden. Bodenschlauch und Rückschlagventil müssen so eingebaut werden, dass sie die anderen Teile des Geräts nicht berühren.

  • Seite 89: Hauptplatine

    Sirona Dental Systems GmbH 3.12 Hauptplatine Übersicht Kabel und Stromversorgung. Hauptplatine austauschen. Kabel befestigen. Spezifikationen der Sicherungen. 3.12.1 Übersicht Kabel Die nachstehende Abbildung zeigt die Hauptplatine mit Beschreibung der Steckverbindungen. Abbildung 3.12.1 Temperaturfühler Display Sicherheitsfolie End- (Sicherheitsring) schalter Wassersensor Ventilator A...

  • Seite 90: Hauptplatine Ausbauen

    Sirona Dental Systems 3.12.2 Hauptplatine ausbauen Entfernen Sie den Kunststoffaufsatz (siehe Abschnitt 3.1) Die Rückwand kann abgenommen werden, nachdem die Befestigungsschraube (siehe Abbildung 3.1.3) gelöst und alle Kabel abgezogen wurden. Siehe Abbildung 2.12.1. Beachten Sie, dass die Massekabel in der Bodenplatte montiert sind.

  • Seite 91: Automatische Wasserzufuhr

    Menüpunkt ”Automatic water” des Menüs ”Settings” gespeichert werden. Eine ausführliche Beschreibung ist im Benutzerhandbuch zu finden. Abbildung 1.2.1 zeigt die Lage des Anschlusses für die Wasserzufuhr. Sirona empfiehlt für die automatische Wasserzufuhr die Verwendung eines NitraDem-Geräts (Teile- Nr. 750100). 61 17 225 D 3472...

  • Seite 92: Pumpen

    Sirona Dental Systems 3.14 Pumpen Dampfpumpe austauschen. Wasserpumpe austauschen. 3.14.1 Dampfpumpe austauschen Leeren Sie den Wasserbehälter. Siehe Abschnitt 3.4. Entfernen Sie den Kunststoffaufsatz und die dreiseitige Verkleidung (siehe Abschnitt 3.1). Entfernen Sie die Anschlüsse der Dampfpumpe. Beachten Sie die Farbenfolge (oben weiß, unten orange).
  • Seite 93 Sirona Dental Systems GmbH Abbildung 3.14.2 Wasserpumpe 61 17 225 D 3472 D 3472.076.01.01.01...

  • Seite 94: Druckregler

    Sirona Dental Systems 3.15 Druckregler 3.15.1 Druckregler austauschen Entfernen Sie alle Gehäuse einschließlich Wasserbehälter und Ölbehälter (den Wasserbehälter zuerst entleeren). Siehe Abschnitte 3.1 und 3.4 zu den Gehäusen und Behältern. Entfernen Sie den Abstandsring des Druckreglers. Siehe Abbildung 3.15.1. Abbildung 3.15.1 Hier den Abstandsring entfernen.

  • Seite 95: Druckregler Justieren

    Sirona Dental Systems GmbH 3.15.2 Druckregler justieren Das Gerät muss an das Stromnetz angeschlossen, und Ablauf und Druckluft müssen betriebsbereit sein (der Einlaufdruck muss zwischen 5 und 8 bar liegen). Lösen Sie die Befestigungsschraube an der Rückwand (siehe Abbildung 3.1.3) und öffnen Sie die Rückwand.

  • Seite 96: Masseanschluss An Der Hauptplatine

    Sirona Dental Systems 3.16 Masseanschluss an der Hauptplatine Abbildung 3.16.1 zeigt die Lage des Masseanschlusses an der Bodenplatte. Abbildung 3.16.1 Masseverbindung von der Hauptplatine zur Bodenplatte. 61 17 225 D 3472 D 3472.076.01.01.01...

  • Seite 97: Ölverteiler

    Sirona Dental Systems GmbH 3.17 Ölverteiler Ölbehälter austauschen. Ölstand in der Kammer prüfen. Ölverteiler austauschen. 3.17.1 Ölbehälter austauschen Öffnen Sie den blauen Deckel des Behältersystems. Schrauben Sie den Ölbehälter heraus. Siehe Abbildung 3.17.1. Ziehen Sie den Ölbehälter nach oben heraus.
  • Seite 98 Sirona Dental Systems Entfernen Sie die Anschlüsse des Druckschalters. Siehe Abbildung 3.17.2. Ziehen Sie die Schläuche aus dem Ölverteiler. Siehe Abbildung 3.17.2. Abbildung 3.17.2 Druckschalter und Anschlüsse müssen entfernt werden. Jeweils den vorderen Ring zusammendrücken und den Schlauch abziehen. Lösen Sie die drei Schrauben, mit denen der Ölverteiler befestigt ist. Siehe Abbildung 3.17.3.

  • Seite 99: Ölverteiler Einbauen

    Sirona Dental Systems GmbH 3.17.4 Ölverteiler einbauen Der Einbau des Ölverteilers erfolgt in der umgekehrten Reihenfolge. 3.18 Sicherheitsteile Sicherheitsventil. Das Sicherheitsventil öffnet, wenn der Relativdruck in der Kammer über 3,5 bar steigt. Sicherheitsring. Wenn der Sicherheitsring gedrückt wird, schaltet sich der Deckelmotor ab.
  • Seite 100 Sirona Dental Systems Überwachungsschalter. Die Überwachungsrelais 1 und 2 schalten die Stromversorgung der Pumpen, des Motors, der Ventile und des Heizelements ab. Wenn der Mikroprozessor kein Signal an die Relais sendet, schalten diese die Stromversorgung der Pumpen, der Ventile, des Motors und des Heizelements ab.

  • Seite 101: Software

    DAC Universal zur Verfügung. Die Serviceprogramme erleichtern Service und Wartung und unterstützen den Download der aktuellen Software. Inhalt: Seite 4.1 ServiceSoftware..........................102 4.2 Neue Software in den DAC Universal downloaden ................. 98 61 17 225 D 3472 D 3472.076.01.01.01...

  • Seite 102: Servicesoftware

    Dampfgenerators und die Wasserqualität (Leitfähigkeit) überwacht werden. Zudem können die Ventile und das Schließsystem des Deckels aktiviert werden. Schließen Sie den DAC UNIVERSAL an das Stromnetz. Verbinden Sie anschließend das Gerät mit Hilfe eines RS232-Kabels (9 Pins, Straight Through) über den COM-Anschluss (siehe Abbildung 1.2.1) mit dem PC, auf dem die ServiceSoftware installiert ist.
  • Seite 103 Sirona Dental Systems GmbH Das Feld „State“ zeigt an, in welchem Zustand (Kapitel) sich die Software befindet. „State” 3 bedeutet „Standby“. Im Feld „Error“ wird gegebenenfalls ein Fehlercode angezeigt. Das Feld „Chamber pressure“ zeigt den Druck in der Kammer an (rote Kurve).
  • Seite 104 Sirona Dental Systems Der nachstehende Screenshot zeigt die Programmfunktionen auf der Registerkarte „Manual“. Aktivieren und Deaktivieren der Ventile mit diesen 10 Schaltflächen. Dampfpumpe aktivieren. Wasserpumpe aktivieren. Motor abwärts, Motor aufwärts und Motorstopp Mit den 10 Schaltflächen (V1 - V10) werden die Ventile aktiviert und deaktiviert. Diese Funktionen können auch durch Drücken der Funktionstasten F1 bis F10 auf der PC-Tastatur abgerufen werden.
  • Seite 105 Sirona Dental Systems GmbH Der nachstehende Screenshot zeigt die Programmfunktionen auf der Registerkarte „Static Data”. Klicken auf „Options“ und „Enable programming“ aktiviert die Einstellung der Schaltfächen. Einstellen der Wasserqualität. Sollwert des Heizelements. Wenn Sie im Menü „Options“ auf „Enable programming“ klicken, werden die Schaltflächen aktiviert.
  • Seite 106 Komponente ausgetauscht werden muss, kann in der entsprechenden Zeile die Kennnummer des Ersatzteils eingegeben werden. Die neue Teilenummer wird nach dem Klicken auf „Set Batch“ gespeichert. Deshalb ist es nicht erforderlich, den DAC Universal zu öffnen, um die Kennnummern der Hauptkomponenten festzustellen. 61 17 225 D 3472...
  • Seite 107 Meldung „Yearly service has been carried out“ auf „Yes“. Automatic cycling (Automatischer Testzyklus): Nach jeder Wartung muss der DAC Universal getestet werden, bevor er an den Kunden geliefert wird. Stellen Sie mit den Pfeiltasten unter „Automatic cycling“ die Anzahl der gewünschten Testläufe ein.

  • Seite 108: Neue Software In Den Autoklav Downloaden

    Sirona Dental Systems Neue Software in den Autoklav downloaden Die Programme können von einer Service-CD im DAC UNIVERSAL installiert werden. Sie können die neueste Version unserer Software und Servicesoftware aber auch von unserer Website www.nitramdental.com downloaden. Sie benötigen hierzu nur den Benutzernamen und das Kennwort Ihres Unternehmens.
  • Seite 109 Sirona Dental Systems GmbH Wählen Sie die Softwareversion. Klicken Sie auf „Open“, um den Download der Software zu starten. Klicken Sie auf „Download automatic”. Wenn der Download beendet ist, ist die Software installiert. 61 17 225 D 3472 D 3472.076.01.01.01...
  • Seite 110 Sirona Dental Systems 4.2.2 Manuell downloaden 1. Klicken Sie auf „Download manually“. 2. Klicken Sie auf „Load SW” ( Load Software). 3. Wählen Sie die Softwareversion. 4. Klicken Sie auf „Open“. 5. Klicken Sie auf „Boot Mode“. 6. Klicken Sie auf „Program“.
  • Seite 111 Mode” und dann auf „Program“, sobald diese Schaltfäche aktiviert ist. Wenn der Download beendet ist, ist die Software installiert. Dies sind die beiden Möglichkeiten, die Software auf den DAC Universal herunter zu laden. 61 17 225 D 3472 D 3472.076.01.01.01...

  • Seite 112: Sporentest

    5. Sporentest Beschreibung des Verfahrens: Sirona arbeitet mit Sporentests des Danish Serum Institute, einem zertifizierten Institut. Der Test wird in Form eines Letter-Tests durchgeführt. Der Sporenträger wird an der Mittelsäule des Deckels an einem speziellen Probenhalter (Teilenummer REF. 60 51 788) angebracht.

  • Seite 113: Druck Und Temperatur

    Sirona Dental Systems GmbH 6. Druck und Temperatur Verstrichene Zeit Temperatur Druck (Minuten) (Grad Celsius) (bar abs) 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 61 17 225 D 3472 D 3472.076.01.01.01...
  • Seite 114 Sirona Dental Systems 3,75 1,04 1,04 1,04 1,04 1,04 1,04 1,04 3,75 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,04 1,54 2,04 2,54 61 17 225 D 3472 D 3472.076.01.01.01...
  • Seite 115 Sirona Dental Systems GmbH 10,1 10,2 10,3 10,4 10,5 10,6 10,7 10,8 10,9 11,1 11,2 11,3 11,4 11,5 11,6 11,7 2,68 11,8 2,26 11,9 1,84 1,42 12,1 1,04 61 17 225 D 3472 D 3472.076.01.01.01...

  • Seite 116: Anhang: Diagramm

    Sirona Dental Systems 7. Anhang: Diagramm Schematische Darstellung des DAC UNIVERSAL < Übersetzungen zum obigen Diagramm: > Block unter der Kammer Ventilblock Filter Teflon Silikon ∅3x0,5 Rostfrei ∅5x0,5 Rostfrei Kammer Ventile 4, 8 und 10 sind 3/2-Wege-Ventile! Drucklufteingang Dampfgenerator Dampfpumpe...

  • Seite 117: Versionshistorie

    Sirona Dental Systems GmbH 8. Versionshistorie Versions-Nr. Datum (J-M-T) Verantwortlich Beschreibung der Änderung US 1.1 2004-02-04 Erste Version US 1.2 2004-05-12 US 1.3 2004-12-23 US 1.4 2005-02-04 US 1.5 2005-06-09 EU 1.6 2005-10-10 61 17 225 D 3472 D 3472.076.01.01.01...
