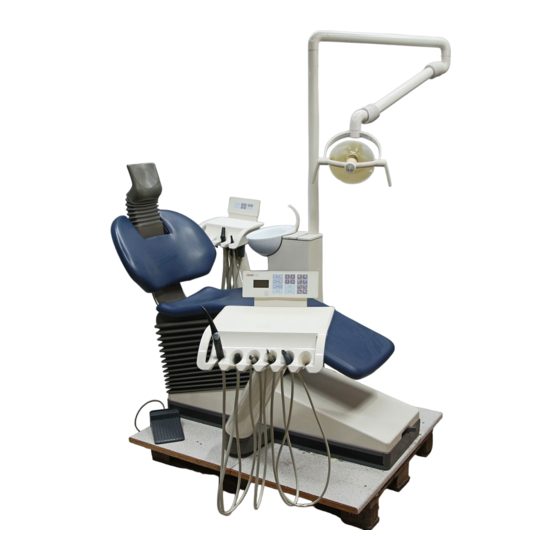

Allgemeine Hinweise Sirona Dental Systems GmbH Allgemeine Hinweise Über diese Dokument • Installationsanleitung SIVISION 3 Kompakt, Bestellnummer 59 58 371 Diese Unterlage beschreibt die Montage des Dentalarbeits- platzes C2 Die Installation von Optionen wird in weitergehenden Unterlagen beschrieben. Bitte beachten Sie für den Einbau der Optionen unter ande- rem die folgenden Unterlagen: •...
Schalten Sie die Behandlungseinheit unbedingt stromlos, BEVOR Sie mit der Montage beginnen. ACHTUNG Aus Gründen der Produktsicherheit darf dieses Erzeugnis nur mit Original-Zubehör von Sirona oder von Sirona freigegebenem Zubehör Dritter betrieben werden. Der Benutzer trägt das Risiko bei Verwendung von nicht freigegebenem Zubehör.
Sirona Dental Systems GmbH 1 Vorbereitungen Installationsanleitung C2 1.2 Medienqualität Saugmaschine ölfrei Luft >80 µm Kaltwasser (Trinkwasserqualität) Verschnitthärte Wasserqualität Luftqualität Kalkablagerungen und Korrosionsrückstände im Zum Antrieb der Turbine, zur Kühlung der Bohrantriebe Leitungswasser können zu folgenden Betriebsstörungen sowie für Kühlspray wird ölfreie, trockene und hygienisch führen:...
1 Vorbereitungen Sirona Dental Systems GmbH Installationsanleitung C2 1.3 Versorgungsleitungen überprüfen Versorgung durch den Fußboden 3/8“ max. 60mm 0 – 5mm min. 500mm Lötfittings: 3/8”Außengewinde Installationsschablone Entlüftung ca. 500mm Versorgung über den Fußboden ca. 250mm ca. 200mm Versorgung durch den Fußboden Für den Anschluss ist der Nachrüstsatz...
Montage Schmale Rückenlehne montieren ..................Breite Rückenlehne montieren ..................Montage bei motorischer Kopfstütze ................. Stuhl zur Montage vorbereiten ..................Stuhlbasis am Boden verankern ..................Luft und Wasser anschließen .................... Betrieb der Wassereinheit ohne Desinfektionsanlage ............Elektrischer Anschluss ...................... Stuhl am Boden verankern ....................2.10 Arztelement adaptieren .....................
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 2.1 Schmale Rückenlehne montieren Sechs Schrauben und vier Scheiben vom Schwert abschrauben. Rückenlehnenverkleidung abziehen Kopfstütze bis zum Anschlag herausziehen. Rückenlehne von oben auf das Schwert aufsetzen. Rückenlehne mit den sechs unter Punkt 1. entfernten Schrauben festschrauben.
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 2.2 Breite Rückenlehne montieren HINWEIS ACHTUNG Bei der elektrischen Kopfstütze wird mit den beiden Die Montagereihenfolge ist exakt einzuhalten, um die mittleren Schrauben auch die Polsterklappe P befestigt. Parallelität der Führungsstangen des Schlittens der Keine Unterlegscheiben verwenden! Kopfstütze zu gewährleisten.
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 2.3 Montage bei motorischer Kopfstütze Sicherungsring S am Mitnehmerbolzen F entfernen und Bolzen herausziehen. Gabel D auf die Spindelmutter E aufsetzen. HINWEIS Auf richtige Lage der Spindelmutter E achten! Abflachung der Spindelmutter zur Gabel D hin! Gabel D in Schlitten der Kopfstütze G einsetzen.
Seite 14
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 7. / 14. Die Abdeckung M abschrauben. 13. Stecker X1 und X2 zusammenstecken (fliegende Die zwei Schrauben am Verteilergehäuse Verbindung) und hintereinander in die Ausparung herausdrehen und den Deckel V abnehmen. legen Schrauben G lösen.
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 2.4 Stuhl zur Montage vorbereiten Vordere Sockelblende abziehen. HINWEIS Die Blende ist auf die seitlichen Blenden gesteckt (ggf. mit Schraubendreher vorsichtig auseinanderhebeln). Erfolgt die Montage des C2 als Ersatz für einen zuvor an...
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 2.5 Stuhlbasis am Boden verankern Ø 12mm Option min. B’ 20mm ACHTUNG HINWEIS Fußbodenheizung! Die Lage der Heizschlangen bei Für besondere Anforderungen (z. B. Messebetrieb) ist eine eingeschalteter Heizung feststellen. Montage auf einer Demoplatte möglich. In diesem Falle beachten Sie bitte die der Demoplatte beiliegenden Montagehinweise und fahren mit dem Kapitel „2.6 Luft und...
Seite 17
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 10x160 (5 Stk.) 10x80 (5 Stk.) Option B’ Stuhl an den Stellen A, B, B’, D, E und K • Zum Ausgleich von Unebenheiten des Fußbodens festschrauben. können die Ausgleichsplatten aus dem Beipack verwendet werden.
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 2.6 Luft und Wasser anschließen Luft Wasser Luft richtig falsch richtig falsch ACHTUNG ACHTUNG Sanitärschläuche und Leitungen nicht beschädigen. Für die Montage sind nur passende Maulschlüssel zu verwenden. Keine Rohrzangen verwenden. ACHTUNG Zulässigen Biegeradius beachten, scharfe Knicke...
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 2.7 Betrieb der Wassereinheit ohne Desinfektionsanlage MV35 Stopfen C herausziehen und den Schlauch E von AD3 HINWEIS aufstecken. Werkseitig ist der Patientenstuhl für den Betrieb der Nippelhalteblech wieder anschrauben. Wassereinheit mit Desinfektionsanlage vorbereitet. Wird die Wassereinheit ohne Desinfektionsanlage betrieben, ist MV1 zu entfernen und durch AD3 zu ersetzen.
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 2.8 Elektrischer Anschluss Einstellung als Schalter / Taster beachten. Siehe ACHTUNG „Arbeitsplatz- Grundeinstellungen, Mode-Taste”, in Netzspannung am Hauptschalter der Hausinstallation der Gebrauchsanweisung! AUSschalten! ACHTUNG Netzleitung anschließen: N, L, Die auf X2, X3 und X4 angeschlossenen Steuerspannungen dürfen bis 230V Wechselspannung, 6A...
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 2.9 Stuhl am Boden verankern 10x200 (2 Stk.) 10x110 (2 Stk.) Befestigungspunkte C und H Hauptschalter einschalten. Stuhl nach oben fahren: – mit dem Kreuzfußschalter oder – dem unteren Schalter der Kopfstütze.
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 2.10Arztelement adaptieren 3 kg 6,6 lbs Flexible Abdeckung hochklappen. Trayunterlage auflegen. Arztelement auf die Führungsbolzen des Schlittens HINWEIS einschieben. Möchte der Kunde, dass sich das Arztelement in der Ein-/ Zwei Schrauben, Muttern und Scheiben in die Aussteigeposition am Kopfende des Stuhls befindet, kann, gesteckte Verbindung einsetzen.
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 2.11Stuhl und Wassereinheit vorbereiten Fett SYNTHESO PRO AA2 Transportsicherungsband entfernen. Zwei Schrauben am Deckel für Sicherungskasten herausschrauben und Deckel abnehmen. Die drei Schrauben der Kabelhalterung am Verteilerkasten herausschrauben und diese abnehmen. Kontrollieren, ob die Schläuche laut Zeichnung angeordnet sind.
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 2.12Schwenkbare Wassereinheit adaptieren Schraube M8 (2x) Nur falls Videooption vorhanden: Blende A demontieren und Blechträger für Videokomponenten abschrauben (4 Schrauben). Saug- und Abflussschlauch durchführen . Danach Blende A und Blechträger wieder montieren...
Seite 25
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 10x160 (2 Stk.) M8x20 (2 Stk.) 10x80 (2 Stk.) 3. / 4. / 7. Fett SYNTHESO PRO AA2 Die Muttern an den Schrauben F der HINWEIS Befestigungswinkel B lösen (nicht abschrauben). Länge des Saug- und Abflussschlauches den örtlichen Die Winkel B mit Schrauben und Unterlegscheiben am Gegebenheiten anpassen.
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 2.13Wassereinheit: Verbindungen herstellen 2. / 6. Fett SYNTHESO PRO AA2 Stecker X33: HINWEIS Kabelhülse der elektrischen Leitung in die Bei ungünstiger Lage des Abflussrohres (z.B: entsprechend bezeichnete Aussparung des Anschlussfeld M1) kann der Abflussschlauch wie gezeigt Verteilerkastens einlegen.
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 2.14Helferinelement adaptieren Flexible Abdeckung hochklappen. HINWEIS Die Einstellung der Höhenverstellung und der Helferinelement auf die Führungsbolzen des Schlittens Drehanschläge der Tragarme sind auf den Seiten 43 und 45 einschieben. beschrieben. Zwei Schrauben, Muttern und Scheiben in die gesteckte Verbindung einsetzen.
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 2.15Helferinelement: Schlauchverbindungen herstellen Version mit und ohne Desinfektionsanlage HINWEIS Nippelhalter vom Vierfachverteiler abziehen und den Arbeitsschritt 4. gilt auch für MV33 in Verbindung mit einer Wasserschlauch W38 vom Helferinelement Nassabsaugung. einstecken. Die Schlauchverbindungen wie gezeigt unter dem Den Nippelhalter wieder aufstecken.
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 2.16Ventilset Zusatzgeräte: Schlauchverbindungen herstellen 3 1 0 1./3. Version mit Desinfektionsanlage Version ohne Desinfektionsanlage Version mit Desinfektionsanlage Version ohne Desinfektionsanlage Nippelhalter vom Vierfachverteiler abziehen. Schlauch W52 von der Schnellkupplung A (Wasseranschluss) abschrauben und abziehen.
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 2.17Verteiler- und Sicherungskasten Deckel für Sicherungskasten festschrauben. Kabelhalterung am Verteilerkasten mit drei Schrauben anschrauben. Mit einem Ohmmeter zwischen den Punkten B und C den Widerstand messen. Der Wert muss ∞ betragen. ACHTUNG Der Verteilerkasten und alle elektrischen Teile müssen...
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 2.18Verkleidung der Wassereinheit anbauen Unterteil des Amalgamabscheiders oder der Die zwei unteren Schrauben E einschrauben. Separierautomatik entfernen (wenn vorhanden). Alle Schrauben festschrauben. Schrauben A lösen. Die beiden Aluprofile ca. 10 mm nach außen schieben.
Seite 32
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 Unterteil des Amalgamabscheiders oder der Separierautomatik wieder aufsetzen. Kabelbinder am Motor des Amalgamabscheiders durchtrennen. 10. Transportsicherung mit Kabelbinder nach unten schieben und durch die Öffnung im Chassis nach hinten herausnehmen. 11. Becherunterlage auflegen.
Seite 33
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 Serial No. 12. Serien-Nr. für das Dokument „Installationsprotokoll / Garantiepass“ notieren. 13. Klappdeckel einsetzen und einrasten. 14. Innere Verkleidung schräg ansetzen und einrasten. ACHTUNG Die Verkleidung muss über dem seitlichen Kupplungsstutzen sitzen.
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 2.19Abschließende Arbeiten Fußschalter C Bei Verwendung von Fußschalter C: HINWEIS Stellbügel des Fußschalters mit zwei Schrauben Zur Montageerleichterung des Faltenbalges kann der festschrauben. Patientenstuhl etwas nach oben verfahren werden (siehe Gebrauchsanweisung). Faltenbalg montieren: Unteren Teil des Faltenbalgs über den Gussrahmen...
Seite 35
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 Fett SYNTHESO PRO AA2 Instrumentenschläuche am Arztelement (nach – Saugschlauch mit Filteroberteil aufstecken. Bestellung) von links nach rechts bestücken: – Speichelzieherschlauch mit Filteroberteil auf das Anschlussstück stecken. ACHTUNG – Entsprechende Handstücke adaptieren.
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 2.20Endmontage der schmalen Rückenlehne richtig falsch MultiMotion Kopstütze (Option): Bei elektrischer Kopfstütze: Kopfstützenpolster auf die Druckknöpfe setzen und Klettband im Bereich C gleichmäßig auf die andrücken. Gegenklappe D drücken. Rückenlehnenverkleidung ansetzen und einrasten.
Sirona Dental Systems GmbH 2 Montage Installationsanleitung C2 2.21Endmontage der breiten Rückenlehne MultiMotion Kopstütze (Option): Kopfstützenpolster auf die Druckknöpfe setzen und an- drücken.Rückenlehnenverkleidung ansetzen und einrasten. Rückenlehnenpolster vom Pappträger entnehmen. Die beiden roten Transportsicherungen rechts und links an der Polsterklappe entfernen.
2 Montage Sirona Dental Systems GmbH Installationsanleitung C2 2.22Sitzpolster montieren Zunächst Polsterschnapper E vorsichtig bis zum Ein- rasten in die Klammer D drücken. Anschließend Sitzpolster am Fußbereich in den Bügel einrasten. 59 58 462 D3370 D3370.031.01.10.01...
3 Inbetriebnahme Sirona Dental Systems GmbH 3.1 Behandlungsplatz in Betrieb nehmen – Eckventile öffnen. Rundspülung einstellen: Klappdeckel der Fußverklei- dung öffnen Regeldüse B am Rändelrad einstellen bis Hauptschalter EINschalten I. Selbsttest abwarten (sie- der Speischalenboden gleichmäßig bespült wird. he Gebrauchsanweisung).
Sirona Dental Systems GmbH 3 Inbetriebnahme 3.2 Betriebs - Luftdrücke vergleichen und einstellen EL 1, Motor SL HINWEIS Der Kühlluftdruck für den Motor ergibt sich aus der Treibluft- Die Betriebsdrücke für die Instrumente sind werkseitig ein- einstellung der Turbine. Zur Einstellung muss anstelle des gestellt.
Seite 42
3 Inbetriebnahme Sirona Dental Systems GmbH Einstellen der Luftdrücke • Gerätekopf wieder schließen: – Instrumente entnehmen und Instrumentenablage Treibluft abnehmen. Die Einstellung erfolgt für jede Klaue getrennt am jeweiligen – Gerätekopf herunterklappen und Schrauben B Baustein BS. montieren. Achten Sie darauf, dass der Geräte- kopf mittig zum Chassis montiert wird, damit •...
Sirona Dental Systems GmbH 3 Inbetriebnahme 3.3 Sicherheitstechnische Kontrollen Durchführung der sicherheitstechnischen Kontrollen • Schwenkbare Speischale einschwenken : Stuhlbewegung stoppt. Vor der Übergabe des Behandlungsplatzes sind sicher- heitstechnische Kontrollen durchzuführen. Diese sind ACHTUNG im Instandhaltungsbuch beschrieben. Wenn einer der Sicherheitsschalter die Stuhlbewegung Die Messwerte der Erstmessung sind dort zu doku- bzw.
Das Blatt FÜR DEN KUNDEN in das „Instandhaltungs- buch“ nach Kapitel 2 einheften. Das Blatt FÜR DEN HÄNDLER ist für die Kundenkartei des Händlers vorgesehen. Händler: Bitte faxen Sie das Blatt FÜR DEN HÄNDLER unmittel- bar nach der Installation an Sirona. 59 58 462 D3370 D3370.031.01.10.01...
Seite 45
Sirona Dental Systems GmbH 3 Inbetriebnahme Sanierung: Absprache mit dem Kunden erforderlich! ACHTUNG Vor der Erst-Inbetriebnahme ist eine Sanierung der Die mitgelieferten Technischen Unterlagen sind wichtiger Wasserwege mit DENTOSEPT P gemäß der Anleitung Bestandteil des Gerätes und deshalb dem Kunden persön- „Pflege und Reinigung durch das Praxisteam“...
Seite 46
3 Inbetriebnahme Sirona Dental Systems GmbH 59 58 462 D3370 D3370.031.01.10.01...
4 Sonstiges … Sirona Dental Systems GmbH 4.1 Stuhl am Boden verankern mit M1-Adapterplatte 10x160 10x80 Adapterplatte auf M1-Anschlussfeld ausrichten. Schutzleiter S an der M1-Adapterplatte und im Stuhlunterteil anschrauben (Kontaktscheibe KS nicht Die vorhandenen Bohrungen (3 Stück) für die vergessen).
Sirona Dental Systems GmbH 4 Sonstiges … 4.2 Einstellungen an Arzt- und Helferinelement 1./3. Höhenverstellung am Arzt- und Helferinelement Auf Wunsch des Kunden kann am Arzt- und Helferinelement die Höheneinstellung verändert werden. HINWEIS Zum Lösen der Stellschraube ist der Tragarm leicht anzuheben.
Seite 50
4 Sonstiges … Sirona Dental Systems GmbH Abbildung X 4./6. Torx 15 Torx 15 Torx 15 Bremswirkung am Arztelement-Kopf Auf Wunsch des Kunden kann am Arztelement-Kopf die Bremswirkung des Drehgelenks verändert werden. Verkleidung von Tragarm abnehmen. HINWEIS Zur Verdeutlichung der Position der Stellschrauben A zeigt die Abbildung X die Bremse ohne Anbauteile.
Seite 51
Sirona Dental Systems GmbH 4 Sonstiges … 8./14. 10./ Drehanschläge am Arzt- und Helferinelement Tragarm weiterdrehen bis die zweite Schraube sichtbar ist. Schraube lösen. Auf Wunsch des Kunden können am Arzt- / Helferinelement Erster Anschlag nach Kundenwunsch einstellen. je zwei Drehanschläge verändert werden.
4 Sonstiges … Sirona Dental Systems GmbH 4.3 Funktionsänderung am C-Fußschalter Einstellung ab Werk: Viele Funktionen der Behandlungseinheit werden durch Betätigen der Trittplatte bei A ausgelöst, z. B. Starten der Behandlungsinstrumente. Möchte der Kunde die Funktionen durch Treten der Trittplatte bei B auslösen, kann der Schiebeschalter S5 im Fußschalter wie folgt umgestellt werden:...
Sirona Dental Systems GmbH 4 Sonstiges … 4.4 Ausstellungsgerät ohne Wasseranschluss Stecker X5 der SPRAYVIT- Versorgungsleitungen am Arztelement (Platine ADX) abziehen. Stecker X5 der SPRAYVIT- Versorgungsleitungen am Helferinelement (Platine HP) abziehen. Nur bei Wassereinheit mit Desinfektionsanlage: Im Stuhl am Magnetventil MV1 elektrische Leitungen abziehen und isolieren.
4 Sonstiges … Sirona Dental Systems GmbH 4.5 Verpackungsstellung 650 mm 300 mm Zum erneuten Verpacken (z.B. Messe) muss der Stuhl in die gezeigte Stellung gefahren werden. HINWEIS Soll der Stuhl verfahren werden nachdem die Wassereinheit und das Helferinelement bereits demontiert sind, müssen auf der Anschlusskastenplatine CJ die...
Sirona Dental Systems GmbH 4 Sonstiges … 4.6 Fahrrichtung der Verschiebebahn umkehren R6.2 R6.1 ACHTUNG Gerät vom Netz trennen! Am Antrieb der Verschiebebahn die Stecker der weißen und braunen Leitung abziehen und vertauscht wieder aufstecken (weiß anstelle braun und braun anstelle weiß).
Seite 56
4 Sonstiges … Sirona Dental Systems GmbH 59 58 462 D3370 D3370.031.01.10.01...
