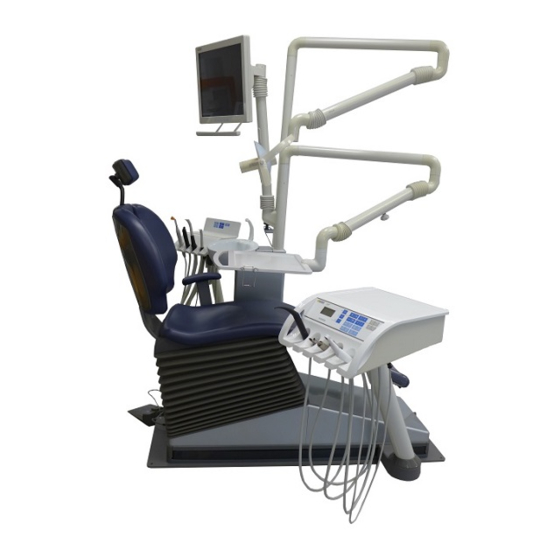

Inhaltszusammenfassung für Sirona C4+

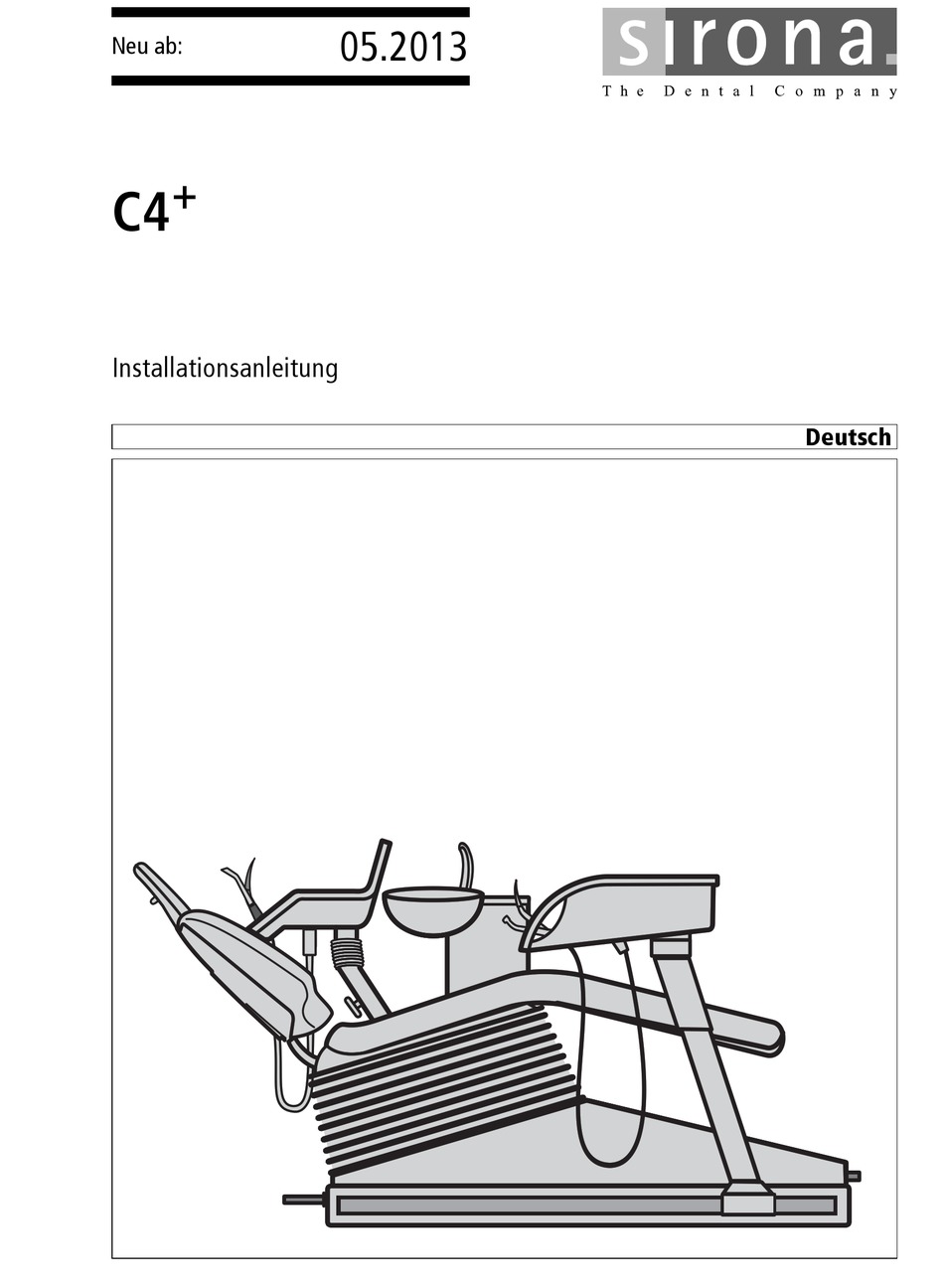

  • Seite 1 MRKOMNP kÉì=~ÄW= fåëí~ää~íáçåë~åäÉáíìåÖ===== aÉìíëÅÜ...

  • Seite 2: Allgemeine Hinweise

    Allgemeine Hinweise Sirona Dental Systems GmbH Installationsanleitung C4 Allgemeine Hinweise Über diese Dokument Bitte beachten Sie für den Einbau der Optionen unter ande- rem die folgenden Unterlagen: Diese Unterlage beschreibt die Installation der Behand- lungseinheit C4 in allen Gerätevarianten. Sie ist somit •...

  • Seite 3: Inhaltsverzeichnis

    Sirona Dental Systems GmbH Inhaltsverzeichnis Inhaltsverzeichnis Vorbereitungen ........................Sicherheit..................... Medienqualität ..................... Versorgungsleitungen überprüfen ............... Montage..........................Schmale Rückenlehne montieren..............Breite Rückenlehne montieren ..............Montage bei motorischer Kopfstütze ............Stuhl zur Montage vorbereiten..............Stuhlbasis am Boden verankern..............Luft- und Wasserschläuche im Anschlusskasten anschließen ....
  • Seite 4 Inhaltsverzeichnis Sirona Dental Systems GmbH 59 06 560 D 3390 D 3390.031.01.16.01...

  • Seite 5: Vorbereitungen

    Vorbereitungen 1.1 Sicherheit ..........................1.2 Medienqualität ........................1.3 Versorgungsleitungen überprüfen ..................59 02 973 D 3382 D 3382.031.01.18.01...

  • Seite 6: Sicherheit

    WARNUNG WARNUNG GEFAHR Aus Gründen der Produktsicherheit darf dieses Erzeugnis nur mit Original-Zubehör von Sirona oder von Sirona freige- Unmittelbar drohende Gefahr, die zu schweren Körperver- gebenem Zubehör Dritter betrieben werden. Der Benutzer letzungen oder zum Tod führt. trägt das Risiko bei Verwendung von nicht freigegebenem Zubehör.

  • Seite 7: Medienqualität

    Sirona Dental Systems GmbH 1 Vorbereitungen 1.2 Medienqualität Saugmaschine ölfrei Luft >80 µm Kaltwasser (Trinkwasserqualität) Verschnitthärte 1 bar = 100 kPa = 14.5 psi Wasserqualität – Vermeiden Sie lange Stichleitungen zur Behandlungseinheit. Kalkablagerungen und Korrosionsrückstände im – Wählen Sie die Installation so, dass möglichst Leitungswasser können zu folgenden Betriebsstörungen...

  • Seite 8: Versorgungsleitungen Überprüfen

    1 Vorbereitungen Sirona Dental Systems GmbH 1.3 Versorgungsleitungen überprüfen Versorgung durch den Fußboden 3/8“ max. 60mm 0 – 5mm min. 500mm Lötfittings: 3/8”Außengewinde Installationsschablone Entlüftung ca. 500mm Versorgung über den Fußboden ca. 250mm ca. 200mm Versorgung durch den Fußboden Versorgung über den Fußboden •...

  • Seite 9: Montage

    Montage 2.1 Schmale Rückenlehne montieren ..................2.2 Breite Rückenlehne montieren ....................2.3 Montage bei motorischer Kopfstütze ..................2.4 Stuhl zur Montage vorbereiten ....................2.5 Stuhlbasis am Boden verankern .................... 2.6 Luft und Wasser anschließen ....................2.7 Elektrischer Anschluss ......................2.8 Stuhl am Boden verankern ....................2.9 Arztelement adaptieren (nur C4+) ..................
  • Seite 10 2 Montage Sirona Dental Systems GmbH 2.11 Wassereinheit mit starrem Mundspülbecken adaptieren ............2.12 Wassereinheit mit schwenkbarem Mundspülbecken adaptieren ........... 2.13 Wassereinheit: Verbindungen herstellen ................2.14 Anschläge versetzen an Tragarm Helferinelement, Linkshänder .......... 2.15 Helferinelement an der Wassereinheit adaptieren ..............

  • Seite 11: Schmale Rückenlehne Montieren

    Sirona Dental Systems GmbH 2 Montage 2.1 Schmale Rückenlehne montieren Sechs Schrauben und vier Scheiben vom Schwert abschrauben. Rückenlehnenverkleidung abziehen Kopfstütze bis zum Anschlag herausziehen. Rückenlehne von oben auf das Schwert aufsetzen. Rückenlehne mit den sechs unter Punkt 1. entfernten Schrauben festschrauben.

  • Seite 12: Breite Rückenlehne Montieren

    2 Montage Sirona Dental Systems GmbH 2.2 Breite Rückenlehne montieren ACHTUNG ACHTUNG Beim Einschrauben der Schraube A darauf achten, dass Die Montagereihenfolge ist exakt einzuhalten, um die Paral- bei einer elektrischen Kopfstütze die Gewindespindel nicht lelität der Führungsstangen des Schlittens der Kopfstütze verbogen wird! Gabelschlüssel SW10 verwenden!

  • Seite 13: Montage Bei Motorischer Kopfstütze

    Sirona Dental Systems GmbH 2 Montage 2.3 Montage bei motorischer Kopfstütze Sicherungsring S am Mitnehmerbolzen F entfernen und Bolzen herausziehen. Gabel D auf die Spindelmutter E aufsetzen. WICHTIG Auf richtige Lage der Spindelmutter E achten! Abflachung der Spindelmutter zur Gabel D hin! Gabel D in Schlitten der Kopfstütze G einsetzen.
  • Seite 14 2 Montage Sirona Dental Systems GmbH 7. / 14. Die Abdeckung M abschrauben. 13. Stecker X1 und X2 zusammenstecken (fliegende Die zwei Schrauben am Verteilergehäuse Verbindung) und hintereinander in die Ausparung herausdrehen und den Deckel V abnehmen. legen. Schrauben G lösen.

  • Seite 15: Stuhl Zur Montage Vorbereiten

    Sirona Dental Systems GmbH 2 Montage 2.4 Stuhl zur Montage vorbereiten Vordere Sockelblende abziehen. WICHTIG Die Blende ist auf die seitlichen Blenden gesteckt (ggf. Für besonders unebene Bodenverhältnisse sind mit Schraubendreher vorsichtig auseinanderhebeln). entsprechend der Wassereinheit zwei unterschiedliche Die zwei Schrauben (mit Scheiben) an der Stirnseite Stuhlplatten erhältlich, die die Unebenheiten des Bodens...

  • Seite 16: Stuhlbasis Am Boden Verankern

    2 Montage Sirona Dental Systems GmbH 2.5 Stuhlbasis am Boden verankern Ø 12mm Option min. B’ 20mm L’ ACHTUNG WICHTIG Für besondere Anforderungen (z. B. Messebetrieb) ist eine Fußbodenheizung! Die Lage der Heizschlangen bei einge- Montage auf einer Demoplatte möglich. In diesem Falle schalteter Heizung feststellen.
  • Seite 17 Sirona Dental Systems GmbH 2 Montage 10x160 (5 Stk.) 10x80 (5 Stk.) Option B’ Stuhl an den Stellen A, B, B’, D, E und K • Zum Ausgleich von Unebenheiten des Fußbodens festschrauben. können die Ausgleichsplatten aus dem Beipack verwendet werden. Weitere Ausgleichplatten können –...

  • Seite 18: Luft- Und Wasserschläuche Im Anschlusskasten Anschließen

    2 Montage Sirona Dental Systems GmbH 2.6 Luft- und Wasserschläuche im Anschlusskasten anschließen Luft Wasser Luft richtig falsch richtig falsch Flexible Verbindungsrohre für Wasser (grüne VORSICHT Markierung) und Luft (blaue Markierung) an bauseitig Sanitärschläuche und Leitungen nicht beschädigen. installierte Eckventile anschließen.

  • Seite 19: Elektrischer Anschluss

    Sirona Dental Systems GmbH 2 Montage 2.7 Elektrischer Anschluss VORSICHT WARNUNG WARNUNG WARNUNG WARNUNG Die auf X2, X3 und X4 angeschlossenen Netzspannung am Hauptschalter der Hausinstallation AUS- Steuerspannungen dürfen bis 230V Wechselspannung, 6A schalten! betragen. Vermeiden Sie, dass die Adern des Kabels das Netzleitung anschließen: N, L,...

  • Seite 20: Stuhl Am Boden Verankern

    2 Montage Sirona Dental Systems GmbH 2.8 Stuhl am Boden verankern 10x200 (2 Stk.) 10x110 (2 Stk.) Befestigungspunkte C und H Stuhl mit zwei Holzschrauben und Scheiben am Boden Hauptschalter einschalten. festschrauben: Stuhl nach oben fahren: – Bei Betonböden: – mit dem Kreuzfußschalter oder Holzschrauben 10x200 verwenden –...

  • Seite 21: Arztelement Adaptieren (Nur C4 + )

    Sirona Dental Systems GmbH 2 Montage 2.9 Arztelement adaptieren (nur C4 3 kg 3 kg 6,6 lbs 6,6 lbs Gegebenenfalls Schrauben wieder lösen, WICHTIG Zwischenplatte entnehmen und Vorgang wiederholen, bis Arztelement eben steht. Die Montage des Arztelementes an C4 Cart ist auf Trayunterlage auflegen.

  • Seite 22: Stuhl Und Wassereinheit Vorbereiten

    2 Montage Sirona Dental Systems GmbH 2.10 Stuhl und Wassereinheit vorbereiten Fett SYNTHESO PRO AA2 Transportsicherungsband entfernen. Zwei Schrauben am Deckel für Sicherungskasten herausschrauben und Deckel abnehmen. Die drei Schrauben der Kabelhalterung am Verteilerkasten herausschrauben und diese abnehmen. Kontrollieren, ob die Schläuche laut Zeichnung angeordnet sind.

  • Seite 23: Wassereinheit Mit Starrem Mundspülbecken Adaptieren

    Sirona Dental Systems GmbH 2 Montage 2.11 Wassereinheit mit starrem Mundspülbecken adaptieren Mutter M8 (2 Stk.) Nur falls Videooption vorhanden: Blende B demontieren und Blechträger für Videokomponenten abschrauben (4 Schrauben). Saug- und Abflussschlauch durchführen . Danach Blende B und Blechträger wieder montieren.
  • Seite 24 2 Montage Sirona Dental Systems GmbH 4./8. SYNTHESO PRO AA2 10x160 (2 Stk.) 10x80 (2 Stk.) Die Muttern an den Schrauben F der WICHTIG Befestigungswinkel B lösen (nicht abschrauben). Länge des Saug- und Abflussschlauches den örtlichen Die Winkel B mit Schrauben und Unterlegscheiben am Gegebenheiten anpassen.

  • Seite 25: Wassereinheit Mit Schwenkbarem Mundspülbecken Adaptieren

    Sirona Dental Systems GmbH 2 Montage 2.12 Wassereinheit mit schwenkbarem Mundspülbecken adaptieren Schraube M8 (2x) Nur falls Videooption vorhanden: Blende A demontieren und Blechträger für Videokomponenten abschrauben (4 Schrauben). Saug- und Abflussschlauch durchführen . Danach Blende A und Blechträger wieder montieren...
  • Seite 26 2 Montage Sirona Dental Systems GmbH 3./7. SYNTHESO PRO AA2 10x160 (2 Stk.) 10x80 (2 Stk.) Die Muttern an den Schrauben F der WICHTIG Befestigungswinkel B lösen (nicht abschrauben). Länge des Saug- und Abflussschlauches den örtlichen Die Winkel B mit Schrauben und Unterlegscheiben am Gegebenheiten anpassen.

  • Seite 27: Wassereinheit: Verbindungen Herstellen

    Sirona Dental Systems GmbH 2 Montage 2.13 Wassereinheit: Verbindungen herstellen 2. / 6. Fett SYNTHESO PRO AA2 Stecker X33: WICHTIG Kabelhülse der elektrischen Leitung in die Bei ungünstiger Lage des Abflussrohres (z.B: entsprechend bezeichnete Aussparung des Anschlussfeld M1) kann der Abflussschlauch wie gezeigt Verteilerkastens einlegen.

  • Seite 28: Anschläge Versetzen An Tragarm Helferinelement, Linkshänder

    2 Montage Sirona Dental Systems GmbH 2.14 Anschläge versetzen an Tragarm Helferinelement, Linkshänder mittleres Drehgelenk unteres Drehgelenk 1./10. Rechtshänder Linkshänder (Standard) 3./8. 2./9. Unteres Drehgelenk Abdeckung des Gelenkbogens abnehmen. Bremse lockern. DU-Blech abschrauben und herausziehen. Gelenkbogen hochziehen Stiftepaar B herausziehen und nach Zeichnung versetzen.
  • Seite 29 Sirona Dental Systems GmbH 2 Montage mittleres Drehgelenk mittleres Drehgelenk 1./11. unteres Drehgelenk 2./10. 2./10. 5./7. 3./9. 4./8. Mittleres Drehgelenk Faltenbalg zurückziehen. Stützringe abziehen. Abdeckung des Gelenkbogens abnehmen. Bremse lockern. DU-Blech abschrauben und herausziehen. Stift C herausziehen und in gegenüberliegende Bohrung D einsetzen.

  • Seite 30: Helferinelement An Der Wassereinheit Adaptieren

    2 Montage Sirona Dental Systems GmbH 2.15 Helferinelement an der Wassereinheit adaptieren Linkshänder Bei langem Tragarm: Die elektrischen Leitungen vom Helferinelement durch Zwei Halteclips für den Schlauch Helferinelement - den Fuß der Wassereinheit und durch die Wassereinheit montieren. Kabelhalterungen zum Anschlusskasten verlegen.
  • Seite 31 Sirona Dental Systems GmbH 2 Montage Anschlag für Helferinelement Faltenbalg hochziehen. 10. Helferinelement nach unten neigen. 11. Anschlag lagerichtig einsetzen (lange Seite nach unten!) • Helferinelement in Ausgangslage zurückfedern lassen. • Faltenbalg wieder montieren. 59 02 973 D 3382 D 3382.031.01.18.01...

  • Seite 32: Helferinelement: Elektrischeverbindungen Herstellen

    2 Montage Sirona Dental Systems GmbH 2.16 Helferinelement: elektrischeVerbindungen herstellen 5. / 6. Elektrische Leitungen des Helferinelements durch die zwei Kabelösen am Fuß der Wassereinheit in den Anschlusskastenbereich führen. Stecker X9 und Leitung X3: Stecker X9 auf Sicherungsplatine CF aufstecken.

  • Seite 33: C4 + Cart - Arztelement Installieren

    Sirona Dental Systems GmbH 2 Montage 2.17 C4 Cart – Arztelement installieren 930 mm 5x26 mm 800 mm Kunststoffmutter A vom Schlauchsatz abschrauben. Alle Schläuche und Leitungen durch die Bohrung des Sockelprofils ziehen. Kunststoffmutter A aufschieben und Schlauch am Sockelprofil festschrauben.

  • Seite 34: C4 + Cart Arztelement: Elektrische Verbindungen Herstellen

    2 Montage Sirona Dental Systems GmbH 2.18 C4 Cart Arztelement: Elektrische Verbindungen herstellen Stecker X8 und Leitungen für X2: • Leitung L25 zur Videoplatine SVI im Anschlusskasten verlegen. Stecker X8 auf Platine CF aufstecken. Graue (GY) Leitung auf X2.1 (Platine CF) und rosa ACHTUNG (PK) Leitung auf X2.2 aufstecken.

  • Seite 35: Helferinelement: Schlauchverbindungen Herstellen

    Sirona Dental Systems GmbH 2 Montage 2.19 Helferinelement: Schlauchverbindungen herstellen ACHTUNG WICHTIG Darauf achten, dass der Nippelhalter exakt in der Füh- Der Anschluss der Schlauchverbindungen für C4 Cart ist rungsrille der Schlauchnippel sitzt. Nippel auf Zug prüfen. auf Seite 37 ff. beschrieben.
  • Seite 36 2 Montage Sirona Dental Systems GmbH 1./3. Version ohne Desinfektionsanlage Nippelhalterplatte vom Bespülbehälter abschrauben. Nippel des Schlauchs W38 in den Anschluss am Bespülbehälter einstecken. Nippel des Schlauchs W43 in den Anschluss am Bespülbehälter einstecken. Nippelhalterplatte wieder anschrauben. Nippelhalter vom Dreifachverteiler abziehen und den Luftschlauch A39 vom Helferinelement einstecken.

  • Seite 37: Arzt- Und Helferinelement C4 + Cart: Schlauchverbindungen Herstellen

    Sirona Dental Systems GmbH 2 Montage 2.20 Arzt- und Helferinelement C4 Cart: Schlauchverbindungen herstellen Version mit Desinfektionsanlage Nippel des Schlauchs W43 in den Steckanschluss des Mischbehälters einstecken und wie gezeigt verlegen. Nippelhalter vom Vierfachverteiler abziehen und den Schlauch A34 vom Helferinelement auf den T-Nippel Wasserschlauch W38 vom Helferinelement von Schlauch A33 aufstecken.
  • Seite 38 2 Montage Sirona Dental Systems GmbH X1..3, A11..13 X32,33 A11..13 X1..3, X31..33 Linkshänderausführung Luftschläuche A11, A12 und A13 zusammen mit vormontierter Nippelhalterplatte durch die rechte Öffnung im Fuß der Wassereinheit führen und hinter der Sicherungsplatte verlegen. Bei Linkshänderausführung: Leitung X31 durch den Fuß der Wassereinheit zusammen mit den Schläuchen verlegen.
  • Seite 39 Sirona Dental Systems GmbH 2 Montage 1./3. Version ohne Desinfektionsanlage Nippelhalterplatte vom Bespülbehälter abschrauben. Nippel des Schlauchs W38 in den Anschluss am Bespülbehälter einstecken. Nippel des Schlauchs W43 in den Anschluss am Bespülbehälter einstecken. Nippel des Schlauchs W12 (Arztelement ) anstelle des Schlauchs W32 in den Anschluss am Bespülbehälter...
  • Seite 40 2 Montage Sirona Dental Systems GmbH X1..3, A11..13 X32,33 A11..13 X1..3, X31..33 Linkshänderausführung Luftschläuche A11, A12 und A13 zusammen mit vormontierter Nippelhalterplatte durch die rechte Öffnung im Fuß der Wassereinheit führen und hinter der Sicherungsplatte verlegen. Bei Linkshänderausführung: Leitung X31 durch den Fuß der Wassereinheit zusammen mit den Schläuchen verlegen.

  • Seite 41: Ventilset Zusatzgeräte: Schlauchverbindungen Herstellen

    Sirona Dental Systems GmbH 2 Montage 2.21 Ventilset Zusatzgeräte: Schlauchverbindungen herstellen 3 1 0 1./3. Version mit Desinfektionsanlage Version ohne Desinfektionsanlage Version mit Desinfektionsanlage Version ohne Desinfektionsanlage Nippelhalter vom Vierfachverteiler abziehen. Schlauch W52 von der Schnellkupplung A (Wasseranschluss) abschrauben und abziehen.

  • Seite 42: Verteiler- Und Sicherungskasten

    2 Montage Sirona Dental Systems GmbH 2.22 Verteiler- und Sicherungskasten Deckel für Sicherungskasten festschrauben. Kabelhalterung am Verteilerkasten mit drei Schrauben anschrauben. Mit einem Ohmmeter zwischen den Punkten B und C den Widerstand messen. Der Wert mussaus Gründen der elektrischen Sicherheit  betragen.

  • Seite 43: Verkleidung Der Wassereinheit Anbauen

    Sirona Dental Systems GmbH 2 Montage 2.23 Verkleidung der Wassereinheit anbauen Unterteil des Amalgamabscheiders oder der VORSICHT Separierautomatik entfernen (wenn vorhanden). Achten Sie darauf, dass hinter den Befestigungsdomen für Schrauben A lösen. Die beiden Aluprofile ca. 10 mm die Schrauben F keine Kabel oder Schläuche eingeklemmt nach außen schieben.
  • Seite 44 2 Montage Sirona Dental Systems GmbH Auf Wunsch des Kunden kann die Regeldüse R abgeschraubt und an Position P, mit der Vierkantmutter V und Schraube M5x20, angeschraubt werden. 10. Unterteil des Amalgamabscheiders oder der Separierautomatik wieder aufsetzen. 11. Kabelbinder am Motor des Amalgamabscheiders durchtrennen.
  • Seite 45 Sirona Dental Systems GmbH 2 Montage Serial No. 14. Serien-Nr. für das Dokument „Installationsprotokoll / Garantiepass“ notieren. 15. Klappdeckel einsetzen und einrasten. 16. Innere Verkleidung schräg ansetzen und einrasten. WICHTIG Die Verkleidung muss über dem seitlichen Kupplungsstutzen sitzen. 59 02 973 D 3382...

  • Seite 46: Abschließende Arbeiten

    2 Montage Sirona Dental Systems GmbH 2.24 Abschließende Arbeiten Fußschalter C WICHTIG Zur Montageerleichterung des Faltenbalges kann der Patientenstuhl etwas nach oben verfahren werden (siehe Gebrauchsanweisung). Faltenbalg montieren: Unteren Teil des Faltenbalgs über den Gussrahmen ziehen und formschlüssig andrücken. Seitliche Verkleidungen einschieben.
  • Seite 47 Sirona Dental Systems GmbH 2 Montage Montage der Zusatzklaue (Option) Unterhalb des Arztelementes befindet sich der Aufnehmer der Zusatzklaue. Stecken Sie die Zusatzklaue A in das Führungsloch B des Aufnehmers ein und schrauben Sie diese fest. 59 02 973 D 3382...
  • Seite 48 2 Montage Sirona Dental Systems GmbH Fett SYNTHESO PRO AA2 Instrumentenschläuche am Arztelement (nach – Speichelzieherschlauch mit Filteroberteil auf das Bestellung) von links nach rechts bestücken: Anschlussstück stecken. – Entsprechende Handstücke adaptieren. WICHTIG Verdrehsicherung an den Schlauchkupplungen beachten! WICHTIG Verdrehsicherung an den Schlauchkupplungen beachten! –...

  • Seite 49: Bremsen Einstellen

    Sirona Dental Systems GmbH 2 Montage Bremsen einstellen Helferinelement Arztement Bremsen einstellen 3/(4) Stecker von Platine ADX ziehen. 4 Schrauben herausdrehen und Platine umklappen. Zwei Verriegelungen A nach unten drücken und Instrumentenablage entnehmen. Arztelement drehen bis Einstellschraube sichtbar. Schrauben B lösen.

  • Seite 50: Endmontage Der Schmalen Rückenlehne

    2 Montage Sirona Dental Systems GmbH 2.25 Endmontage der schmalen Rückenlehne richtig falsch WICHTIG WICHTIG Details entnehmen Sie bitte dem Hinweiszettel am Polster. Falls die Gerätevariante „breite Rückenlehne“ vorliegt, können Sie diesen Abschnitt überspringen und auf Seite Polster über die beiden oberen Stehbolzen einhängen.

  • Seite 51: Endmontage Der Breiten Rückenlehne

    Sirona Dental Systems GmbH 2 Montage 2.26 Endmontage der breiten Rückenlehne MultiMotion Kopstütze (Option): Die Polsterschnapper B müssen einrasten. Kopfstützenpolster auf die Druckknöpfe setzen und an- Der Kantenverlauf des Polsters zur hinteren drücken. Abdeckung muss gleichmäßig sein. Nur für Gelenkkopfstütze und flache Kopfstütze: Bei elektrischer Kopfstütze:...

  • Seite 52: Sitzpolster Montieren

    2 Montage Sirona Dental Systems GmbH 2.27 Sitzpolster montieren Zunächst Polsterschnapper E vorsichtig bis zum Ein- rasten in die Klammer D drücken. Anschließend Sitzpolster am Fußbereich in den Bügel einrasten. 59 02 973 D 3382 D 3382.031.01.18.01...

  • Seite 53: Inbetriebnahme

    Inbetriebnahme 3.1 Behandlungseinheit in Betrieb nehmen ................. 3.2 Betriebs - Luftdrücke vergleichen und einstellen ..............3.3 Funk-Fußschalter auf Behandlungseinheit einstellen ............3.4 Sicherheitstechnische Kontrollen ..................3.5 Für den Kunden … ........................ 59 02 973 D 3382 D 3382.031.01.18.01...

  • Seite 54: Behandlungseinheit In Betrieb Nehmen

    3 Inbetriebnahme Sirona Dental Systems GmbH 3.1 Behandlungseinheit in Betrieb nehmen – Eckventile öffnen. Rundspülung einstellen: Klappdeckel der Fußverkleidung öffnen Regeldüse B am Rändelrad Hauptschalter EINschalten I. Selbsttest abwarten einstellen bis der Speischalenboden gleichmäßig (siehe Gebrauchsanweisung). bespült wird. Klappdeckel wieder schließen.

  • Seite 55: Betriebs - Luftdrücke Vergleichen Und Einstellen

    Sirona Dental Systems GmbH 3 Inbetriebnahme 3.2 Betriebs - Luftdrücke vergleichen und einstellen WICHTIG WICHTIG TL = Treibluft Die Betriebsdrücke für die Instrumente sind werkseitig SW = Spraywasser eingestellt. Auf Kundenwunsch kann die Einstellung für SL = Sprayluft Treibluft und Sprayluft verändert werden.
  • Seite 56 3 Inbetriebnahme Sirona Dental Systems GmbH Einstellen der Luftdrücke • Gerätekopf wieder schließen: – Instrumente entnehmen und Instrumentenablage Treibluft abnehmen. Die Einstellung erfolgt für jede Klaue getrennt am jeweiligen – Gerätekopf herunterklappen und Schrauben B Baustein BS. montieren. Achten Sie darauf, dass der Gerätekopf mittig zum Chassis montiert wird,...

  • Seite 57: Funk-Fußschalter Auf Behandlungseinheit Einstellen

    Sirona Dental Systems GmbH 3 Inbetriebnahme 3.3 Funk-Fußschalter auf Behandlungseinheit einstellen Der Funk-Fußschalter muss der Behandlungseinheit durch Sockelblende aufstecken. Den kleinen Faltenbalg auf eine Anmeldung zugewiesen werden. Hierdurch sind den Kreuzfußschalter aufstecken. Fehlsteuerungen durch benachbarte Funk-Fußschalter ausgeschlossen. ✔ Behandlungseinheit und Funk-Fußschalter sind betriebsbereit.

  • Seite 58: Sicherheitstechnische Kontrollen

    3 Inbetriebnahme Sirona Dental Systems GmbH 3.4 Sicherheitstechnische Kontrollen Durchführung der sicherheitstechnischen Kontrollen • Motorische Kopfstütze anheben (Option): Rückenbewegung stoppt, danach Korrekturbewegung Vor der Übergabe des Behandlungsplatzes sind nach oben für ca. 3 s. sicherheitstechnische Kontrollen durchzuführen. Diese • Schwenkbare Speischale einschwenken (Option):...

  • Seite 59: Für Den Kunden

    – Helferinelement, gut lesbar ausgefüllte Dokument „Installationsprotokoll und Garantiepass“ unmittelbar – Wassereinheit, nach der Installation bei Sirona vorliegt! – Stuhl – Leuchte Für den Kunden … – Monitor Zubehör (je nach Bestellung): Das oben gezeigte Zubehör für Sanierung,...
  • Seite 60 3 Inbetriebnahme Sirona Dental Systems GmbH Sanierung: Absprache mit dem Kunden erforderlich! VORSICHT Vor der Erst-Inbetriebnahme ist eine Sanierung der Die mitgelieferten Technischen Unterlagen sind wichtiger Wasserwege mit DENTOSEPT P gemäß der Anleitung Bestandteil des Gerätes und deshalb dem Kunden „Pflege und Reinigung durch das Praxisteam“...

  • Seite 61: Sonstiges

    Sonstiges 4.1 Einstellungen am Arztelement ....................4.2 Ausstellungsgerät ohne Wasseranschluss ................4.3 Verpackungsstellung ......................59 02 973 D 3382 D 3382.031.01.18.01...

  • Seite 62: Einstellungen Am Arztelement

    4 Sonstiges Sirona Dental Systems GmbH 4.1 Einstellungen am Arztelement 3./5. Höhenverstellung am Arztelement Auf Wunsch des Kunden kann am Arztelement die Höhen- einstellung verändert werden. Drücken Sie die beiden Knöpfe am Tragarm des Arzte- lementes zusammen. Schieben Sie das Abdeckrohr am Tragarm nach unten.
  • Seite 63 Sirona Dental Systems GmbH 4 Sonstiges 3./4./5. 3./4./5. Unteren Drehanschlag am Arztelement-Tragarm einstellen Auf Wunsch des Kunden kann der untere Drehanschlag am Arztelement-Tragarm verändert werden. Schieben Sie die Abdeckung A nach oben. • Der Drehbereich wird von zwei Anschlägen (B und C) begrenzt.
  • Seite 64 4 Sonstiges Sirona Dental Systems GmbH Bremswirkung am Arztelement-Tragarm einstellen Auf Wunsch des Kunden kann am Drehgelenk die Brems- wirkung verändert werden. Schieben Sie die Abdeckung A nach oben. Verstellen Sie den Gewindestift E, bis die vom Kunden gewünschte Bremswirkung erreicht ist.

  • Seite 65: Ausstellungsgerät Ohne Wasseranschluss

    Sirona Dental Systems GmbH 4 Sonstiges 4.2 Ausstellungsgerät ohne Wasseranschluss Stecker X5 der SPRAYVIT- Versorgungsleitungen am Arztelement (Platine ADX) abziehen. Stecker X5 der SPRAYVIT- Versorgungsleitungen am Helferinelement (Platine HP) abziehen. Nur bei Wassereinheit mit Desinfektionsanlage: Im Stuhl am Magnetventil MV1 elektrische Leitungen abziehen und isolieren.

  • Seite 66: Verpackungsstellung

    4 Sonstiges Sirona Dental Systems GmbH 4.3 Verpackungsstellung 650 mm 300 mm Zum erneuten Verpacken (z.B. Messe) muss der Stuhl in die gezeigte Stellung gefahren werden. WICHTIG Soll der Stuhl verfahren werden nachdem die Wassereinheit und das Helferinelement bereits demontiert sind, müssen auf der Anschlusskastenplatine CJ die...
