MICRO-EPSILON interferoMETER IMS5400-DS19 Betriebsanleitung Seite 139

Anhang | EtherCAT-Dokumentation

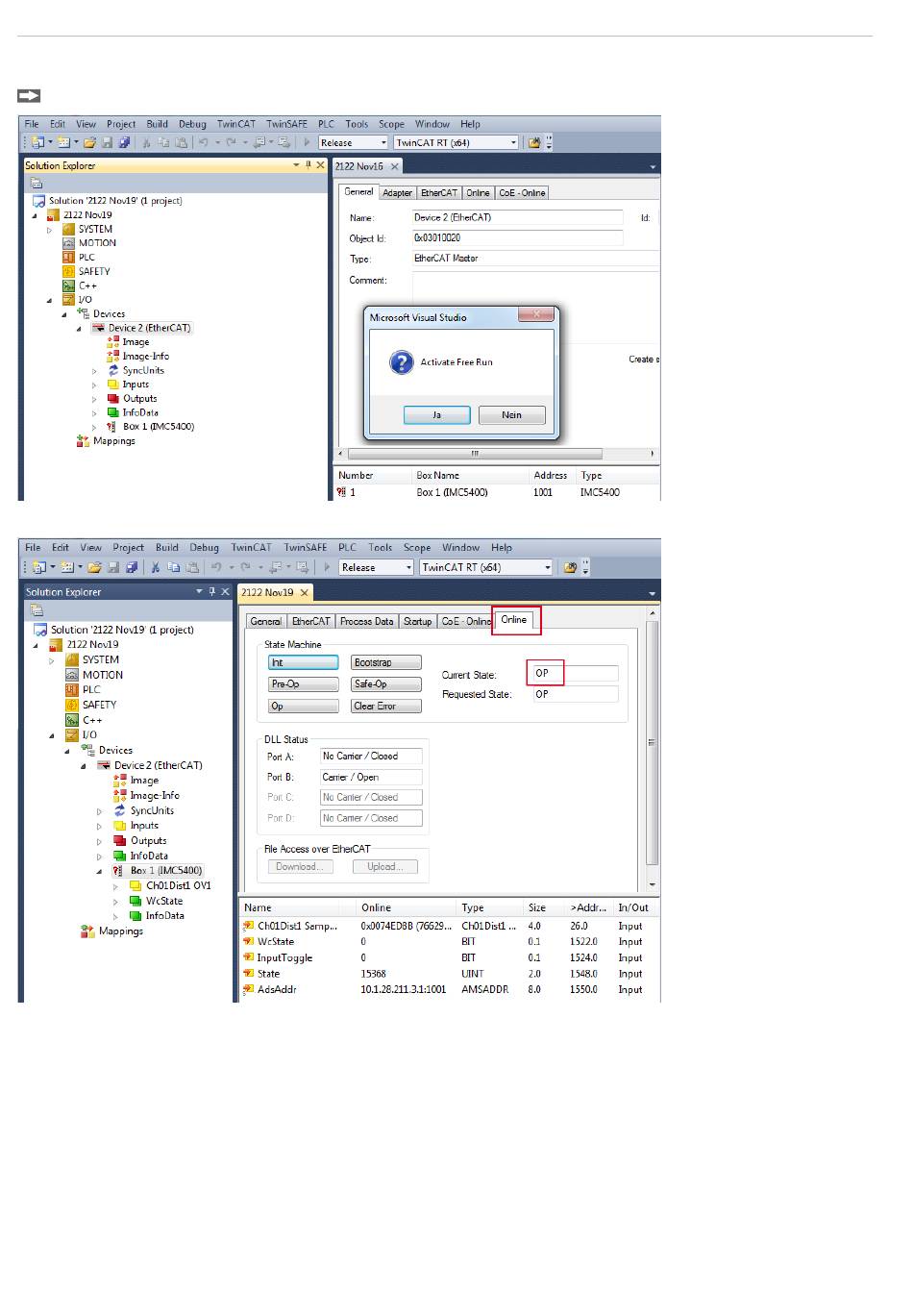

Das interferoMETER ist nun in einer Liste aufgeführt.
Bestätigen Sie nun das Fenster Activate Free Run mit Ja.
Auf der Online Seite sollte der aktuelle Status mindestens auf PREOP, SAFEOP oder OP stehen.
Falls in Current State ERR PREOP erscheint, w-+ird im Meldungsfenster die Ursache gemeldet. Das wird dann der
Fall sein, wenn die Einstellungen für das PDO-Mapping im Controller andere sind, als die Einstellungen in der ESI-Datei
(IMC5x00.xml).
Im Auslieferungszustand des Messgerätes ist nur ein Messwert (Abstand 1) als Ausgabegröße (sowohl im Controller als
auch in der ESI-Datei) eingestellt.
Über den Prozessdaten-Tab können weitere Daten ausgewählt werden.
IMS 5x00 Seite 139
