MICRO-EPSILON interferoMETER IMS5400-DS19 Betriebsanleitung Seite 38

Betrieb

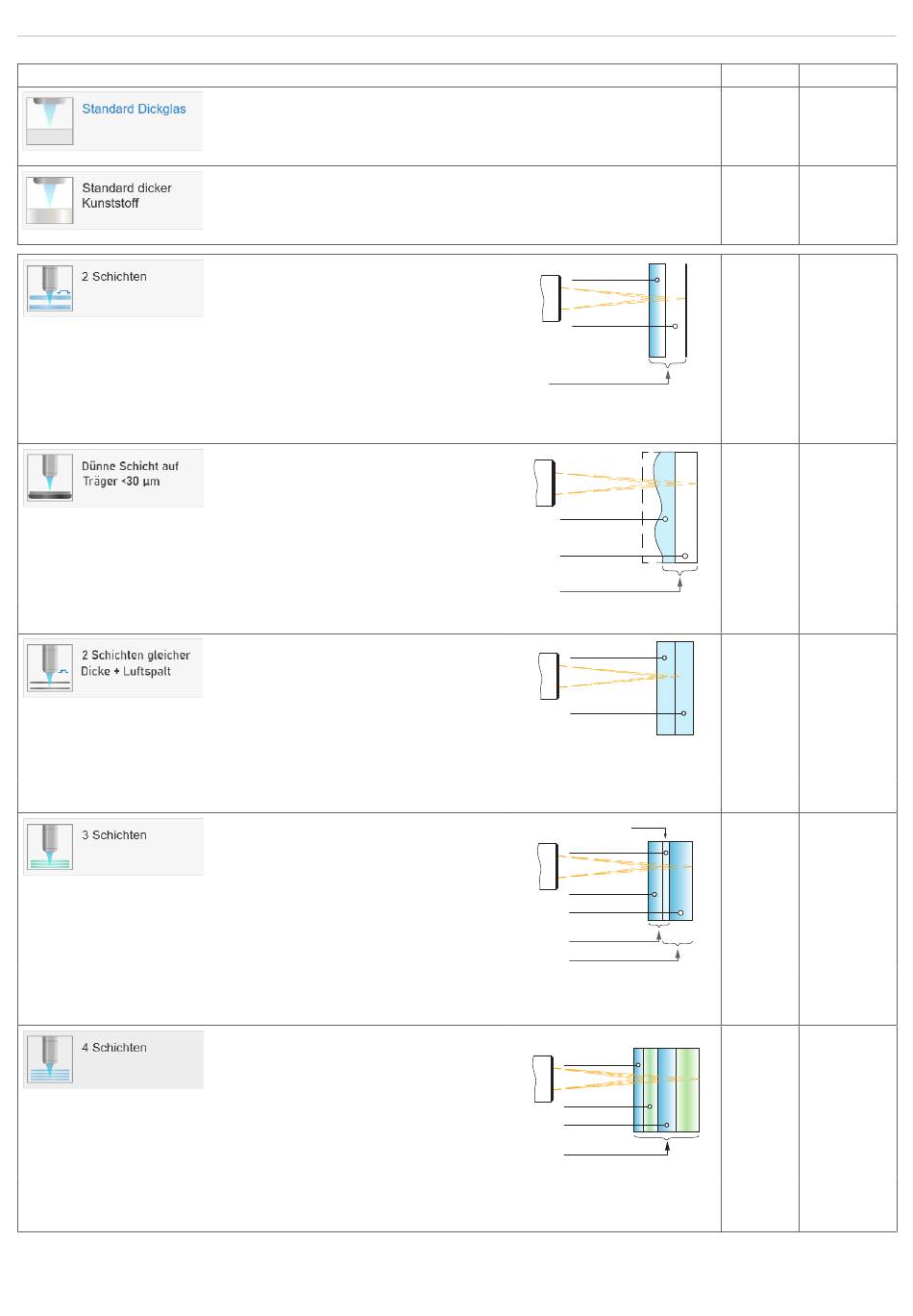

Presets
•
Preset möglich
IMS5x00
Dickenmessung z. B. gegen Glas, Material BK7.
Median über 3 Werte.
Dickenmessung z. B. gegen transparente Kunststoffe, Material PMMA.
keine Mittelung.
Spaltüberwachung zwischen Glas und
Maske
Drei Peaks werden ausgewertet,
Schicht 1 = BK7, Schicht 2 = Luft,
Schicht 3 = Air calibration,
Datenausgabe Ethernet:
- 01PEAK01, 01PEAK02 und 01PEAK03
Alle Ausgabewerte inkl. Median über 5 Werte.
Silikon auf Folie
Drei Peaks werden ausgewertet,
Schicht 1 = Vacuum, Schicht 2 = PC,
Schicht 3 = Air calibration
Datenausgabe Ethernet:
- Layer01
(Differenz aus 01Peak03 und
01Peak02)
Ausgabewert Layer01 inkl. Median über 5 Werte.
Schlauchfolie nach dem Falten
Vier Peaks werden ausgewertet,
Schicht 1 = PC, Schicht 2 = PC,
Schicht 3 = PC, Schicht 4 = PC
Datenausgabe Ethernet:
- 01PEAK01, 01PEAK02, 01PEAK03 und
01PEAK04
Materialauswahl beachten bzw. ändern
Laminiertes Glas
Sechs Peaks werden ausgewertet,
Schicht 1 =BK7, Schicht 2 = PC,
Schicht 3 = BK7, Schicht 4 = Air calibration
Datenausgabe Ethernet:
- 01PEAK01, 01PEAK02, 01PEAK03 und
01PEAK04
Schicht 2 < Schicht 1 (S1) < Schicht 3 (S3); Schicht 1 (S1) und Schicht 2 < Schicht 3 (S3)
Displayglas
Zehn Peaks werden ausgewertet,
Schicht 1 bis Schicht 4 = Luft,
Schicht 5 = Air calibration
Datenausgabe Ethernet:
- 01PEAK01, 01PEAK02, 01PEAK03 und
01PEAK04
Schicht 1 < Schicht 2 < Schicht 3 < Schicht 4; Schicht 1 und Schicht 2 < Schicht 3
01Peak 01
01Peak 02
(Spalt)
01Peak 03
Peaknummerierung gilt für:
Schicht 1 (S1) < Schicht 2 (S2)
Layer 01
01Peak 02
01Peak 03
Voraussetzung:
Layer01 << 01Peak02
01Peak 01
01Peak 01
Schicht 2
01Peak 01
01Peak 02
01Peak 04
01Peak 03
01Peak 05
Peaknummerierung gilt für:
Datenausgabe festlegen
01Peak 01
01Peak 02
01Peak 03
01Peak 10
Peaknummerierung gilt für:
Materialauswahl und Datenausgabe festlegen
IMS5x-TH IMS5x-TH/MP
•
•
S1 S2
S1 S3
Schicht 1 ... 4
•
•
•
•
•
•
•
