Erweiterte Einstellungen
Beispiel für laminiertes Glas aus drei Schichten, Messpeak-Sortierung: Erster
IMP-TH
BK7
Peak 5
Peak 6
PC
Peak 3 BK7
0 20 40
Schicht 3 ist die Materialauswahl für die Kombinations-
2
schicht von Peak 3.

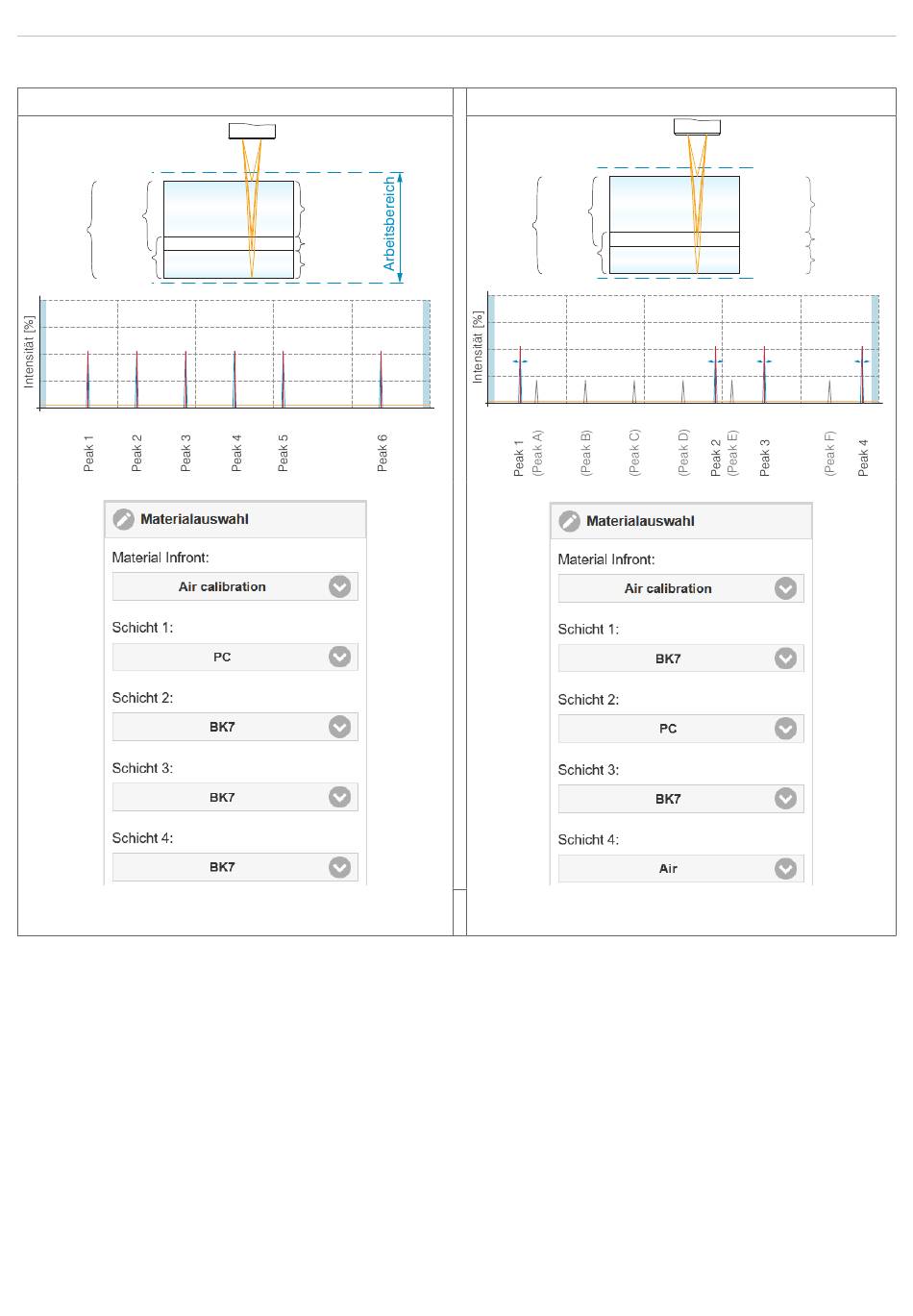

Abb. 45 Messanordnung aus drei Schichten mit zugehöriger Materialauswahl
Dicken von Kombinationsschichten mit gleichem Material können mit den Controllern IMS5400-THxx/MP gemessen wer-
den. Ist eine Trennung der Schichten nicht möglich oder bestehen die Schichten aus unterschiedlichen Materialien, ist
eine Dickenbestimmung mit den Controllern IMS5400-TH/MP und der Signalverarbeitung (Rechenprogramme) möglich.
1) Bei einer Abstandsmessung auf transparente Objekte werden neben den Abstandspeaks auch Dickenpeaks ange-
zeigt, der Controller wertet diese aber nicht aus. Der Übersichtlichkeit wegen sind Dickenpeaks mit Buchstaben gekenn-
zeichnet.
2) Die Controller IMS5400-TH45/MP und IMS5400-TH70/MP werten auch kombinierte Dicken der verschiedenen Schich-
ten aus.
