Fft-Signal; Messwertanzeige - MICRO-EPSILON interferoMETER IMS5400-DS19 Betriebsanleitung

Dickenmessung
8.4

FFT-Signal

Befindet sich eine Oberfläche des Messobjekts außerhalb des Messbereichs, liefert der Controller keinen Messwert. Dies
kann auch der Fall sein, wenn ein Signal unterhalb der Erkennungsschwelle liegt. Bei der Dickenmessung eines transpa-
renten Materials sind zwei Grenzflächen aktiv. Im FFT-Signal ist aber nur ein Peak
Dicke

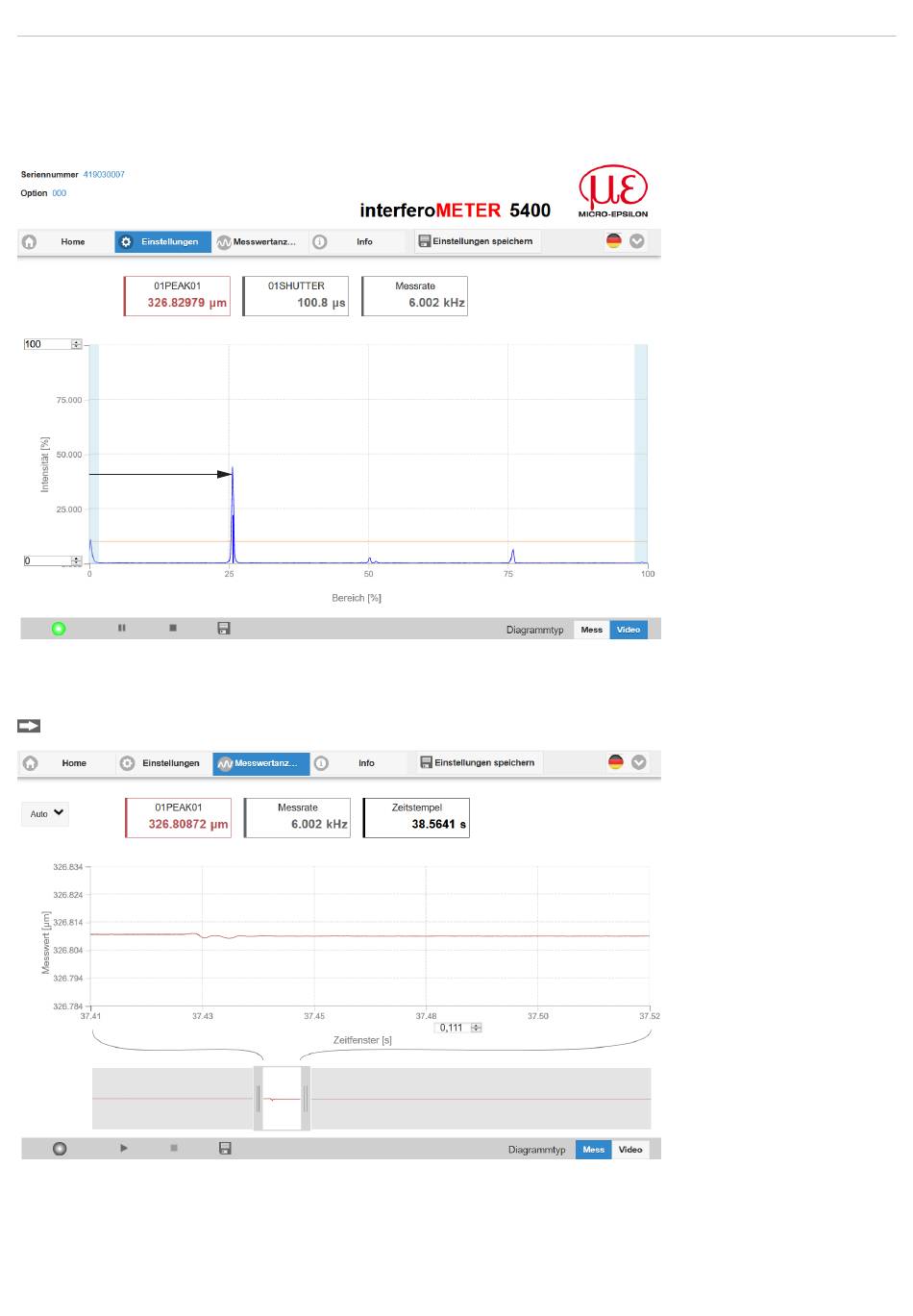

Abb. 72 Webseite FFT-Signal (Dickenmessung)
8.5

Messwertanzeige

Wechseln Sie in den Reiter Messwertanzeige und wählen Sie als Diagrammtyp Mess.
Abb. 73 Offlineanalyse Dickenmessergebnisse aus einseitiger Dickenmessung
In der Webseite wird die Dicke grafisch und numerisch gezeigt.
IMS5x00
sichtbar.
Seite 77
