6.3 Sensor auswählen
Controller und Sensor(en) sind ab Werk aufeinander abgestimmt.

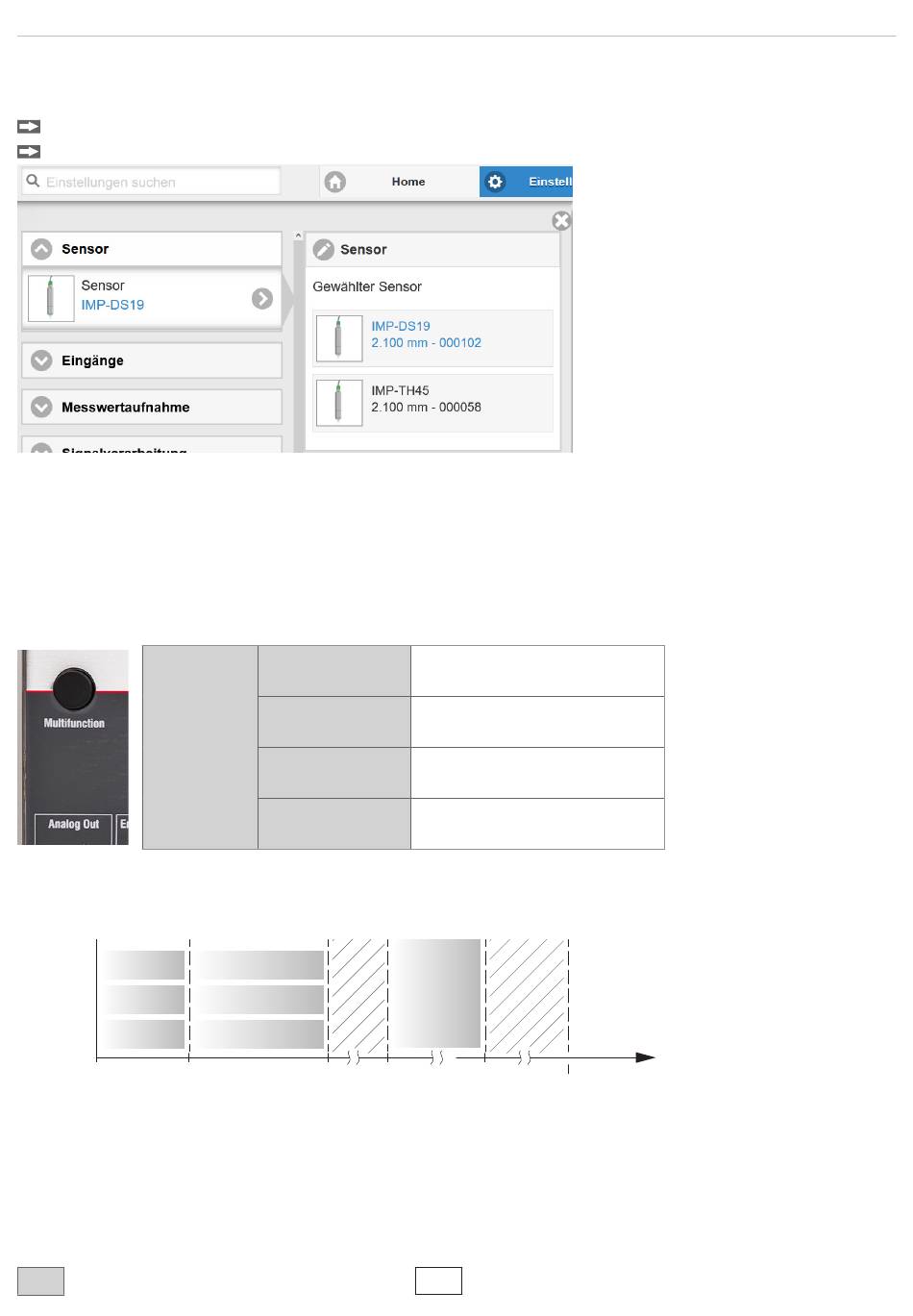

Gehen Sie in das Menü Einstellungen > Sensor.
Wählen Sie einen Sensor aus der Liste aus.
Im Controller können die Kalibrierdaten von bis zu 20 verschiedenen Sensoren hinterlegt werden. Die Kalibrierung ist nur
im Werk möglich.
6.4

Taste Multifunction

Die Taste Multifunction am Controller ist mehrfach belegt. Damit lässt sich z. B. die Lichtquelle des Sensors bedie-
nen.
Ab Werk ist die Taste mit der Funktion Pilotlaser on/off belegt. Ein Wechsel der Belegung ist im Menü Einstel-
lungen > Eingänge möglich. Für einen Belegungswechsel ist die Zugriffsberechtigung Experte erforderlich.
Tastenfunktion
1 / 2
Es gibt zwei definierte Zeitintervalle für das Betätigen der Taste, denen jeweils eine Funktion zugeordnet werden kann.
Alle Zeitintervalle werden über Blinken/Leuchten der LEDs angezeigt.
Funktion 1
Mastern
Pilotlaser
SLED
0 2 sec
Abb. 29 Betätigungsdauer Taste Multifunction
Grau hinterlegte Felder erfordern eine Auswahl.
IMS5x00
Masterwert
setzen / rücksetzen
Pilotlaser
SLED
Inaktiv
Funktion 2
5 sec 10 sec
Startet bzw. beendet das Mastern
der gewählten Signale
Ein-/Ausschalten des Pilotlasers
Ein-/Ausschalten der Lichtquelle
für den Sensor
Taste ohne Funktion
Werks-
einstellung
15 sec x min
Wert
Dunkel umrandete Felder erfordern die Angabe eines Wertes.
Tasten-
sperre
Zeit
