Materialauswahl

Für eine exakte Abstands- bzw. Dickenmessung ist im Controller eine Brechzahlkorrektur erforderlich. Zwischen Sen-
sorstirnfläche und Messobjekt (Material Infront) darf sich ausschließlich Luft befinden, andere Medien wie z. B.
Wasser oder Alkohol sind nicht möglich.
Dicke
Material
Infront
Schicht 1
Sie können die Materialtabelle bearbeiten oder ergänzen. Für ein neues Material ist ein Phasenindex und ein Gruppen-
brechungsindex nötig.
Wechseln Sie dazu in das Menü Einstellungen > Messwertaufnahme > Link zur Materialtabel-
le.

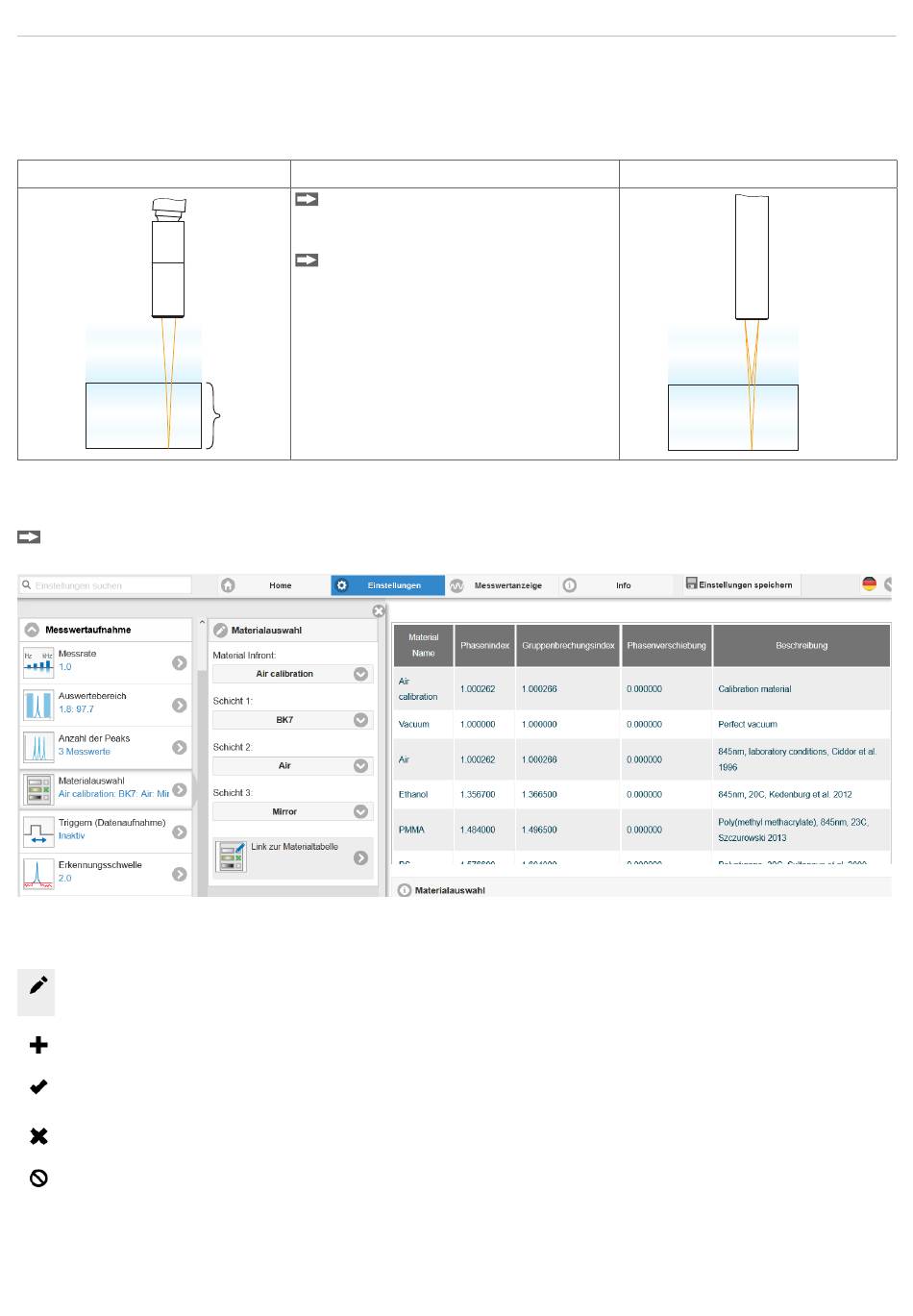

Abb. 47 Auswahl Material Messobjekt
Für eine Berechnung der Abstände und Dicken ist auch die Oberfläche des nachfolgenden Materials erforderlich.
Klicken Sie auf das Symbol, um einen bestehenden Eintrag zu ändern.
Klicken Sie auf das Symbol, um ein weiteres Material zu ergänzen.
Klicken Sie auf das Symbol, um ein weiteres oder geändertes Material zu speichern.
Klicken Sie auf das Symbol, um den Vorgang ohne Speichern abzubrechen.
Klicken Sie auf das Symbol, um den Eintrag zu löschen.
1) Bei einer Abstandsmessung auf transparente Objekte werden neben den Abstandspeaks auch Dickenpeaks ange-
zeigt, der Controller wertet diese aber nicht aus. Der Übersichtlichkeit wegen sind Dickenpeaks mit Buchstaben gekenn-
zeichnet.
IMS5x00
Controller IMC5400, IMC5600
Wechseln Sie in die Materialauswahl,
Menü Einstellungen > Messwert-
aufnahme.
Ordnen Sie, entsprechend dem ver-
wendeten Messobjekt, das Material
zu.
Peak 1
Abstand
Material
Infront
Peak 1
Schicht 1
Peak A
Peak 2
