Erweiterte Einstellungen
7.5.4

Analogausgang

Es kann nur ein Messwert übertragen werden. Die Auflösung des Analogausganges beträgt 16 Bit.
Ausgangs-Signal

Ausgabebereich

Skalierung

Der erste Wert entspricht dem Messbereichsanfang, der zweite Wert dem Mess-
bereichsende. Soll der Analogbereich verschoben werden, empfiehlt sich die Funktion Nullsetzen/Mastern zu verwen-
den.
Die Zweipunktskalierung ermöglicht die benutzerdefinierte Angabe des auszugebenden Messbereiches. Dabei ist es
zulässig, die minimalen und maximalen Bereichsgrenzen zu vertauschen, um eine fallende Analogkennlinie zu ermögli-
chen, siehe Abb. 66.
11,4 V
Analog-
ausgang
LED "Range"
24 mA
20 mA
Analog-
ausgang
4 mA

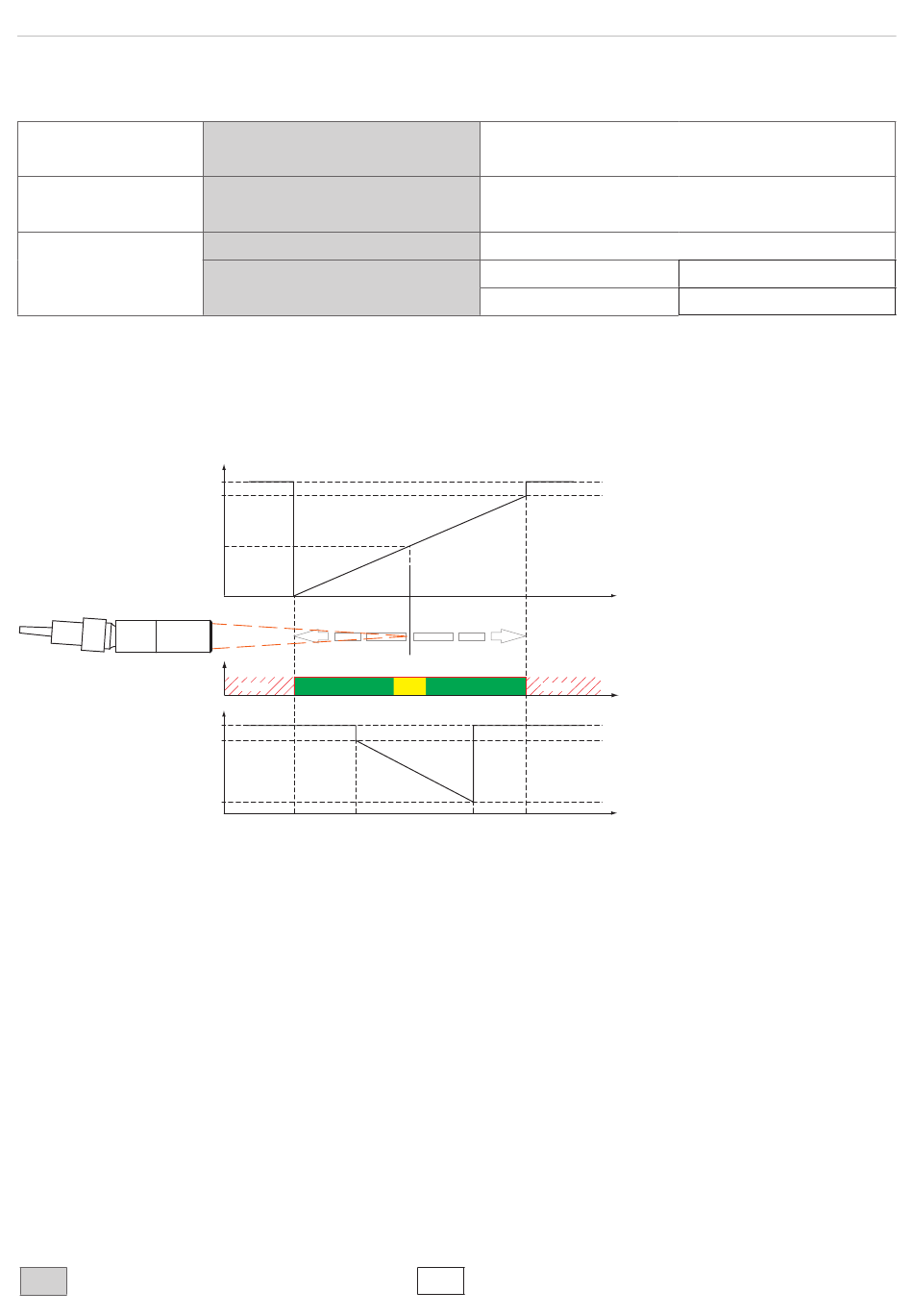

Abb. 66 Skalierung des Analogsignals
Grau hinterlegte Felder erfordern eine Auswahl.
IMS5x00
01PEAK01 / ... / 01PEAK14 /
LAYER01 / GAP
4 ... 20 mA / 0 ... 5 V /
0 ... 10 V
Standardskalierung
Zweipunktskalierung
10 V
0 V
Messbereichsanfang
Messobjekt im Messbereich
Fehler
MBA Bereichsanfang
Am Analogausgang kann wahlweise nur ein Ausgabe-
wert ausgegeben werden.
Am Controller kann wahlweise nur der Spannungs- oder
der Stromausgang genutzt werden.
Skalierung auf 0 ... Messbereich
Bereichsanfang (in mm):
Bereichsende (in mm):
Standard-Kennlinie
Messbereichsende
Messobjekt
Zweipunkt-
skalierung
Bereichsende MBE
Wert
Dunkel umrandete Felder erfordern die Angabe eines Wertes.
Wert
Wert
Fehler
