Montage

5. Montage
5.1

Controller IMC5x00

Der Controller IMC5x00 kann auf eine ebene Unterlage gestellt oder mit einer Tragschiene (Hutschiene TS35) nach DIN
EN 60715 (DIN-Rail) z. B. in einem Schaltschrank befestigt werden.
Bei der Montage auf einer Hutschiene wird eine elektrische Verbindung (Potentialausgleich) zwischen dem Controllerge-
häuse und der Tragschiene im Schaltschrank hergestellt.
Zum Lösen ist der Controller nach oben zu schieben und nach vorn abzuziehen.
i
Bringen Sie den Controller so an, dass die Anschlüsse, Bedien- und Anzeigeelemente nicht verdeckt werden.
(Füße können entfernt werden)

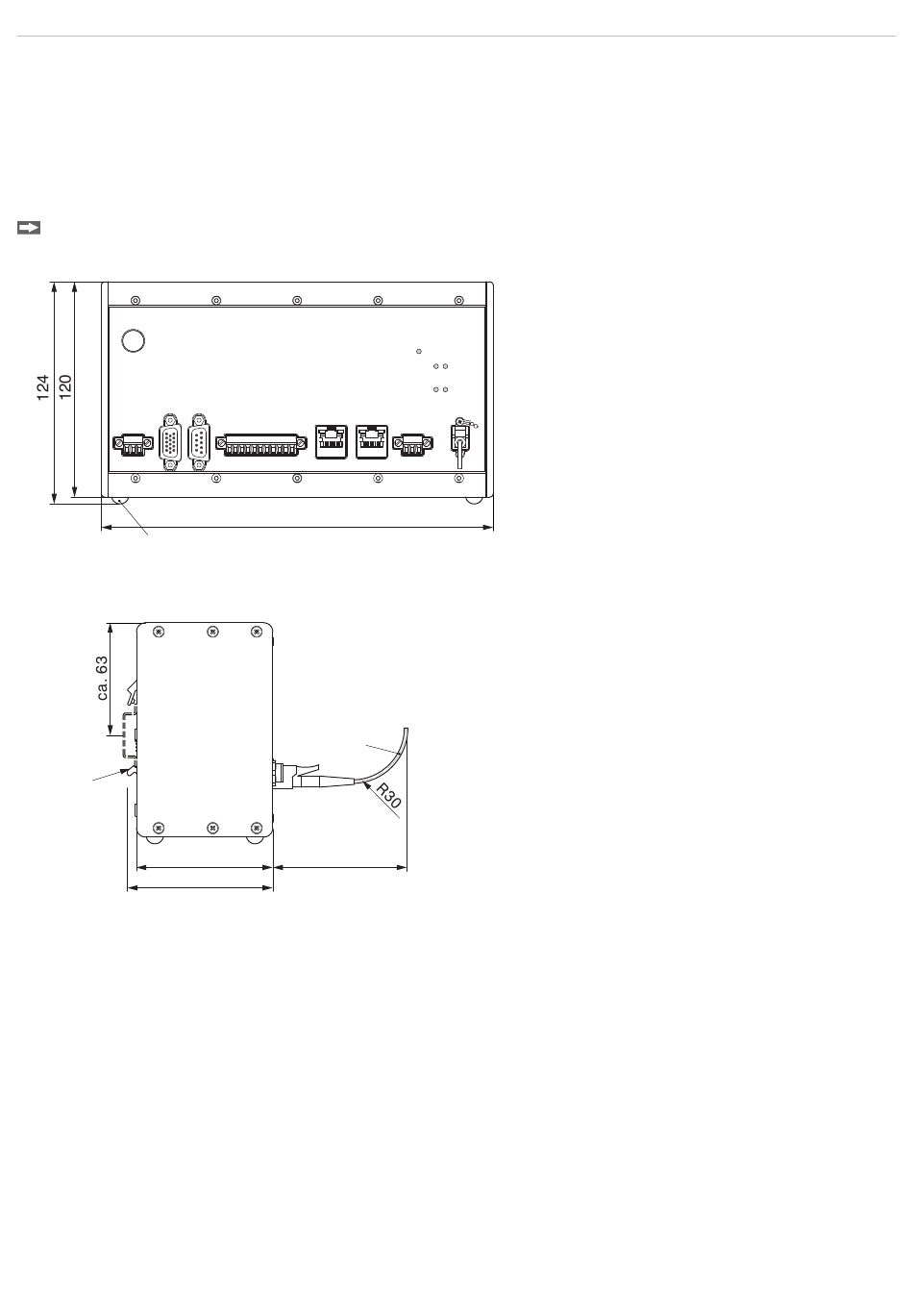

Abb. 5 Maßzeichnung Frontansicht des Controllers IMC5x00, Abmessungen in mm
Hutschienen-
halter
76,2
81,2
Abb. 6 Maßzeichnung Seitenansicht des Controllers IMC5x00, Abmessungen in mm
IMS5x00
218
LWL-Kabel
des Sensors
Alle anderen
Kabel: kürzerer
Bauraum
ca. 75
Seite 18
