Erweiterte Einstellungen
7.2

Messwertaufnahme

7.2.1

Messrate

Die Auswahl der Messrate erfolgt im Menü Einstellungen > Messwertaufnahme > Messrate.
Wählen Sie die gewünschte Messrate aus.
Die Messrate kann in einem Bereich von 0,1 kHz bis 6 kHz eingestellt werden. Die Schrittweite beträgt 100 Hz.
Vorgehensweise:
Positionieren Sie das Messobjekt in die Mitte des Messbereichs. Verändern Sie die Messrate, bis Sie über den
gesamten Messbereich ein stabiles Signal erhalten, das aber nicht übersättigt ist.
Sensor

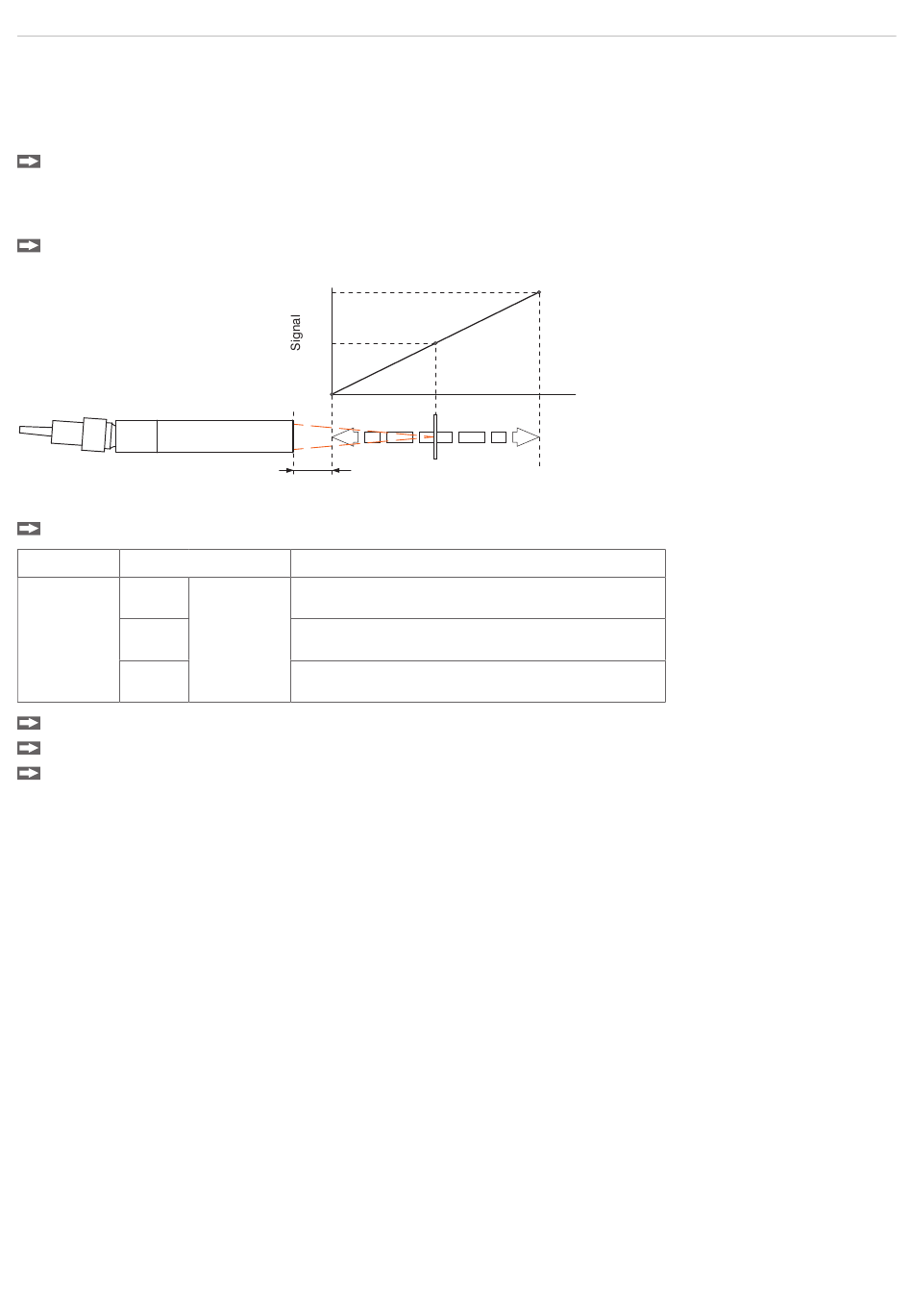

Abb. 37 Definition Messbereich und Ausgangssignal
Verfolgen Sie dazu die LED Intensity.
LED Zustand
Rot
Intensity Gelb
Grün
Wählen Sie die Messrate so, dass die LED Intensity grün leuchtet.
Wechseln Sie eventuell die Belichtungsart, verwenden Sie Manueller Modus, siehe
Nehmen Sie die gewünschte Messrate und passen Sie die Belichtungszeit an, oder die Belichtungszeit bestimmt
die mögliche Messraten.
Ist das Signal niedrig (LED Intensity leuchtet gelb) oder gesättigt (LED Intensity leuchtet rot), misst der Controller,
aber die Messgenauigkeit entspricht möglicherweise nicht den spezifizierten technischen Daten.
IMS5x00
100 %
50
0
MBA
MBA
Beschreibung
Rohsignal in Sättigung oder kein Peak auswertbar
dauerhaft Peak auswertbar, jedoch mit reduzierter Linearität
Peak auswertbar, spezifiziertes Messergebnis
Weg
MBM MBE
Messobjekt
Messbereich (MB)
Kap. 7.2.3.
Seite 46
