Funktionsprinzip, Technische Daten
3.
Funktionsprinzip, Technische Daten
3.1
Sensormodelle

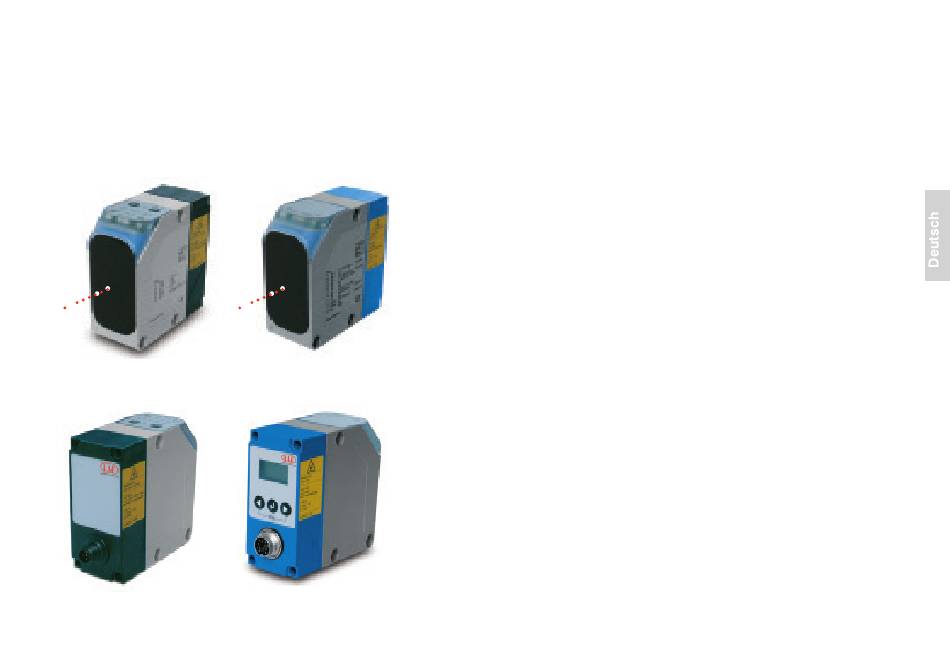

Abb.3.1: Frontansicht
Abb.3.2: Frontansicht
ILR1020/1021
ILR110x/115x
Abb.3.3: Rückansicht
Abb.3.4: Rückansicht
ILR1020/1021
ILR110x/115x
Die Sensoren der Reihe ILR102x/110x/115x arbeiten
nach dem Prinzip der gepulsten Lichtlaufzeitmes-
sung. Die Sensoren messen den Abstand zu einem
Messobjekt (ILR1020/1100/1150) oder einem Reflektor
(ILR1021/1101/1151). Die Entfernungsmessung erfolgt
berührungslos mit einem Infrarot-Laser. Ein zusätzlicher
Rotlicht-Ziellaser ermöglicht die schnelle Justage des
Sensors.
Die Messwerte werden über eingebaute analoge oder
digitale Standardschnittstellen zur Verfügung gestellt.
Die Sensoren der Reihe ILR102x verfügen über:
• 2 Tasten zur kompletten Einstellung vor Ort
• Analogausgang, 4 .. 20 mA
• 2 Schaltausgänge
Die Sensoren der Reihe ILR11xx verfügen über:
• LCD Display und 3 Tasten zur Einstellung vor Ort
• RS422 Schnittstelle
• SSI kompatible Schnittstelle (GRAY oder BIN)
• 2 Schaltausgänge, Fehler- und Plausibilitätsausgang
• Bus-Kommunikation mit externem Bus-Adapter
• Analogausgang, 4 .. 20 mA, (nur ILR11x0)
