Bedienung ILR11xx
Fortsetzung Benutzer-Befehle
Befehl
Name
„IN1"
input norm Q1
„IN2"
input norm Q2
„IVL"
input visible laser
„ISB"
input stand-by
„ESM"
trigger single measurement /
Execute sing. m.
„EPW"
write parameter page /
execute parameter write
6.2.10

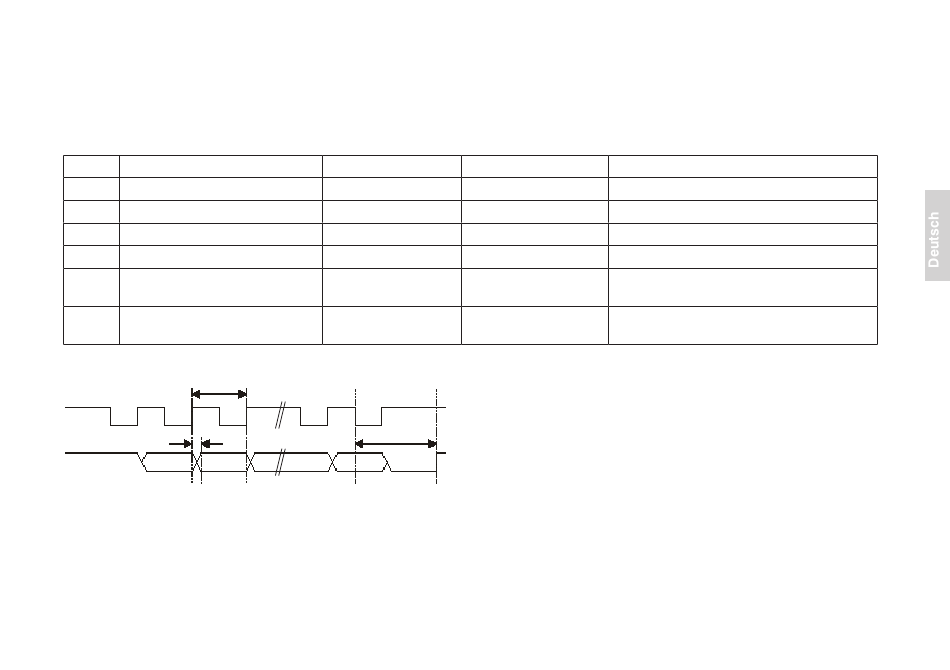

Timing SSi-kompatible Schnittstelle
T
Clock
Tv
Daten SSI
Gn
Gn-1
Achtung: Bei der SSI kompatiblen Übertragung erfolgt die
Datenaktualisierung synchron mit dem Auslesezyklus. Die
Daten sind so aktuell wie der zeitliche Abstand zwischen
zwei Auslesungen, ein periodisches Auslesen wird des-
halb empfohlen. Nach einer längeren Auslesepause kann
der Datengehalt bei der ersten Auslesung „veraltet" sein
und sollte ignoriert werden.
Daten zum ILR11xx
„0" , „1"
„0" , „1"
„0" , „1"
„0" , „1"
-
-
T
min. 2 µSec = 500 kHz; max. 13 µSec = 77 kHz
Tm
Tv = Verzögerungszeit max. 360 ns
Tm = minimale Zeit zwischen letzter steigender
Gn1
Gn0
Taktflanke und Neuladen der SSI ca. 24 µSec.
Gn = höchstwertiges Datenbit (Gray Code)
24-Bit-Übertragung: G1 = zweitniedrigstes Da-
tenbit, G0 = niederwertigstes Datenbit
24+E-Übertragung: G1 = niederwertigstes Da-
tenbit, G0 = Fehlerbit
25-Bit-Übertragung: G1 = zweitniedrigstes Da-
tenbit, G0 = niederwertigstes Datenbit
Daten vom ILR11xx
Bedeutung
ACK
„0" = Q, „1" = Q invertiert
ACK
„0" = Q, „1" = Q invertiert
ACK
„0" = Ziellaser ein „1" = Ziellaser aus
ACK
„0" = Betrieb „1" =Stand-by
<messwert>
Messwertanforderung bei Einzelmess-
wertausgabe
ACK
Parameter werden abgespeichert
= Periodendauer des Taktsignals,
Seite 37
