Funktionsprinzip, Technische Daten

3. Funktionsprinzip, Technische Daten
3.1

Kurzbeschreibung

Das optoNCDT 1320 arbeitet nach dem Prinzip der optischen Triangulation, d. h. ein sichtbarer, modulierter Lichtpunkt wird auf die
Oberfläche des Messobjektes projiziert.
Der diffuse Anteil der Reflexion dieses Lichtpunktes wird von einer Empfängeroptik, die in einem bestimmten Winkel zur optischen
Achse des Laserstrahls angeordnet ist, abstandsabhängig auf einem ortsauflösenden Element (CMOS) abgebildet.
Ein Signalprozessor im Sensor berechnet aus dem Ausgangssignal des CMOS-Elements den Abstand des Lichtpunktes auf dem
Messobjekt zum Sensor. Der Abstandswert wird linearisiert und über die Analog- oder die RS422-Schnittstelle ausgegeben
optoNCDT

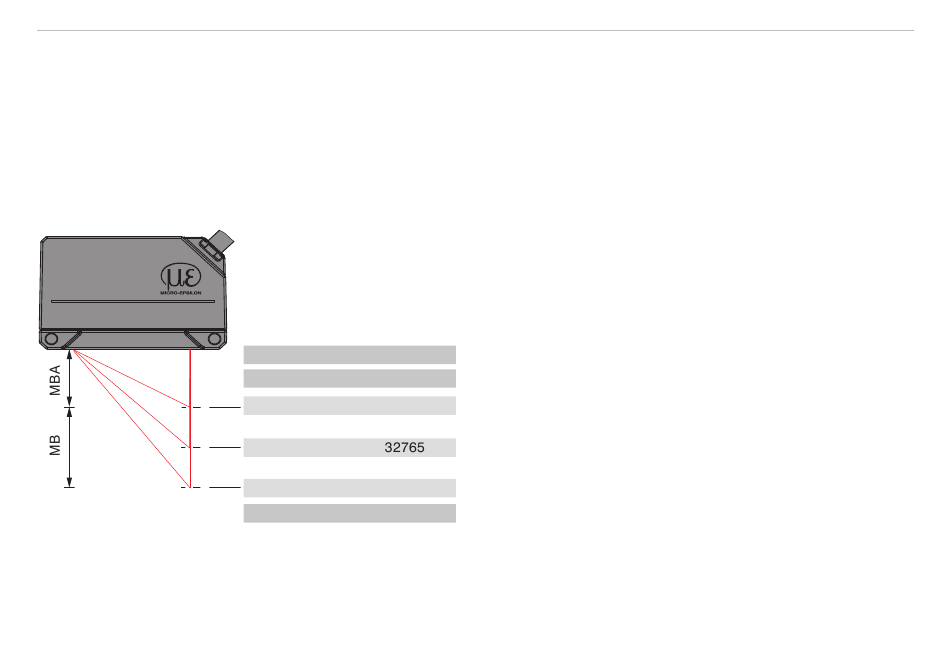

Abb. 3 Begriffsdefinition
3.2

Auto-Target Kompensation (ATC)

Die Auto-Target-Compensation (ATC) sorgt für eine stabile Ausregelung unabhängig von der Farbe und Helligkeit des Messobjekts.
Dank des kleinen Messflecks können auch kleinste Objekte zuverlässig detektiert werden.
optoNCDT 1320
Stromausgang Digitalwert
3 mA 262077
4 mA (MBA) 643
12 mA (MBM)
20 mA (MBE) 64887
3 mA 262078
MB = Messbereich
MBA = Messbereichsanfang
MBM = Messbereichsmitte
MBE = Messbereichsende
