MICRO-EPSILON optoNCDT 1900 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. MICRO-EPSILON Anleitungen
  4. Sensoren
  5. optoNCDT 1900
  6. Betriebsanleitung

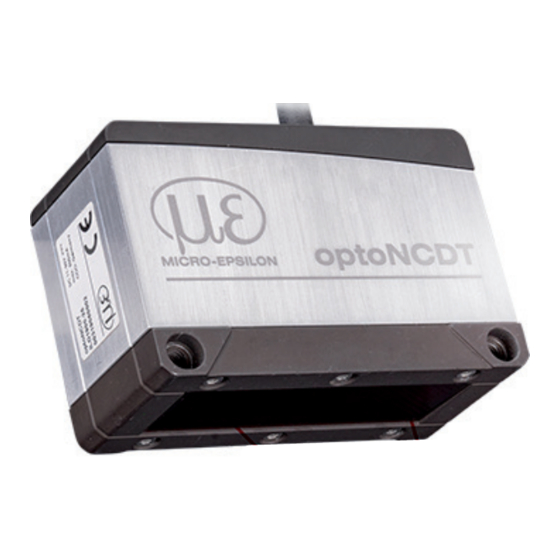

MICRO-EPSILON optoNCDT 1900 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für optoNCDT 1900:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ILD1900-10
ILD1900-25
ILD1900-50
Betriebsanleitung
optoNCDT
1900

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MICRO-EPSILON optoNCDT 1900

Inhaltszusammenfassung für MICRO-EPSILON optoNCDT 1900

  • Seite 1 Betriebsanleitung optoNCDT 1900 ILD1900-10 ILD1900-25 ILD1900-50...
  • Seite 2 Intelligente laseroptische Wegmessung MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 e-mail info@micro-epsilon.de www.micro-epsilon.de...

  • Seite 3: Inhaltsverzeichnis

    Mechanische Schwingungen .................. 20 5.1.2.5 Bewegungsunschärfen .................... 20 5.1.2.6 Oberflächenrauhigkeiten ..................21 5.1.2.7 Winkeleinflüsse ......................22 5.1.3 Optimierung der Messgenauigkeit ....................23 Mechanische Befestigung, Maßzeichnung ....................24 5.2.1 Allgemein ............................24 5.2.2 Befestigung........................... 24 Bedien- und Anzeigeelemente ........................26 optoNCDT 1900...
  • Seite 4 7.5.1 Vorbemerkung ..........................53 7.5.2 Messkonfiguration ........................53 7.5.3 Messrate ............................53 7.5.4 Triggerung ............................ 54 7.5.4.1 Allgemein ........................54 7.5.4.2 Triggerung der Messwertaufnahme ................. 56 7.5.4.3 Triggerung der Messwertausgabe ................56 7.5.5 Auswertebereich maskieren, ROI ....................57 optoNCDT 1900...
  • Seite 5 Tastensperre ..........................77 7.8.4 Laden, Speichern ......................... 78 7.8.5 Import, Export ..........................80 7.8.6 Zugriffsberechtigung ........................81 7.8.7 Sensor zurücksetzen ........................82 Digitale Schnittstelle RS422 ....................83 Vorbemerkungen ............................83 Messdatenformat ............................83 Konvertierung des binären Datenformates ....................84 optoNCDT 1900...
  • Seite 6 A 3.2.3 Triggerung ..........................101 A 3.2.3.1 TRIGGERLEVEL, Aktivpegel Tiggerung ..............101 A 3.2.3.2 TRIGGERMODE ...................... 101 A 3.2.3.3 TRIGGERSOURCE, Triggerquelle ................101 A 3.2.3.4 TRIGGERAT, Wirkung des Triggereingangs ............101 A 3.2.3.5 MFILEVEL, Eingangspegel Multifunktionseingang ..........101 optoNCDT 1900...
  • Seite 7 ROI, Videosignal, Maskierung des Auswertebereichs ........... 109 A 3.2.8.9 COMP , Messwertmittelung ..................110 A 3.2.8.10 Liste möglicher Signale für das Mastern ..............110 A 3.2.8.11 MASTER ........................111 A 3.2.8.12 MASTERSIGNAL ..................... 111 A 3.2.8.13 MASTERSOURCE ....................111 optoNCDT 1900...
  • Seite 8 Bedienmenü ..............................117 A 4.1 Reiter Home ..............................117 A 4.2 Reiter Einstellungen ............................. 117 A 4.2.1 Eingänge ............................ 117 A 4.2.2 Messwertaufnahme ........................118 A 4.2.3 Signalverarbeitung ........................120 A 4.2.4 Ausgänge ........................... 121 A 4.2.5 Systemeinstellungen ........................123 optoNCDT 1900...

  • Seite 9: Sicherheit

    > Beschädigung oder Zerstörung des Sensors Schützen Sie das Sensorkabel vor Beschädigung. Bringen Sie das Kabel lastfrei an, Kabel nach ca. 25 cm abfangen und Pigtail am Stecker abfangen, z. B. durch Kabelbinder. > Zerstörung des Sensors Ausfall des Messgerätes optoNCDT 1900 Seite 9...

  • Seite 10: Hinweise Zur Ce-Kennzeichnung

    Die EU-Konformitätserklärung wird gemäß der EU-Richtlinie, Artikel 10, für die zuständige Behörde zur Verfügung gehalten Bestimmungsgemäße Verwendung - Das optoNCDT 1900 ist für den Einsatz im Industrie- und Laborbereich konzipiert. Es wird eingesetzt zur ƒ Weg-, Abstands-, Positions- und Dickenmessung ƒ...

  • Seite 11: Bestimmungsgemäßes Umfeld

    Die Schutzart gilt nicht für optische Eingänge, da deren Verschmutzung zur Beeinträchtigung oder Ausfall der Funktion führt. - Temperaturbereich ƒ Betrieb: 0 ... 50 °C ƒ Lagerung: -20 ... 70 °C - Luftfeuchtigkeit: 5 - 95 % (nicht kondensierend) - Umgebungsdruck: Atmosphärendruck Die Schutzart ist beschränkt auf Wasser, keine Bohremulsionen oder Ähnliches. optoNCDT 1900 Seite 11...

  • Seite 12: Lasersicherheit

    Lasersicherheit Lasersicherheit Das optoNCDT 1900 arbeitet mit einem Halbleiterlaser der Wellenlänge 670 nm (sichtbar/rot). Die Sensoren sind in die Laserklasse 2 eingeordnet. Der Laser wird gepulst betrieben, die maximale optische Leistung ist ≤1 mW. Die Pulsfrequenz hängt von der eingestellten Messrate ab (0,25 … 10 kHz). Die Pulsdauer der Peaks wird abhängig von der Messrate und Reflektivität des Messobjektes geregelt und kann 4 ...
  • Seite 13 Der Betrieb des Lasers wird optisch durch die LED am Sensor angezeigt, siehe Kap. 5.3. Die Gehäuse des optoNCDT 1900 dürfen nur vom Hersteller geöffnet werden, siehe Kap. Für Reparatur und Service sind die Sensoren in jedem Fall an den Hersteller zu senden.

  • Seite 14: Funktionsprinzip, Technische Daten

    Funktionsprinzip, Technische Daten Kurzbeschreibung Das optoNCDT 1900 arbeitet nach dem Prinzip der optischen Triangulation, d. h. ein sichtbarer, modulierter Lichtpunkt wird auf die Oberfläche des Messobjektes projiziert. Der diffuse Anteil der Reflexion dieses Lichtpunktes wird von einer Empfängeroptik, die in einem bestimmten Winkel zur optischen Achse des Laserstrahls angeordnet ist, abstandsabhängig auf einem ortsauflösenden Element (CMOS) abgebildet.

  • Seite 15: Advanced Surface Kompensation

    Funktionsprinzip, Technische Daten Advanced Surface Kompensation Der optoNCDT 1900 ist mit einer intelligenten Oberflächenregelung ausgestattet. Neue Algorithmen erzeugen stabile Messergebnisse auch auf anspruchsvollen Oberflächen mit wechselnden Reflektionen. Darüber hinaus kompensieren die neuen Algorithmen Umge- bungslicht bis zu 50.000 Lux. Der Sensor verfügt daher über die höchste Fremdlichtbeständigkeit in seiner Klasse und ist auch in stark beleuchteten Umgebungen einsetzbar.

  • Seite 16: Technische Daten

    1 x RS422 Synchronisationseingang Trigger in, Sync in, Master/Slave, Master/Slave alternierend Digitale Schnittstelle RS422 / 18 Bit, PROFINET EtherNet/IP Analogausgang 4 … 20 mA / 0 … 5 V / 0 … 10 V (16 bit; frei skalierbar innerhalb des Messbereichs) optoNCDT 1900 Seite 16...
  • Seite 17 2 x Farb-LED für Power / Status d.M. = des Messbereichs, MBA = Messbereichsanfang, MBM = Messbereichsmitte, MBE = Messbereichsende Angaben gültig für weiße, diffus reflektierende Oberflächen (Micro-Epsilon Referenz-Keramik für ILD-Sensoren) 1) Werkseinstellung: Messrate 4 kHz, Median 9; Ändern der Werkseinstellung erfordert IF2001/USB Konverter (siehe Zubehör)

  • Seite 18: Lieferung

    Wenden Sie sich bitte bei Schäden oder Unvollständigkeit sofort an den Hersteller oder Lieferanten. Optionales Zubehör finden Sie im Anhang, siehe Kap. Lagerung Temperaturbereich Lager: -20 ... +70 °C Luftfeuchtigkeit: 5 - 95 % (nicht kondensierend) optoNCDT 1900 Seite 18...

  • Seite 19: Montage

    Echtzeit und anschließender Regelung, siehe Kap. 3.2. Für dunkle oder glänzende Messobjekte, wie zum Beispiel schwarzer Gummi, kann aber eine längere Belichtungszeit erforderlich sein. Die maximale Belichtungszeit ist an die Messrate gekoppelt und kann nur durch ein Herabsetzen der Messrate des Sensors erhöht werden. optoNCDT 1900 Seite 19...

  • Seite 20: Fehlereinflüsse

    5.1.2.1 Fremdlicht Die Sensoren der Reihe optoNCDT 1900 besitzen durch ihr eingebautes optisches Interferenzfilter eine sehr gute Fremd- lichtunterdrückung. Bei glänzenden Messobjekten und bei herabgesetzter Messrate kann es jedoch zu Störungen durch Fremdlicht kommen. In diesen Fällen empfiehlt sich das Anbringen von Abschirmungen gegen das Fremdlicht oder Einschalten der Funktion Hintergrundausblendung.

  • Seite 21: Oberflächenrauhigkeiten

    Eine geeignete Wahl der Mittelungszahl kann die Vergleichbarkeit der optischen und mechanischen Messung verbessern. h > 5 µm Keramische Referenzoberfläche Oberfläche, strukturiert Empfehlung zur Parameterwahl: - Wählen Sie die Mittelungszahl so, dass ein vergleichbar großes Oberflächenstück wie bei der mechanischen Messung gemittelt wird. optoNCDT 1900 Seite 21...

  • Seite 22: Winkeleinflüsse

    Oberflächen mit stark direkter Reflexion störend. Diese Einflüsse sind besonders bei der Abtastung profilierter Oberflächen zu beachten. Prinzipiell unterliegt das Winkelverhalten bei der Triangulation auch dem Reflexionsvermögen der Messobjektoberfläche. optoNCDT X-Achse Y-Achse Winkel Abb. 5 Messfehler durch Verkippung bei diffuser Reflexion optoNCDT 1900 Seite 22...

  • Seite 23: Optimierung Der Messgenauigkeit

    Oberflächen Bei Bohrungen, Sacklöchern und Kanten in der Oberfläche von bewegten Teilen ist der Sensor so anzuordnen, dass die Kante nicht den Laserpunkt verdeckt. Richtig optoNCDT Falsch (Schatten) Abb. 7 Sensoranordnung bei Bohrungen und Kanten optoNCDT 1900 Seite 23...

  • Seite 24: Mechanische Befestigung, Maßzeichnung

    5.2.1 Allgemein Der Sensor optoNCDT 1900 ist ein optisches System, mit dem im µm-Bereich gemessen wird. Trifft der Laserstrahl nicht senkrecht auf die Objektoberfläche auf, sind Messunsicherheiten nicht auszuschließen. Achten Sie bei der Montage und im Betrieb auf eine sorgsame Behandlung des Sensors. Be- festigen Sie den Sensor ausschließlich an den vorhandenen Durchgangsbohrungen auf einer...
  • Seite 25 MBA = Messbereichsanfang Grenzen für freizuhaltenden Bauraum Bereich, welcher von fremden Lichtquellen und/ oder deren Spiegelungen freizuhalten ist 47,5 +0,012 ø6 H7 Abb. 10 Maßzeichnung Stecker 0,02 0,02 Sensorkabel ø4,8 Abb. 9 Maßzeichnung Bohrbild ±0,1 Montageplatte optoNCDT 1900 Seite 25...

  • Seite 26: Bedien- Und Anzeigeelemente

    Werk sind die beiden Tasten fünf Minuten nach - im Messmodus: Auswahl der Funktionen Presets, Mittelung dem Einschalten der Spannungsversorgung aktiv. und Messfrequenz siehe Kap. Danach werden sie automatisch gesperrt, um Taste Select Bedeutung Fehlbedienungen zu vermeiden. - Sensorparametrierung - Teachen oder Mastern optoNCDT 1900 Seite 26...

  • Seite 27: Elektrische Anschlüsse

    Montage Elektrische Anschlüsse 5.4.1 Anschlussmöglichkeiten Quelle Kabel/Versorgung Interface Endgerät PC1900-x/OE PC1900-x/OE IF2030/PNET IF2030/ENETIP IF2001/USB IF2004/USB PS 2020 PC1900-x/IF2008 (IF2008-Y) PC1900-x/IF2008 und IF2008-Y Adapterkabel IF2008/PCIE PC1900-x/C-Box Sensorversorgung Ethernet erfolgt durch Peripheriegerät. C-Box/2A Abb. 11 Anschlussbeispiele am ILD1900 optoNCDT 1900 Seite 27...
  • Seite 28 IF2001/USB, RS422-USB-Konverter IF2030/PNET, IF2030/ENETIP optional erhältliches Netzteil PS2020 C-Box/2A zwei RS422 IF2004/USB vier IF2008/PCIE, PCI-Interfacekarte vier SPS, ILD1900 o. ä. Funktionseingang: Trigger Schalter, Taster, SPS, o.ä. Schalteingang Laser On/Off Abb. 12 Max. Sensorkanäle an den Peripheriegeräten optoNCDT 1900 Seite 28...

  • Seite 29: Anschlussbelegung

    15 rosa Gesamtschirm Analogausgang Rx + 9 grün RS422 - Eingang Intern mit 120 Ohm abgeschlossen mit Schirm (symmetrisch) Rx - 16 gelb PC1900-x mit offenen Enden 1) Werden in der Betriebsart „Triggerung“ als Triggereingänge verwendet. optoNCDT 1900 Seite 29...

  • Seite 30: Versorgungsspannung

    Sensor PC1900-x/OE räte, nicht gleichzeitig für Antriebe oder Farbe 11 ... ähnliche Impulsstörquellen verwenden. 30 VDC ILD1900 MICRO-EPSILON empfiehlt die Verwen- dung des optional erhältlichen Netzteils PS2020 für den Sensor. blau Masse Abb. 13 Anschluss Versorgungsspannung optoNCDT 1900 Seite 30...

  • Seite 31: Laser Einschalten

    Es ist kein externer Widerstand zur Strombegrenzung erforderlich. Für permanent „Laser on“ Pin 3 und Pin 14 verbinden. Reaktionszeit: Nachdem der Laser eingeschaltet wurde, braucht der Sensor circa 10 ms Zeit bis korrekte Messdaten gesendet wer- den. optoNCDT 1900 Seite 31...

  • Seite 32: Analogausgang

    ≤ 33 nF GND (Pin 2) schwarz Spannungsausgang ILD1900 = 50 Ohm, I = 5 mA, Kurzschlussschutz ab 7 mA U out 11... = 50 Ohm > 20 MOhm 30 VDC ≤ 100 nF Abb. 15 Beschaltung Analogausgang optoNCDT 1900 Seite 32...

  • Seite 33: Multifunktionseingang

    Adern, z. B. PC1900-x/OE. Tx -(Pin 15) rosa Rx -(Pin 4) Rx + (Pin 9) grün Tx + (Pin 1) Rx -(Pin 16) gelb Tx -(Pin 2) GND (Pin 14) blau GND (Pin 9) Abb. 17 Pin-Belegung IF2001/USB optoNCDT 1900 Seite 33...

  • Seite 34: Schaltausgang

    (kein Fehler, keine Grenzwertverletzung) NPN (Low side) ca. +U PNP (High side) ca. GND Push-Pull Push-Pull, negiert Abb. 19 Schaltverhalten Schaltausgang Die Schaltausgänge werden bei fehlendem Messobjekt, Messobjekt zu nah/zu fern, kein gültiger Messwert oder einer Grenzwertver- letzung aktiviert. optoNCDT 1900 Seite 34...

  • Seite 35: Steckverbindung Und Sensorkabel

    Das fest angeschlossene Sensorkabel ist schleppkettentauglich. Unbenutzte offene Kabelenden müssen zum Schutz vor Kurzschlüssen oder Fehlfunktionen des Sensors isoliert werden. MICRO-EPSILON empfiehlt die Verwendung der schleppkettenfähigen Standard-Anschlusskabel PC1900 aus dem optionalem Zube- hör, siehe Kap. Befestigen Sie die Steckverbindung von Kabelstecker und -buchse, wenn Sie ein schleppkettentaugliches Sensorkabel PC1900 verwenden.

  • Seite 36: Betrieb

    Betrieb Herstellung der Betriebsbereitschaft Montieren Sie das optoNCDT 1900 entsprechend den Montagevorschriften, siehe Kap. Verbinden Sie den Sensor mit nachfolgenden Anzeige- oder Überwachungseinheiten und der Spannungsversorgung. Die Laserdiode im Sensor wird nur aktiviert, wenn am Eingang Laser on/off Pin 3 mit Pin 14 verbunden ist, siehe Kap. 5.4.4.

  • Seite 37: Bedienung Mittels Webinterface

    Klicken Sie auf die Schaltfläche Sensor. Wählen Sie einen gewünschten Sensor aus. Klicken Sie auf die Schaltfläche Das Programm sucht auf den verfügbaren Öffne Webseite. Schnittstellen nach angeschlossenen Sensoren der Reihe ILD1900. Abb. 20 Hilfsprogramm zur Sensorsuche und Start Webinterface optoNCDT 1900 Seite 37...

  • Seite 38: Zugriff Über Webinterface

    Sie bei der Konfiguration des Sensors. Abhängig von der gewählten Messrate und des genutzten PC‘s kann es zu einer dynamischen Messwertreduktion in der Darstel- lung kommen. D. h. nicht alle Messwerte werden an das Webinterface zur Darstellung und Speicherung übertragen. optoNCDT 1900 Seite 38...
  • Seite 39 Der Bereich Diagrammtyp ermöglicht den Wechsel zwischen der grafischen Darstellung eines Messwertes oder des Videosignals. Nach der Parametrierung sind alle Einstellungen in einem Parametersatz dauerhaft zu speichern, damit sie beim nächsten Ein- schalten des Sensors wieder zur Verfügung stehen. Verwenden Sie dazu die Schaltfläche Einstellungen speichern. optoNCDT 1900 Seite 39...

  • Seite 40: Auswahl Messkonfiguration

    Konfiguration der Einstellungen, die für das gewählte Material die besten Ergebnisse erzielt. Standard Keramik, Metall Wechselnde Oberflächen Leiterplatten (PCB), Hybrid-Material Material mit Eindringen Kunststoffe (Teflon, POM), Materialien mit starker Eindringtiefe des Lasers 1) Verfügbar für die Sensormodelle ILD1900-10/25/50 optoNCDT 1900 Seite 40...

  • Seite 41: Messwertdarstellung Im Webbrowser

    Speichern öffnet den Windows-Auswahldialog für Dateiname und Speicherort, um die letzten 10.000 Werte in eine CSV- Datei (Trennung mit Semikolon) zu speichern. Klicken Sie auf die Schaltfläche (Start), um die Anzeige der Messergebnisse zu starten. optoNCDT 1900 Seite 41...
  • Seite 42 Skalierung der x-Achse: Bei laufender Messung kann mit dem linken Slider das Gesamtsignal vergrößert (gezoomt) werden. Ist das Diagramm gestoppt, kann auch der rechte Slider verwendet werden. Das Zoomfenster kann auch mit der Maus in der Mitte des Zoomfensters (Pfeilkreuz) verschoben werden. Auswahl eines Diagrammtyps: Messwert- oder Videosignaldarstellung. optoNCDT 1900 Seite 42...

  • Seite 43: Videosignaldarstellung Im Webbrowser

    Das Diagramm im rechten großen Diagrammbereich stellt das Videosignal der Empfängerzeile dar. Das Videosignal im Diagramm- bereich zeigt die Intensitätsverteilung über den Pixeln der Empfängerzeile an. Links 0 % (Abstand klein) und rechts 100 % (Abstand groß). Der zugehörige Messwert ist durch eine senkrechte Linie (Peakmarkierung) markiert. Abb. 23 Webseite Videosignal optoNCDT 1900 Seite 43...
  • Seite 44 Mitten innerhalb dieses Bereiches liegen, können als Messwert berechnet werden. Der maskierte Bereich kann bei Bedarf einge- schränkt werden und wird dann rechts und links durch eine zusätzliche hellblaue Schattierung begrenzt. Die im resultierenden Bereich verbleibenden Peaks werden für die Auswertung verwendet. optoNCDT 1900 Seite 44...

  • Seite 45: Parametrierung Über Ascii-Befehle

    Der Messwert N steht nach vier Zyklen am Ausgang bereit. Die Verzöge- rungszeit zwischen Erfassung und Beginn der Ausgabe beträgt demnach 400 µs. Da die Abarbeitung in den Zyklen parallel erfolgt, wird nach weiteren µs der nächste Messwert (N+1) ausgegeben. optoNCDT 1900 Seite 45...

  • Seite 46: Betrieb

    Einstellungen speichern, function aktivieren Legende durch Optionen navigieren; Taste select function kurz drücken <0,5 Sek. Auswahl treffen; Menü betreten, verlassen; select function Taste ca. 3 Sek. gedrückt halten Taste ca. 3 Sek. gedrückt halten optoNCDT 1900 Seite 46...
  • Seite 47 LED State rot blinkend 2 kHz 10 kHz Messfrequenz 250 Hz 500 Hz 1 kHz select select select select 4 kHz LED Output gelb blinkend select select select select Einstellungen speichern, aktivieren optoNCDT 1900 Seite 47...

  • Seite 48: Sensor-Parameter Einstellen

    Wenn Sie die Parametrierung nicht im Sensor dauerhaft speichern, gehen die Einstellungen nach dem Ausschalten des Sensors wieder verloren. Übersicht Parameter Nachfolgende Parameter können Sie im optoNCDT 1900 einstellen bzw. ändern, siehe Reiter Einstellungen. Eingänge Laserleistung, Synchronisation, Multifunktionseingang, Abschlusswiderstand Messwertaufnahme...

  • Seite 49: Eingänge

    HTL: Low ≤ 3 V; High ≥ 8 V Abschlusswiderstand Ein/Aus Für eine Synchronisation muss der Abschlusswiderstand mit 120 Ohm im letzten Slave aktiviert werden. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 49...

  • Seite 50: Synchronisation

    Sensor-Parameter einstellen Synchronisation 7.4.1 Synchronisation über Sync +/- Anschlüsse Werden zwei Sensoren am gleichen Messobjekt betrieben, können sie untereinander synchronisiert werden. Das optoNCDT 1900 unterscheidet zwei Synchronisationsarten: Anwendung Gleichzeitige Die Sensoren Differenzmessungen (Dicke, Höhendifferenz) an undurchsichtigen Messobjekten. Dafür ist Synchronisation messen im gleichen der Sensor 1 als „Master“...
  • Seite 51 Sync + Symmetrischer RS422-Pegel, Abschlusswi- Synchron-Ausgang (Master) oder derstand 120 Ohm schaltbar, grau-rosa Synchron-Eingang (Slave) Eingang oder Ausgang je nach Synchronisationsmodus wählbar Sync - rot-blau 17-pol. Steckverbinder, M12, Stiftseite Kabelstecker Pigtail Abb. 27 Auszug Anschlussbelegung optoNCDT 1900 Seite 51...

  • Seite 52: Synchronisation Über Den Multifunktionseingang

    Abb. 28 Signalquelle synchronisiert Sensoren Signal Pin Erläuterung Adernfarbe PC1900-x Systemmasse Versorgung, Schaltsignale (Laser on/off, Zero, Limits) blau Multifunktionseingang Schalteingang TrigIn, Zero/Master, TeachIn, SlaveIn, siehe Kap. 5.4.6 violett 17-pol. Steckverbinder, M12, Stiftseite Kabelstecker Pigtail Abb. 29 Auszug Anschlussbelegung optoNCDT 1900 Seite 52...

  • Seite 53: Messwertaufnahme

    Bei einer maximalen Messrate von 10 kHz wird das CMOS-Element 10.000 mal pro Sekunde belichtet. Je niedriger die Messrate, um so länger ist auch die maximale Belichtungszeit. Ab Werk ist die Messrate auf 4 kHz eingestellt. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 53...

  • Seite 54: Triggerung

    Triggerung 7.5.4.1 Allgemein Die Messwertaufnahme und -ausgabe am optoNCDT 1900 ist durch ein externes elektrisches Triggersignal oder per Kommando steuerbar. Dabei wird die analoge und digitale Ausgabe beeinflusst. Der Messwert zum Triggerzeitpunkt wird zeitversetzt ausgegeben, siehe Kap. 6.4. - Die Triggerung hat keine Auswirkung auf die vorgewählte Messrate bzw. das Zeitverhalten, so dass zwischen dem Triggerereignis (Pegeländerung) und dem Beginn der Ausgabe immer 4 Zyklen + 1 Zyklus (Jitter) liegen.
  • Seite 55 Software-Triggerung. Die Aufnahme der Messwerte wird durch das Kommando TRIGGERSW SET ausgelöst. Nach dem Triggerereig- nis gibt der Sensor die vorher eingestellte Anzahl an Messwerten aus oder startet eine kontinuierliche Messwertausgabe. Die Mess- wertausgabe kann auch über ein Kommando beendet werden. optoNCDT 1900 Seite 55...

  • Seite 56: Triggerung Der Messwertaufnahme

    Die Berechnung der Messwerte erfolgt fortlaufend und unabhängig vom Triggerereignis. Ein Triggerereignis löst nur die Ausgabe der Werte über eine digitale oder analoge Schnittstelle aus. In die Berechnung der Mittelwerte gehen also die unmittelbar vor dem Trigge- rereignis gemessenen Werte ein. Die Aktivierung des Datenausgabe-Triggers deaktiviert den Datenaufnahme-Trigger. optoNCDT 1900 Seite 56...

  • Seite 57: Auswertebereich Maskieren, Roi

    B. störende Reflexionen oder Fremdlicht zu unterdrücken. Auswertebereich Messbereich Abb. 32 Hellblaue Bereiche begrenzen den Auswertebereich Die Belichtungsregelung optimiert die Peaks im Auswertebereich. Somit können kleine Peaks optimal ausgeregelt werden, wenn ein hoher Störpeak außerhalb des Auswertebereiches liegt. optoNCDT 1900 Seite 57...

  • Seite 58: Belichtungsmodus

    Im manuellen Modus wird, bei eingeblendetem Videosignal, die in µs Belichtungszeit vom Anwender vorgegeben. Variieren Sie die Be- lichtungszeit, um eine Signalintensität bis max. 95 % zu erhalten. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 58...

  • Seite 59: Peakauswahl

    Anzahl wird ein Fehlerwert ausgegeben. 1) Anzahl der Messzyklen, mit der der letzte gültige Messwert ausgegeben wird. Danach wird ein Fehlerwert ausgegeben. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 59...

  • Seite 60: Signalverarbeitung

    Die Mittelwerte werden fortlaufend mit jeder Messung neu berechnet. Die gewünschte Mittelungstiefe wird erst erreicht, nachdem die Anzahl erfasster Messwerte mindestens der Mittelungstiefe entspricht. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 60...

  • Seite 61: Gleitender Mittelwert

    Die Mittelung hat keinen Einfluss auf die Messrate bzw. Datenrate bei digitaler Messwertausgabe. Die Mittelungszahlen lassen sich auch über die digitalen Schnitt stellen programmieren. Der Sensor optoNCDT 1900 wird ab Werk mit der Voreinstellung „Median 9“, d. h. mit Mittelwertbildung vom Typ Median über 9 Messwerte ausgeliefert.

  • Seite 62: Rekursiver Mittelwert

    Beispiel: Mittelwert aus fünf Messwerten ... 0 1 2 4 5 1 3 Messwerte sortiert: 1 2 3 4 5 Median = 3 ... 1 2 4 5 1 3 5 Messwerte sortiert: 1 3 4 5 5 Median (n+1) optoNCDT 1900 Seite 62...

  • Seite 63: Ausgabe-Trigger

    Der Reduktionswert n kann von 1 (jeder Messwert) bis 3.000.000 gehen. Damit können Sie langsamere Prozesse, z. B. eine SPS, an den schnellen Sensor anpassen, ohne die Messrate reduzieren zu müssen. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 63...

  • Seite 64: Ausgänge

    Ausgang mindestens aktiv ist. Schaltpegel NPN / PNP / PushPull / Die Hysterese bestimmt einen Totbereich PushPull negiert um die gewählten Grenzwerte. Mindesthaltezeit 1 ... 1000 ms Wert Hysterese 0 ... 2 x Messbereich Wert optoNCDT 1900 Seite 64...
  • Seite 65 Die Schaltausgänge 1 und 2 können unabhängig von allen anderen Kanälen aktiviert werden. Bei Benutzung des Webinterface wird die Ausgabe via RS422 abgeschaltet. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 65...

  • Seite 66: Digitalausgang, Rs422

    MBE Ende Messbereich Bit 6: Abstand nach MBE (erweitert) Bit 15: Messwert ist getriggert Bit 16, 17: Status-LED; - 00 – aus 10 – rot - 01 – grün 11 – gelb Messwertzähler 18 Bit Digitalwert [0; 262143] optoNCDT 1900 Seite 66...
  • Seite 67 Datenmenge für gewählte Baudrate 262076 es ist kein Peak vorhanden 262077 Peak liegt vor dem Messbereich (MB) 262078 Peak liegt nach dem Messbereich (MB) 262080 Messwert nicht auswertbar 262081 Peak ist zu breit 262082 Laser ist ausgeschaltet optoNCDT 1900 Seite 67...

  • Seite 68: Verhalten Digitalausgang

    Messobjekt Messobjekt Messobjekt 16 % 100 % MB 60 % 100 % MB 60 % 100 % MB -16.00 mm 84.00 mm -60.0 mm 40.00 mm -50.0 mm 50.00 mm 87746 153282 58910 124446 65464 131000 optoNCDT 1900 Seite 68...
  • Seite 69 176875 98232 Abstand nach 98232 Mastern in mm 97576 50 % 100 % 120 MBA‘ 220 MBE‘ Reserve Messbereich Abb. 33 Digitalwerte ohne Nullsetzung bzw. Masterung Abb. 34 Digitalwerte ILD1900-100 nach Masterung mit 200 mm Masterwert optoNCDT 1900 Seite 69...

  • Seite 70: Analogausgang

    - zu nah am Sensor - außerhalb MBA, oder - zu weit vom Sensor - außerhalb MBE LED State Fehler Fehler wird der Teachvorgang abgebrochen. Messobjekt im Messbereich Schalt- Abb. 35 Standardkennlinie (schwarz), umgekehrte, ausgänge benutzerdefinierte Kennlinie (rot) 1) Mit Stromausgang 3,0 mA. optoNCDT 1900 Seite 70...

  • Seite 71: Ausgangsskalierung Mit Der Taste Select

    Wird bei der Rücknahme der Ausgangsskalierung die Select-Taste länger als 10 s oder nicht innerhalb des Zeitfensters gedrückt, wird dies als Fehler über die State-LED angezeigt. Die State LED blinkt dann zwei Sekunden lang rot mit 8 Hz. optoNCDT 1900 Seite 71...

  • Seite 72: Ausgangsskalierung Über Hardwareeingang

    Abb. 38 Ablaufdiagramm für die Ausgangsskalierung Messung Pin 10 (weiß-grün) 200 ms t 4 - t 2 = 2 s Schaltausgang 1 5 ... < 10 s t 2 t 3 Abb. 39 Ablaufdiagramm für die Rücknahme der Ausgangsskalierung optoNCDT 1900 Seite 72...

  • Seite 73: Berechnung Messwert Aus Stromausgang

    Formel [3,8; < 4] MBA-Reserve Strom in mA [4; 20] Messbereich [> 20; 20,2] MBE-Reserve - 4) *|n - m| Messbereich in mm {10/25/50} m, n Teachbereich in mm [0; MB] Abstand in mm [m; n] optoNCDT 1900 Seite 73...

  • Seite 74: Berechnung Messwert Aus Spannungsausgang

    [> 5; 5,05] MBE-Reserve Spannung in V [-0,1; < 0] MBA-Reserve *|n - m| [0; 10] Messbereich [> 10; 10,1] MBE-Reserve Messbereich in mm {10/25/50} m, n Teachbereich in mm [0; MB] Abstand in mm [m; n] optoNCDT 1900 Seite 74...

  • Seite 75: Schaltausgänge

    (leitend), bei der nachfolgenden Unterschreitung = Hysteresewert Min = Minimum des Hysteresewertes wieder deaktiviert. Analoges gilt für das MBA = Messbereichsanfang Unterschreiten des unteren Grenzwertes (Min). Der Schaltaus- gang 2 reagiert auf eine Messbereichsverletzung, siehe Abb. optoNCDT 1900 Seite 75...

  • Seite 76: Datenausgabe

    - Softwarebefehl „Reset“ an Sensor senden. 7.7.5 Datenausgabe Die Messwertausgabe über die individuellen Kanäle kann in diesem Menüpunkt aktiviert bzw. deaktiviert werden. Die Einstellungen für die Schnittstellen erfolgt im Abschnitt RS422 und Analogausgang, siehe Kap. 7.7.2, siehe Kap. 7.7.3. optoNCDT 1900 Seite 76...

  • Seite 77: Systemeinstellungen

    Einsetzen der Tastensperre. Aktiv Die Tasten reagieren nicht auf Eingaben, unabhängig von der Benutzerebene. Inaktiv Keine Tastensperre, unabhängig von der Benutzerebene. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 77...

  • Seite 78: Laden, Speichern

    B. Gummi 1_21 Es öffnet sich der Dialog Mes- Es öffnet sich der Dialog Mes- und betätigen Sie die seinstellungen. seinstellungen. Eingabe mit der Schalt- Klicken Sie die Schaltfläche Klicken Sie die Schaltfläche fläche Speichern. Laden. Favorit. optoNCDT 1900 Seite 78...
  • Seite 79 Es öffnet sich der Dialog Messeinstellungen. Klicken Sie die Schaltfläche Durchsuchen. Klicken Sie die Schaltfläche Exportieren. Es öffnet sich ein Windows-Dialog zur Dateiauswahl. Wählen Sie die gewünschte Datei aus und klicken Sie Schalt- fläche Öffnen. Klicken Sie auf die Schaltfläche Importieren. optoNCDT 1900 Seite 79...

  • Seite 80: Import, Export

    Bereich Download ab. Der Dateiname für das nebenstehende Beispiel lautet damit <...\ Downloads\ILD1900_BASICSETTINGS_ME- ASSETTINGS_..JSON> Um zu vermeiden, dass beim Import ein bereits vorhandenes Setup unbeabsichtigt überschrieben wird, erfolgt eine automatische Sicherheits- abfrage, siehe nebenstehende Abbildung. optoNCDT 1900 Seite 80...

  • Seite 81: Zugriffsberechtigung

    Passwort in das Feld Passwort ein und bestätigen Sie die Eingabe mit Login. In die Benutzerebene Bediener wechseln Sie mit einem Klick auf die Schaltfläche Logout. Abb. 45 Wechsel in die Benutzerebene Experte Die Benutzerverwaltung ermöglicht die Vergabe eines benutzerdefinierten Passwortes in der Benutzerebene Experte. optoNCDT 1900 Seite 81...

  • Seite 82: Sensor Zurücksetzen

    Legt die Benutzerebene fest, mit der der Sensor nach dem Wiedereinschalten startet. beim Neustart Experte MICRO-EPSILON empfiehlt hier die Auswahl Bediener. Nach erfolgter Konfiguration des Sensors sollte der Passwortschutz aktiviert werden. Bitte notieren Sie sich das Passwort für später. 7.8.7 Sensor zurücksetzen...

  • Seite 83: Digitale Schnittstelle Rs422

    Ausgabewerten im selben Block ist das 7. Bit im H-Byte 1. In Abhängigkeit von der Messrate, Baudrate und Ausgabe- Datenrate können alle Ausgabedaten in einem Block ausgegeben werden. Ist die Datenausgabe überlastet, wird im Abstandswert ein entsprechender Fehlerwert übermittelt. Datenauswahl und Ausgabereihenfolge ist mit dem Befehl GETOUTINFO_RS422 abzufragen. optoNCDT 1900 Seite 83...

  • Seite 84: Konvertierung Des Binären Datenformates

    Auch während der Kommunikation mit dem Sensor kann dieser ständig Messwerte am RS422-Ausgang liefern. Für den Datenaustausch mit einem PC ist die PCI-BUS-Interfacekarte IF2008/PCIE von MICRO-EPSILON geeignet, die über das ebenfalls optionale Interfacekabel PC1900-x/IF2008 mit dem Sensor verbunden wird. Die IF2008/PCIE kombiniert die drei Bytes des Datenwortes und speichert sie im FIFO.

  • Seite 85: Reinigung

    - funktioniert unabhängig vom verwendeten Schnittstellentyp, - zeichnet sich durch gleiche Funktionen für die Kommunikation (Befehle) aus, - bietet ein einheitliches Übertragungsformat für alle Sensoren von MICRO-EPSILON. Für C/C++-Programmierer ist in MEDAQLib eine zusätzliche Header-Datei und eine Library-Datei integriert. Die aktuelle Treiberroutine inklusive Dokumentation finden Sie unter: www.micro-epsilon.de/service/download/...

  • Seite 86: Haftung Für Sachmängel

    Die Haftung für Sachmängel beträgt 12 Monate ab Lieferung. Innerhalb dieser Zeit werden fehlerhafte Teile, ausgenommen Verschleiß- teile, kostenlos instand gesetzt oder ausgetauscht, wenn das Gerät kostenfrei an MICRO-EPSILON eingeschickt wird. Nicht unter die Haftung für Sachmängel fallen solche Schäden, die durch unsachgemäße Behandlung oder Gewalteinwirkung entstanden oder auf Reparaturen oder Veränderungen durch Dritte zurückzuführen sind.

  • Seite 87: Anhang

    D/A Wandlung eines digitalen Messwertes, Ausgabe über Strom- und Spannungsausgang. IF2030/PNET Schnittstellenmodul zur PROFINET-Anbindung bzw. Ethernet- Anbindung eines Micro-Epsilon Sensors mit RS485 oder RS422- IF2030/ENETIP Schnittstelle, passend für Kabel PC1900-x/OE, Hutschienenge- häuse, inkl. GSDML-Datei zur Softwareeinbindung in der SPS optoNCDT 1900...
  • Seite 88 Eingang 230 VAC, Ausgang 24 VDC/2,5 A IF2008/PCIE Interfacekarte IF2008/PCIE für die synchrone Erfassung von 4 digitalen Sensorsignalen Serie optoNCDT 1900 oder andere und 2 Encoder. In Verbindung mit IF2008E können insgesamt 6 digitale Signale, 2 Encoder, 2 analoge Signale und 8 I/O Signale synchron erfasst werden.

  • Seite 89: A 2 Werkseinstellung

    Lassen Sie die Taste während des schnellen Blinkens los, wird der Sensor auf Werkseinstellungen zurückgesetzt. Halten Sie die Taste insgesamt länger als 15 Sekunden gedrückt, findet kein Rücksetzen auf Werkseinstellungen statt. Wird die Taste Select beim Einschalten (bzw. bei einem Reset) des Sensors gedrückt gehalten, wechselt der Sensor in den Bootloa- der-Modus. optoNCDT 1900 Seite 89...

  • Seite 90: A 3 Ascii-Kommunikation Mit Sensor

    []-Klammern sind zwingend einzugeben, d. h. es darf kein Parameter weggelassen werden. Alternative Eingaben von Parameter- Werten werden durch „|“ getrennt dargestellt, z. B. für „a|b|c“ können die Werte „a“, „b“ oder „c“ gesetzt werden. Parameter-Werte in <>-Klammern sind wählbar aus einem Wertebereich. optoNCDT 1900 Seite 90...
  • Seite 91 Fehlermeldungen auch Warnmeldungen („Wxxx“) ausgegeben werden. Diese sind analog zu den Fehlermeldungen aufge- baut. Bei Warnmeldungen wurde der Befehl ausgeführt. Bei Supportanfragen zum Sensor sind die Antworten auf die Befehle GETINFO und PRINT hilfreich, da sie die Sensoreinstellungen enthalten. optoNCDT 1900 Seite 91...

  • Seite 92: A 3.2 Übersicht Befehle

    Triggerart Kap. A 3.2.3.3 TRIGGERSOURCE, Triggerquelle Kap. A 3.2.3.4 TRIGGERAT Wirkung des Triggereingangs Kap. A 3.2.3.5 MFILEVEL Pegel für Schalteingang auswählen Kap. A 3.2.3.6 TRIGGERCOUNT Anzahl der auszugebenden Messwerte Kap. A 3.2.3.7 TRIGGERSW Software - Triggerimpuls optoNCDT 1900 Seite 92...
  • Seite 93 SETDEFAULT Werkseinstellungen Analogausgang Kap. A 3.2.6.1 ANALOGRANGE Spannungs- oder Stromausgang Kap. A 3.2.6.2 ANALOGSCALEMODE Analogausgang skalieren Kap. A 3.2.6.3 ANALOGSCALERANGE Skalierungsgrenzen Analogausgang Kap. A 3.2.6.4 ANALOGSCALESOURCE Port für Teachfunktion Tastenfunktion Kap. A 3.2.7.1 KEYLOCK Tastensperre einrichten optoNCDT 1900 Seite 93...
  • Seite 94 A 3.2.9.3 OUTREDUCECOUNT Reduzierung Messwertausgabe Kap. A 3.2.9.4 OUTHOLD Fehlerbehandlung einstellen Kap. A 3.2.9.5 GETOUTINFO_RS422 Vorgesehene Daten für die RS422 auflisten Kap. A 3.2.9.6 META_OUT_RS422 Mögliche Daten für RS422 Kap. A 3.2.9.7 OUT_RS422 Messwertübertragung mit RS422 optoNCDT 1900 Seite 94...

  • Seite 95: A 3.2.1 Allgemeine Befehle

    Cursor, der Sensor wartet auf eine Eingabe E<dd> <Msg> Fehlermeldung, die Ausführung wurde abgelehnt W<dd> <Msg> Warnmeldung <ddd> dreistellig <Msg> Meldung Formaterklärung Gruppierung Optionale Parameter <> Platzhalter Alternative Enthält ein Parameter Leerzeichen, sind diese in Anführungszeichen zu setzen. optoNCDT 1900 Seite 95...

  • Seite 96: A 3.2.1.2 Getinfo, Sensorinformation

    001.000 -> A 3.2.1.3 LANGUAGE, Sprache Webinterface LANGUAGE DE | EN Bestimmt die Sprache für das Webinterface. - DE: Sprache auf Deutsch setzen - EN: Sprache auf Englisch setzen Die gewählte Spracheinstellung wird im Webinterface wirksam. optoNCDT 1900 Seite 96...

  • Seite 97: A 3.2.1.4 Reset, Sensor Booten

    - MEASCNT: setzt den Messwertzähler zurück A 3.2.1.6 ECHO, Umschalten der Befehlsantwort, ASCII-Schnittstelle ECHO ON|OFF Einstellung der Befehlsantwort bei einem ASCII-Befehl: - ON: Befehlsantwort ein, z. B. <Kdo> ok (oder Fehlermeldung) -> - OFF: Befehlsantwort aus, z. B. -> optoNCDT 1900 Seite 97...

  • Seite 98: A 3.2.1.7 Print, Sensoreinstellungen

    COMP MEDIAN 9 ERROROUTHOLD 0 TRIGGERSOURCE NONE ERRORLIMITCOMPARETO1 LOWER TRIGGERMODE EDGE ERRORLIMITCOMPARETO2 LOWER TRIGGERLEVEL HIGH ERRORLIMITVALUES1 0.0000 10.0000 TRIGGERAT INPUT ERRORLIMITVALUES2 0.0000 10.0000 TRIGGERCOUNT 1 ERRORHYSTERESIS 0.0000 MASTERSIGNAL SHUTTERMODE MEAS MASTERSIGNAL DIST1 0.000 SHUTTER 100.0 MASTERSOURCE NONE -> optoNCDT 1900 Seite 98...

  • Seite 99: A 3.2.1.8 Sync

    B. Dickenmessung mit 2 Sensoren an transparentem Material. - SLAVE: Sensor ist Slave und erwartet die Synchron-Impulse von einem anderen optoNCDT 1900. - SLAVE_ALT: Sensor ist Slave und erwartet die Synchron-Impulse von einem Master-Sensor. Beide Sensoren messen abwechselnd, z.

  • Seite 100: A 3.2.2 Benutzerebene

    Es muss dafür das Alte und zweimal das neue Passwort angegeben werden. Stimmen die neuen Passwörter nicht überein, wird eine Fehlermeldung ausgegeben. Das Passwort darf nur Buchstaben von A bis Z ohne Umlaute und Zahlen enthalten. Groß-/Kleinschrei- bung wird unterschieden. Die maximale Länge ist auf 31 Zeichen beschränkt. optoNCDT 1900 Seite 100...

  • Seite 101: A 3.2.3 Triggerung

    - OUTPUT: Triggerung der Messwertausgabe. In die Mittelwertberechnung gehen unmittelbar vor dem Triggerereignis gemessene Werte ein. A 3.2.3.5 MFILEVEL, Eingangspegel Multifunktionseingang MFILEVEL HTL|TTL Auswahl des Schalt- oder Triggerpegels für den Multifunktionseingang. - HTL: Eingang erwartet HTL-Pegel - TTL: Eingang erwartet TTL-Pegel optoNCDT 1900 Seite 101...

  • Seite 102: A 3.2.3.6 Triggercount, Anzahl Der Auszugebenden Messwerte

    Triggerimpulse erzeugt. - CLR: Gibt bei Pegeltriggerung (PULSE) keine weiteren Triggerimpulse aus. Bei Flankentriggerung wird eine noch laufende Ausga- be abgebrochen. Die Möglichkeit des Abbruchs ist auch bei Auswahl der Triggerquellen MFI und SyncIO möglich. optoNCDT 1900 Seite 102...

  • Seite 103: A 3.2.4 Schnittstellen

    Legt die Überwachungsfunktion für die Schaltausgänge fest. - LOWER: Der Messwert wird auf eine Unterschreitung des Grenzwertes überwacht. - UPPER: Der Messwert wird auf eine Überschreitung des Grenzwertes überwacht. - BOTH: Der Messwert wird auf eine Über- und Unterschreitung der Grenzwerte überwacht. optoNCDT 1900 Seite 103...

  • Seite 104: A 3.2.4.5 Errorlimitvalues1/2

    Wertebereich: (-2 ... +2) * Messbereich [mm] A 3.2.4.7 ERROROUTHOLD ERROROUTHOLD <hold period> Angabe der Zeitdauer in ms, die der Schaltausgang bei Grenzwertüberschreitung mindestens aktiv bleiben soll. Die Zeitdauer beginnt mit Überschreiten des Grenzwerts. Wertebereich: 0 ... 1000 [ms]. optoNCDT 1900 Seite 104...

  • Seite 105: A 3.2.5 Handling Von Setups

    Exportieren der Sensor-Einstellungen. - MEASSETTINGS: Es werden nur die Messeinstellungen mit dem Namen <SettingName>übertragen. - BASICSETTINGS: Es werden nur die Geräteeinstellungen übertragen. - MEASSETTINGS_ALL: Es werden alle Messeinstellungen übertragen. - ALL: Es werden alle Geräte- und Messeinstellungen übertragen. optoNCDT 1900 Seite 105...

  • Seite 106: A 3.2.5.3 Meassettings, Messeinstellungen Laden / Speichern

    - ALL: Löschen der Mess- bzw. Geräteeinstellungen und Laden des Standard-Presets für die Messeinstellungen bzw. der Default- Parameter für die Geräteeinstellungen. - MEASSETTINGS: Löschen der Messeinstellungen und Laden des Standard Presets. - BASICSETTINGS: Löschen der Geräteeinstellungen und Laden der Default-Parameter. optoNCDT 1900 Seite 106...

  • Seite 107: Analogausgang

    ANALOGSCALESOURCE NONE | MFI | KEY_SELECT Bestimmt den Port, mit dem das Teachen durchgeführt wird. - NONE: Kein Port ausgewählt. - MFI: Schalteingang löst die Teachfunktion aus. - KEY_SELECT: Die Taste Select löst die Teachfunktion aus. optoNCDT 1900 Seite 107...

  • Seite 108: A 3.2.7 Tastenfunktion

    - DISTW: Ausgabe des Peaks mit der größten Fläche - DIST1: Ausgabe des ersten Peaks - DISTL: Ausgabe des letzten Peaks A 3.2.8.3 MEASRATE, Messrate MEASRATE <frequency> Auswahl der Messrate in kHz, Wertebereich 0,25 ... 10 kHz. optoNCDT 1900 Seite 108...

  • Seite 109: A 3.2.8.4 Shutter, Belichtungszeit

    ROI, Videosignal, Maskierung des Auswertebereichs ROI <Anfang> <Ende> Setzen des Auswertebereichs für „Region of interest“. Der Wertebereich für Anfang und Ende liegt zwischen 0 und 511. Der Wert „An- fang“ ist kleiner als der Wert „Ende“. optoNCDT 1900 Seite 109...

  • Seite 110: A 3.2.8.9 Comp , Messwertmittelung

    - MEDIAN, MOVING und RECURSIVE: Mittelungsfunktionen - NONE: löscht einen Berechnungsblock A 3.2.8.10 Liste möglicher Signale für das Mastern META_MASTER Listet alle definierten Mastersignale vom Befehl MASTERSIGNAL auf. Diese können mit dem Befehl MASTER verwendet werden. optoNCDT 1900 Seite 110...

  • Seite 111: A 3.2.8.11 Master

    Wählt den Port aus, mit dem das Mastern durchgeführt wird. - NONE: Kein Port (Hardware) ausgewählt; über einen Befehl ist das Mastern möglich. - MFI: Verwende den Schalteingang, um die Masterung auszulösen. - KEY_SELECT: Verwende die Taste Select, um die Masterung auszulösen. optoNCDT 1900 Seite 111...

  • Seite 112: A 3.2.9 Datenausgabe

    - NONE: Kein Halten des letzten Messwertes, Ausgabe des Fehlerwertes. - INFINITE: Unendliches Halten des letzten Messwertes. - <n>: Halten des letzten Messwertes über n Messzyklen hinweg; danach wird ein Fehlerwert ausgegeben. n = (1 ... 1024) . optoNCDT 1900 Seite 112...

  • Seite 113: A 3.2.9.5 Getoutinfo_Rs422, Abfrage Datenauswahl

    - COUNTER: Messwertzähler - TIMESTAMP_LO: Zeitstempel (16 Bit lower word) - TIMESTAMP_HI: Zeitstempel (16 Bit upper word) - INTENSITY: Intensität - STATE: Status word - UNLIN: Nichtkalibrierter Abstandswert (Rohwert) - VIDEO: Videosignal (Rohwert) - MEASRATE: Messrate (Frequenz) optoNCDT 1900 Seite 113...

  • Seite 114: A 3.3 Beispiel Befehlsabfolge Bei Messwertauswahl

    E214 Entered command is too long to be processed Das angegebene Kommando mit den Parametern ist zu lang (größer als 255 Bytes). E220 Timeout, command aborted Timeout beim Mastern. E232 Wrong parameter count Zu hohe oder zu kleine Anzahl an Parametern. optoNCDT 1900 Seite 114...
  • Seite 115 E600 ROI begin is greater than ROI end Anfang Auswertebereich ist größer als das Ende. E602 Master value is out of range Der Masterwert ist außerhalb des gültigen Bereiches. E616 Software triggering is not active Software-Trigger ist nicht aktiv optoNCDT 1900 Seite 115...
  • Seite 116 Warnung Beschreibung W320 The measuring output has been adapted auto- Die Messwertausgabe wurde automatisch angepasst matically. W570 The input has been adapted automatically to a Die Eingabe wurde automatisch auf einen eingeschränkten limited range. Bereich angepasst. optoNCDT 1900 Seite 116...

  • Seite 117: A 4 Bedienmenü

    Sensoren (Slaves). inaktiv Pegel Multifunktionseingang TTL / HTL Legt den Eingangspegel für die beiden Schaltein- gänge Laser on/off und Multifunktion fest. TTL: Low ≤ 0,8 V; High ≥ 2V HTL: Low ≤ 3 V; High ≥ 8V optoNCDT 1900 Seite 117...

  • Seite 118: A 4.2.2 Messwertaufnahme

    Wert Setzen des Auswertebereichs für „Region of interest“, d.h., dass nur die- ser Bereich für die Messwerterfassung verwendet wird. Der Wert für den „Bereichsanfang“ muss kleiner sein als der Wert für das „Bereichsende“. Bereichsende 1 ... 100 % Wert optoNCDT 1900 Seite 118...
  • Seite 119 Der Analogausgang liefert 3 mA bzw. 5,2 / 10,2 V anstatt des Messwerts. Die RS422- Schnittstelle gibt einen Fehlerwert aus. Letzten Wert unendlich halten Analogausgang und RS422-Schnittstelle bleiben auf dem letzten gültigen Wert stehen. Letzen Wert halten 1 ... 1024 Wert optoNCDT 1900 Seite 119...

  • Seite 120: A 4.2.3 Signalverarbeitung

    Weist den Sensor an, welche Daten von der Ausgabe ausge- schlossen werden und somit die zu übertragende Datenmenge reduziert wird. Reduzierung gilt für RS422 / Analog Die für die Unterabtastung vorgesehenen Schnittstellen sind mit der Checkbox auszuwählen. optoNCDT 1900 Seite 120...

  • Seite 121: A 4.2.4 Ausgänge

    Grenzwert max Wert Die Hysterese bestimmt einen Totbereich um die Schaltpegel NPN / PNP / PushPull / gewählten Grenzwerte. PushPull negiert Mindesthaltezeit 1 ... 1000 ms Wert Hysterese 0 ... 2 x Mess- Wert bereich optoNCDT 1900 Seite 121...
  • Seite 122 über mehrere Kanäle ist nicht möglich. RS422 und Analogausgang sind nicht gleichzeitig möglich. Die Schaltausgänge 1 und 2 können unabhängig von allen anderen Kanälen aktiviert werden. Bei Benutzung des Webinterface wird die Ausgabe via RS422 abgeschaltet. optoNCDT 1900 Seite 122...

  • Seite 123: A 4.2.5 Systemeinstellungen

    Aktiviert die gespeicherten Geräteeinstellungen. stellungen Speichern Speichert geänderte Geräteeinstellungen Durchsuchen Mit beiden Schaltflächen laden Sie die Geräteeinstellun- gen von einem PC o. ä. in den ILD1900. Importieren Exportieren Speichert die Geräteeinstellungen auf einem ange- schlossenen PC o. ä. optoNCDT 1900 Seite 123...
  • Seite 124 Bei allen Passwörtern wird die Groß/Kleinschrei- bung beachtet, Zahlen sind erlaubt. Sonderzeichen Neues Passwort Wert sind nicht zugelassen. Die maximale Länge ist auf Passwort ändern 31 Zeichen beschränkt. Neues Passwort wiederholen Wert Schaltfläche löst ein Ändern des Passwortes aus. Passwort ändern optoNCDT 1900 Seite 124...
  • Seite 125 Mit einem Klick auf die Schaltfläche „Übernehmen“ werden die Einstellungen Auswahl erforderlich oder Checkbox wirksam. Nach der Programmierung sind alle Einstellungen in einem Para- metersatz dauerhaft zu speichern, damit sie beim nächsten Einschalten des Wert Angabe eines Wertes erforderlich Sensors wieder zur Verfügung stehen. optoNCDT 1900 Seite 125...
