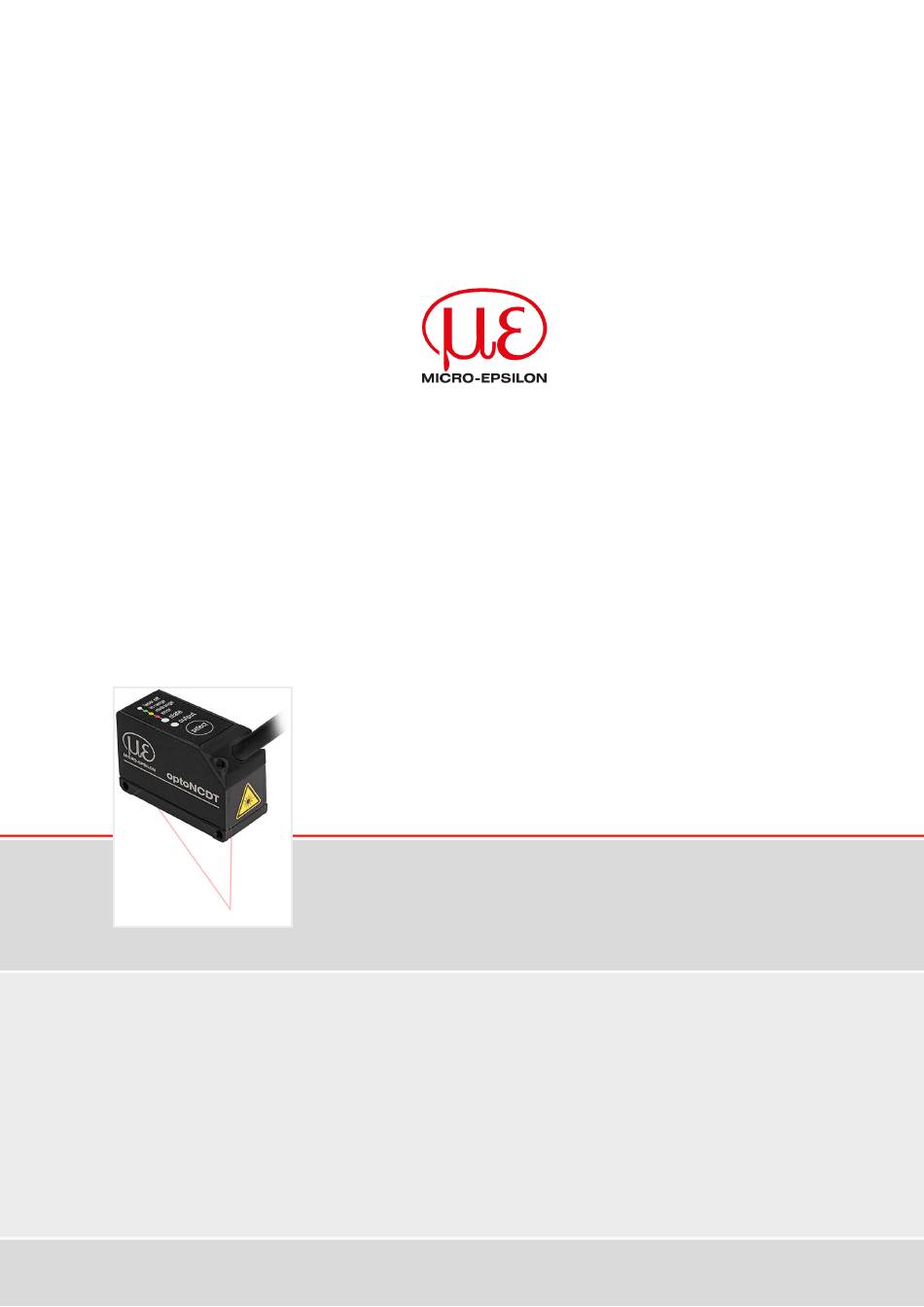

- Seite 1 Betriebsanleitung optoNCDT 1220 ILD1220-10 ILD1220-100 ILD1220-25 ILD1220-200 ILD1220-50 ILD1220-500...
- Seite 2 Intelligente laseroptische Wegmessung MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Tel: +49 (0) 8542 / 168-0 Fax: +49 (0) 8542 / 168-90 info@micro-epsilon.de https://www.micro-epsilon.de...
- Seite 3 Kalibrierprotokoll............................22 Programmierung über ASCII-Befehle......................22 Zeitverhalten, Messwertfluss........................22 Sensor-Parameter einstellen, Webinterface....................23 Vorbemerkungen zu den Einstellmöglichkeiten....................23 Übersicht Parameter.............................23 Eingänge...............................23 7.3.1 Übersicht Funktionen............................23 7.3.2 Nullsetzen..............................23 7.3.2.1 Nullsetzen mit der Taste Select........................24 7.3.2.2 Nullsetzen über Hardwareeingang....................... 24 Signalverarbeitung............................25 optoNCDT 1220...
- Seite 4 LOGOUT, Wechsel in die Benutzerebene Bediener..................52 16.3.2.3 GETUSERLEVEL, Abfrage der Benutzerebene................... 52 16.3.2.4 STDUSER, Einstellen des Standardnutzers....................52 16.3.2.5 PASSWD, Kennwort ändern.........................52 16.3.3 Triggerung..............................52 16.3.3.1 TRIGGER, Triggerauswahl...........................53 16.3.3.2 MFILEVEL, Eingangspegel Multifunktionseingang..................53 16.3.3.3 TRIGGERCOUNT, Anzahl der auszugebenden Messwerte................ 53 optoNCDT 1220...
- Seite 5 16.3.8.2 LASERPOW, Laserleistung.......................... 56 16.3.8.3 MASTERMV, Mastern / Nullsetzen.......................56 16.3.9 Datenausgabe.............................. 57 16.3.9.1 OUTPUT, Auswahl Messwertausgang......................57 16.3.9.2 OUTHOLD, Fehlerbehandlung........................57 16.3.9.3 GETOUTINFO_RS422, Abfrage Datenauswahl................... 57 16.3.9.4 OUT_RS422..............................57 16.3.9.5 OUTADD_RS422, Datenauswahl zusätzliche Werte..................57 16.4 Fehlermeldungen............................57 Index................................59 optoNCDT 1220...
- Seite 6 Hinweise zur Produktkennzeichnung 1.3.1 CE-Kennzeichnung Für das Produkt gilt: Richtlinie 2014/30/EU („EMV") ● Richtlinie 2011/65/EU („RoHS") ● Produkte, die das CE-Kennzeichnung tragen, erfüllen die Anforderungen der zitierten EU-Richtlinien und der jeweils an wendbaren harmonisierten europäischen Normen (EN). optoNCDT 1220 Seite 6...
- Seite 7 Die UKCA-Konformitätserklärung und die technischen Unterlagen werden gemäß der UKCA-Richtlinien für die zuständi gen Behörden bereitgehalten. Bestimmungsgemäße Verwendung Das optoNCDT 1220 ist für den Einsatz im Industrie- und Laborbereich konzipiert. Es wird eingesetzt zur Weg-, Abstands-, Positions- und Dickenmessung ●...
- Seite 8 Beachten Sie nationale Vorgaben, z. B. die für Deutschland gültige Arbeitsschutzverordnung zu künstlicher optischer Strahlung - OStrV. Empfehlungen für den Betrieb von Sensoren, die Laserstrahlung im sichtbaren oder nicht sichtbaren Bereich emitieren, finden Sie u. a. in der DIN EN 60825-1 (von 07/2022). optoNCDT 1220 Seite 8...
- Seite 9 Funktionsprinzip, Technische Daten Kurzbeschreibung Das optoNCDT 1220 arbeitet nach dem Prinzip der optischen Triangulation, d. h. ein sichtbarer, modulierter Lichtpunkt wird auf die Oberfläche des Messobjektes projiziert. Der diffuse Anteil der Reflexion dieses Lichtpunktes wird von einer Empfängeroptik, die in einem bestimmten Winkel zur optischen Achse des Laserstrahls angeordnet ist, abstandsabhängig auf einem ortsauflösenden Element (CMOS) abge...
- Seite 10 Webinterface für Setup; 2 x Farb-LED für Power / Status Werkseinstellung 1 kHz, Ändern der Werkseinstellung erfordert IF2001/USB Konverter (siehe Zubehör) d.M. = des Messbereichs; Angaben gültig für weiße, diffus reflektierende Oberflächen (Micro-Epsilon Referenz-Keramik für ILD- Sensoren) Messrate 1 kHz, Median 9 Der spezifizierte Wert wird nur durch Montage auf eine metallische Sensorhalterung erreicht.
- Seite 11 Optionales Zubehör finden Sie im Anhang. Rücknahme von Verpackungen Die Micro-Epsilon Messtechnik GmbH & Co. KG bietet Kunden die Möglichkeit, Verpackung von Produkten, die Sie bei Micro-Epsilon erworben haben, nach vorheriger Abstimmung zurückzugeben, damit diese der Wiederverwendung oder einer Verwertung (Recycling) zugeführt werden kann.
- Seite 12 Schnelle Temperaturänderungen werden durch die dämpfende Wirkung der Wärmekapazität des Sensors nur verzögert erfasst. 5.1.2.4 Mechanische Schwingungen Sollen mit dem Sensor Auflösungen im µm-Bereich erreicht werden, ist besonderes Augenmerk auf eine stabile bzw. schwingungsgedämpfte Sensor- und Messobjektmontage zu richten. optoNCDT 1220 Seite 12...
- Seite 13 Direction of movement Sensor vorbeibewegt werden, ist die Sensorebene in Richtung Walz- bzw. Schleifspuren anzuordnen. Die gleiche Anordnung ist bei Farbstreifen zu wählen. Schleif- und Walzspuren Grinding or rolling marks Abb. 5.2: Sensoranordnung für geschliffene oder gestreifte Oberflächen optoNCDT 1220 Seite 13...
- Seite 14 2 Stück M2 x 25 A2,2 Tab. 5.2: Montagebedingungen Durchsteckverschraubung Direktverschraubung 1,0 Nm 1.0 Nm min 4,8 min 4.8 Einschraubtiefe Schraube Anziehdrehmoment pro Schraube Minimum Maximum ISO 4762-A2 µ = 0,12 2 Stück Tab. 5.3: Montagebedingungen Direktverschraubung optoNCDT 1220 Seite 14...
- Seite 15 Sensor aus, keine Versorgung Die programmierbare Taste ruft die Funktionen Reset, oder auf. In den Werkseinstel Select Teachen Nullsetzen lungen ist die Taste nur 5 Minuten nach dem Einschalten der Versorgungsspannung aktiv. Danach wird sie auto Select matisch gesperrt. optoNCDT 1220 Seite 15...
- Seite 16 Serieller Eingang Intern mit 120 Ohm abgeschlossen RS422 Rx- Gelb RS422 Tx+ Grau Serieller Ausgang Am Empfänger mit 120 Ohm abschließen RS422 Tx- Rosa Betriebsspannung 11 ... 30 VDC, typ. 24 VDC, P < 2 W optoNCDT 1220 Seite 16...
- Seite 17 Masse Tab. 5.5: Anschluss Versorgungsspannung Spannungsversorgung nur für Messgeräte, nicht gleichzeitig für Antriebe oder ähnliche Impulsstörquellen verwenden. Micro-Epsilon empfiehlt die Verwendung des optional erhältlichen Netzteils PS2020 für den Sensor. 5.4.4 Laser einschalten Der Messlaser am Sensor wird über einen HTL-Schalteingang eingeschaltet. Dies ist von Vorteil, um den Sensor für War...
- Seite 18 High-Pegel ≥ 8 V (max 30 V) Interner Pull-up-Widerstand, ein offener Eingang Violett violet violet wird als High erkannt. Verbinden Sie den Eingang mit GND, um die Funk tion auszulösen. Blau blue blue Abb. 5.8: Prinzipschaltung für den Multifunktionseingang optoNCDT 1220 Seite 18...
- Seite 19 Verlegen Sie Signalleitungen nicht neben oder zusammen mit Netzleitungen oder impulsbelasteten Leitungen (z.B. für Antriebe und Magnetventile) in einem Bündel oder Kabelkanal, sondern verwenden Sie separate Kabelkanäle. Empfohlener Adernquerschnitt für selbst hergestellte Anschlusskabel: ≥ 0,14 mm². optoNCDT 1220 Seite 19...
- Seite 20 Peripherie. Die Bedienung ist nur so lange möglich, wie eine RS422-Verbindung zum Sensor besteht. Der Sensor ist über einen RS422-Konverter mit einem PC/Notebook verbunden, die Versorgungsspannung liegt an. Mit dem von Micro-Epsilon steht Ihnen eine Software zur Verfügung, mit der Sie den Sensor einstellen, sensorTOOL Messdaten visualisieren und dokumentieren können.
- Seite 21 Abb. 6.2: Erste interaktive Webseite nach Aufruf des Webinterfaces Durch Mausklick auf die Schaltfläche im Bereich erfolgt der Wechsel zwischen den gespei Messkonfiguration cherten Konfigurationen. Im Auslieferungszustand ist das Preset angelegt. Individuelle Anwenderprogramme Standard können in einem so genannten Setup dauerhaft gespeichert werden. optoNCDT 1220 Seite 21...
- Seite 22 Die Zykluszeit beträgt 1000 µs bei einer Messrate von 1 kHz. Der Messwert N steht nach drei Zyklen am Ausgang bereit. Die Verzögerungszeit zwischen Erfassung und Beginn der Ausgabe beträgt demnach 3000 µs. Da die Abarbeitung in den Zyklen parallel erfolgt, wird nach weiteren 1000 µs der nächste Messwert (N+1) ausgegeben. optoNCDT 1220 Seite 22...
- Seite 23 Legende zur Menüstruktur: Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Value Wertes. Übersicht Parameter Nachfolgende Parameter können Sie im optoNCDT 1220 einstellen bzw. ändern, siehe Reiter Einstellungen. Eingänge Multifunktionseingang, Tastenfunktion Signalverarbeitung Messrate, Fehlerbehandlung, Triggern (Datenausgabe) Ausgänge...
- Seite 24 Messobjektposition. Bei roter LED wird das Nullsetzen nicht aus State State geführt, Blinkfrequenz 8 Hz für 2 s. [8] Die Taste bleibt ohne Wirkung, weil die Tastensperre aktiv ist. Select optoNCDT 1220 Seite 24...
- Seite 25 Kann kein gültiger Messwert ermittelt werden, wird ein Fehler ausgegeben. Wenn das bei der weiteren Verarbeitung stört, kann alternativ dazu der letzte gültige Wert über eine bestimmte Zeit gehalten, d.h. wiederholt ausgegeben werden. Nach Ablauf der gewählten Anzahl wird ein Fehlerwert ausgegeben. optoNCDT 1220 Seite 25...
- Seite 26 7.4.4 Triggerung 7.4.4.1 Allgemein Die Messwertausgabe am optoNCDT 1220 ist durch ein externes elektrisches Triggersignal oder per Kommando steuer bar. Dabei wird die analoge und digitale Ausgabe beeinflusst. Der Messwert zum Triggerzeitpunkt wird zeitversetzt aus gegeben, siehe Kap. 6.3. Die Triggerung hat keine Auswirkung auf das Zeitverhalten, so dass zwischen dem Triggerereignis (Pegeländerung) ●...
- Seite 27 Werte, Bereiche Die digitalen Messwerte werden als vorzeichenlose Digitalwerte (Rohwerte) am Sensor ausgegeben. Es werden 16 bzw. 18 Bit pro Wert übertragen. Nachfolgend finden Sie eine Zusammenstellung der ausgegebenen Werte und die Umrech nung des Digitalwertes. optoNCDT 1220 Seite 27...
- Seite 28 Verhalten Digitalausgang Messwerte, die auf der Nullsetz- oder Masterfunktion beruhen, werden mit 18 Bit kodiert. Der Masterwert selbst kann den doppelten Messbereich annehmen. Die Beispiele zeigen das Verhalten des Digitalwertes mit einem ILD1220-50, Messbe reich 50 mm. optoNCDT 1220 Seite 28...
- Seite 29 100 % 100 % MBA‘ SMR‘ SMR‘ MBE‘ EMR‘ EMR‘ Reserve measuring range Reserve measuring range Reserve Messbereich Abb. 7.7: Digitalwerte ohne Nullsetzung bzw. Abb. 7.8: Digitalwerte eines ILD1220-50 nach Masterung mit 100 mm Masterung Masterwert optoNCDT 1220 Seite 29...
- Seite 30 LED State LED State LED State Fehler Error Error Fehler Error Error Measuring object Measuring object Messobjekt im within range within range Messbereich Fehler- Error Error ausgang output output Abb. 7.9: Standardkennlinie (schwarz), umgekehrte, benutzerdefinierte Kennlinie (rot) optoNCDT 1220 Seite 30...
- Seite 31 5 - t 3 = 2 s Fehler Error Error 5 min 5 ... <10 s 5 ... <10 s t 2 t 3 5 min 5 ... <10 s Abb. 7.13: Ablaufdiagramm für die Rücknahme der Ausgangsskalierung optoNCDT 1220 Seite 31...
- Seite 32 Nullsetzposition. Die Beispiele zeigen das Verhalten des Stromausgangs- und des Abstandswertes am Beispiel eines ILD1220-50, Messbereich 50 mm. Sollte einer der Teachpunkte (m, n) durch das Nullsetzen außerhalb des Messbereiches (MB) liegen, gibt der Sensor eine Fehler meldung aus. optoNCDT 1220 Seite 32...
- Seite 33 (-15 mm) (30 mm) 7.5.3.6 Analogausgang Nullsetzen und Teachen Halten Sie folgende Reihenfolge ein: 1. Nullsetzen, Menü Eingänge 2. Ausgang Teachen, Menü Ausgänge Die Funktion Nullsetzen setzt den Analogausgang auf die Hälfte des Ausgabebereiches, siehe Kap. 7.5.3.5. optoNCDT 1220 Seite 33...
- Seite 34 0 mm 0 mm 0 mm 10 mm 10 mm 10 mm Abb. 7.15: Ausgangskennlinien nach Nullsetzen und Skalierung mit einem ILD1220-50 7.5.4 Fehlerausgang Der Schaltausgang kann für eine Fehler- bzw. Grenzwertüberwachung an dem Ausgabewert eingesetzt werden. optoNCDT 1220 Seite 34...
- Seite 35 Bei der Auswahl Webinterface werden keine Messwerte über RS422 oder den Stromausgang ausgegeben. Systemeinstellungen 7.6.1 Allgemein Nach der Programmierung sind alle Einstellungen unter einem Parametersatz dauerhaft zu speichern, damit sie beim nächsten Einschalten des Sensors wieder zur Verfügung stehen. optoNCDT 1220 Seite 35...
- Seite 36 Eingaben, unabhängig von der Select Benutzerebene. Inaktiv Die Taste ist aktiv, unabhängig von der Benutzerebene. Select 7.6.4 Laden, Speichern Alle Einstellungen am Sensor können in Anwenderprogrammen, so genannten Setups, dauerhaft gespeichert werden. Abb. 7.18: Verwalten von Anwenderprogrammen optoNCDT 1220 Seite 36...
- Seite 37 Download name für das nebenstehende Beispiel lau damit <...\ Downloads \ILD1220_50BASICSETTINGS_MEAS- SETTINGS_Welle 4_02..JSON> Um zu vermeiden, dass beim Import ein bereits vorhandenes Setup un beabsichtigt überschrieben wird, erfolgt eine automatische Sicherheits abfrage, siehe nebenstehende Abbildung. optoNCDT 1220 Seite 37...
- Seite 38 Legt die Benutzerebene fest, mit der der Sensor nach dem Wiedereinschalten startet. Benutzerlevel Bediener / Experte beim Neustart Micro-Epsilon empfiehlt hier die Auswahl Bediener. Nach erfolgter Konfiguration des Sensors sollte der Passwortschutz aktiviert werden. Bitte notieren Sie sich das Passwort für später. optoNCDT 1220...
- Seite 39 Sensor, die Messeinstellungen, die Zugriffsberechtigung, Passwort und die Setups gelöscht. Das 1. Preset wird gela den. Sensor neu starten Schaltfläche Beim Betätigen der Schaltfläche wird der Sensor mit den Ein stellungen aus dem Favoritensetup neu gebootet, siehe Kap. 7.6.4 optoNCDT 1220 Seite 39...
- Seite 40 Auch während der Kommunikation mit dem Sensor kann dieser ständig Messwerte am RS422-Aus gang liefern. Für den Datenaustausch mit einem PC ist die IF2001/USB von Micro-Epsilon geeignet. Die IF2001/USB kombiniert die drei Bytes des Datenwortes und speichert sie im FIFO. Die 18 Bit werden für Mess- und Fehlerwerte genutzt. Weitere Angaben finden Sie in den Beschreibungen der Interfacekarte IF2001/USB sowie des zugehörigen Treiberprogramms...
- Seite 41 Hierfür ist ein Optik-Antistatikpinsel geeignet oder Abblasen der Scheiben mit entfeuchteter, sauberer und ölfreier Druck luft. Feuchtreinigung Benutzen Sie zum Reinigen der Schutzscheibe ein sauberes, weiches, fusselfreies Tuch oder Linsenreinigungspapier und reinen Alkohol (Isopropanol). Hinweis ► Verwenden Sie auf keinen Fall handelsübliche Glasreiniger oder andere Reinigungsmittel. optoNCDT 1220 Seite 41...
- Seite 42 Softwareunterstützung mit MEDAQLib Softwareunterstützung mit MEDAQLib Mit MEDAQLib steht Ihnen eine dokumentierte Treiber-DLL zur Verfügung. Damit binden Sie Sensoren von Micro-Epsilon in Verbindung mit einem Konverter oder Schnittstellenmodul in eine bestehende oder kundeneigene PC-Software ein. MEDAQLib ► enthält eine DLL, die in C, C++, VB, Delphi und viele weitere Programme importiert werden kann, ►...
- Seite 43 Alle Komponenten des Gerätes wurden im Werk auf die Funktionsfähigkeit hin überprüft und getestet. Sollten jedoch trotz sorgfältiger Qualitätskontrolle Fehler auftreten, so sind diese umgehend an Micro-Epsilon oder den Händler zu melden. Micro-Epsilon übernimmt keinerlei Haftung für Schäden, Verluste oder Kosten, die z.B. durch Nichtbeachtung dieser Anleitung / dieses Handbuches, ●...
- Seite 44 Bei Störungen, deren Ursachen nicht eindeutig erkennbar sind, senden Sie bitte immer das gesamte System inklusive Kabel an: MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Tel: +49 (0) 8542 / 168-0 Fax: +49 (0) 8542 / 168-90 info@micro-epsilon.de www.micro-epsilon.com/contact/worldwide/ https://www.micro-epsilon.de optoNCDT 1220 Seite 44...
- Seite 45 - Eine Liste der nationalen Gesetze und Ansprechpartner in den EU-Mitgliedsstaaten finden Sie unter https://ec.euro pa.eu/environment/topics/waste-and-recycling/waste-electrical-and-electronic-equipment-weee_en. Hier besteht die Möglichkeit, sich über die jeweiligen nationalen Sammel- und Rücknahmestellen zu informieren. - Altgeräte können zur Entsorgung auch an Micro-Epsilon an die im Impressum unter https://www.micro-epsilon.de/ impressum angegebene Anschrift zurückgeschickt werden.
- Seite 46 Anschlüsse: 1x Buchsenleiste 10-pol. (Kabelklemme) Typ Würth 691361100010, 1x Buchsenleiste 6-pol. (Kabelklem me) Typ Würth 691361100006 IF2035-EtherCAT Schnittstellenmodul zur Anbindung an EtherCAT, PROFINET oder EtherNet/IP eines Micro-Epsilon Sensors mit RS485 IF2035-PROFINET oder RS422-Schnittstelle; Hutschienengehäuse, inkl. Geräte IF2035-EtherNet/IP beschreibungsdatei zur Softwareeinbindung in der SPS PS2020 Netzteil für Hutschienenmontage...
- Seite 47 LED‘s signalisieren die Startsequenz (rot-gelb-grün für jeweils 1 Sek.) Taste wird während der Startsequenz ( ) gedrückt Select Taste wird losgelassen während die LED gelb blinkt Select State t = t t (Tastendruckdauer) muss mindestens 10 Sek, max. 15 Sek betragen ∆ ; ∆ optoNCDT 1220 Seite 47...
- Seite 48 Prompt eine Fehlermeldung welche mit „Exxx“ beginnt, wobei xxx für eine eindeutige Fehlernummer steht. Außerdem können anstatt von Fehlermeldungen auch Warnmeldungen („Wxxx“) ausgegeben werden. Diese sind analog zu den Fehlermeldungen aufgebaut. Bei Warnmeldungen wurde der Befehl ausgeführt. optoNCDT 1220 Seite 48...
- Seite 49 EXPORT Sensoreinstellungen exportieren MEASSETTINGS Messeinstellungen laden/speichern BASICSETTINGS Geräteeinstellungen laden/speichern SETDEFAULT Werkseinstellungen Analogausgang skalieren ANALOGSCALE Analogausgang skalieren Tastenfunktion KEYFUNC Tastenfunktion auswählen KEYLOCK Tastensperre einrichten Messung Allgemein MEASRATE Messrate auswählen LASERPOW Laserleistung auswählen MASTERMV Mastern / Nullsetzen Datenausgabe optoNCDT 1220 Seite 49...
- Seite 50 Enthält ein Parameter Leerzeichen, sind diese in Anführungszeichen zu setzen. Beispiele: ● Verwende a oder b ● Beide Parameter sind erforderlich ● a [b [c]] Nicht feststehende Anzahl an Parametern: a, a b, oder a b c ● PASSWD <Old password> <New password> <New password> optoNCDT 1220 Seite 50...
- Seite 51 Einstellung der Befehlsantwort bei einem ASCII-Befehl: ON: Befehlsantwort ein, z. B. <Kdo> ok (oder Fehlermeldung) ● -> OFF: Befehlsantwort aus, z. B. -> ● 16.3.1.6 PRINT, Sensoreinstellungen PRINT Print dient der Ausgabe aller Sensoreinstellungen. Beispiel einer Antwort: optoNCDT 1220 Seite 51...
- Seite 52 Fehlermeldung ausgegeben. Das Passwort darf nur Buchstaben von A bis Z ohne Umlaute und Zahlen enthalten. Groß-/Kleinschreibung wird unterschieden. Die maximale Länge ist auf 31 Zeichen beschränkt. 16.3.3 Triggerung Der Multifunktionseingang dient auch als Triggereingang der Messwertausgabe. optoNCDT 1220 Seite 52...
- Seite 53 TEACH: Multifunktionseingang ist Teach-Eingang für Analogausgang ● TRIGGER: Multifunktionseingang ist Triggereingang ● 16.3.4.4 ERROROUT1, Schaltausgang aktivieren ERROROUT1 NONE|DIST|TEACH|LI1 Fehlersignal des Schaltausgangs ERROR auswählen. NONE: Schaltausgang deaktiviert ● DIST: Kein Peak gefunden oder außerhalb Messbereich (Out of range) ● optoNCDT 1220 Seite 53...
- Seite 54 Exportieren der Sensor-Settings. Als Antwort werden die Daten im JSON-Format übertragen. Zum Abschluss kommt wie der ein Prompt. MEASSETTINGS: Exportiert die Messeinstellungen mit dem Namen <SettingName>. ● BASICSETTINGS: Exportiert die Geräteeinstellungen. ● [10] JSON-Format, siehe https://de.wikipedia.org/wiki/JavaScript_Object_Notation optoNCDT 1220 Seite 54...
- Seite 55 16.3.5.5 SETDEFAULT, Werkseinstellungen SETDEFAULT ALL | MEASSETTINGS | BASICSETTINGS Setzt den Sensor in die Werkseinstellung zurück. ALL: Löschen der Mess- bzw. Geräteeinstellungen und Laden des Standard-Presets für die Messeinstellungen bzw. ● der Default-Parameter für die Geräteeinstellungen. optoNCDT 1220 Seite 55...
- Seite 56 MASTERMV NONE|MASTER <MV> NONE: Beendet das Mastern. ● MASTER: Setzen des aktuellen Messwertes als Masterwert. ● MV: Masterwert in Millimeter; MV = (0 ... 2) * Messbereich, d. h. der Masterwert muss innerhalb des Messbereichs lie ● gen. optoNCDT 1220 Seite 56...
- Seite 57 OUTADD_RS422, Datenauswahl zusätzliche Werte OUTADD_RS422 NONE|COUNTER Auswahl von zusätzlich zu übertragenden Werten. NONE: Keine weiteren Werte ausgeben ● COUNTER: Ausgabe des Messwertzählers ● 16.4 Fehlermeldungen Tritt bei einem Befehl ein Fehler auf, so wird die Fehlermeldung mit gelistet. optoNCDT 1220 Seite 57...
- Seite 58 Master value is out of range Der Masterwert ist außerhalb des gültigen Bereiches. E616 Software triggering is not active Software-Trigger ist nicht aktiv. Warnung Beschreibung W320 The measuring output has been adapted auto Die Messwertausgabe wurde automatisch angepasst matically. optoNCDT 1220 Seite 58...
- Seite 59 Index Index Seite 59 optoNCDT 1220...
- Seite 60 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 X9750406-B052055RHS info@micro-epsilon.de https://www.micro-epsilon.de © MICRO-EPSILON MESSTECHNIK Your local contact: www.micro-epsilon.com/contact/worldwide/...
