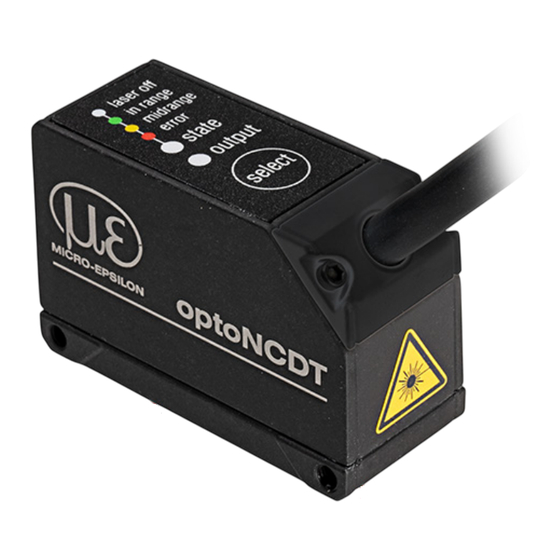

MICRO-EPSILON optoNCDT 1220 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. MICRO-EPSILON Anleitungen
  4. Sensoren
  5. optoNCDT 1220 series
  6. Betriebsanleitung

MICRO-EPSILON optoNCDT 1220 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für optoNCDT 1220:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ILD 1220-10
ILD 1220-500
ILD 1220-25
ILD 1220-50
ILD 1220-100
ILD 1220-200
Betriebsanleitung
optoNCDT
1220

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MICRO-EPSILON optoNCDT 1220

Inhaltszusammenfassung für MICRO-EPSILON optoNCDT 1220

  • Seite 1 Betriebsanleitung optoNCDT 1220 ILD 1220-10 ILD 1220-500 ILD 1220-25 ILD 1220-50 ILD 1220-100 ILD 1220-200...
  • Seite 2 Intelligente laseroptische Wegmessung MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 e-mail info@micro-epsilon.de www.micro-epsilon.de...

  • Seite 3: Inhaltsverzeichnis

    Farbunterschiede ....................... 19 5.1.2.3 Temperatureinflüsse ....................19 5.1.2.4 Mechanische Schwingungen ..................19 5.1.2.5 Bewegungsunschärfen ....................19 5.1.2.6 Oberflächenrauhigkeiten .................... 20 5.1.2.7 Winkeleinflüsse ......................21 5.1.3 Optimierung der Messgenauigkeit ....................22 Mechanische Befestigung, Maßzeichnung ....................23 Bedien- und Anzeigeelemente ........................25 optoNCDT 1220...
  • Seite 4 Fehlerbehandlung ........................43 7.4.4 Triggerung ............................ 44 7.4.4.1 Allgemein ........................44 7.4.4.2 Triggerung der Messwertausgabe ................45 Ausgänge ............................... 46 7.5.1 Übersicht ............................46 7.5.2 Digitalausgang, RS422 ......................... 47 7.5.2.1 Werte, Bereiche ......................47 7.5.2.2 Verhalten Digitalausgang .................... 48 optoNCDT 1220...
  • Seite 5 7.6.7 Sensor rücksetzen ........................65 Digitale Schnittstelle RS422 ....................66 Messdatenformat ............................66 Konvertierung des binären Datenformates ....................67 Reinigung ..........................67 Softwareunterstützung mit MEDAQLib ................. 68 Haftungsausschluss ....................... 69 Service, Reparatur ........................69 Außerbetriebnahme, Entsorgung ..................70 optoNCDT 1220...
  • Seite 6 Handling von Setups ........................86 A 3.3.5.1 IMPORT ........................86 A 3.3.5.2 EXPORT ........................86 A 3.3.5.3 MEASSETTINGS, Messeinstellungen laden / speichern ........... 87 A 3.3.5.4 BASICSETTINGS, Geräteeinstellungen laden / speichern ........88 A 3.3.5.5 SETDEFAULT, Werkseinstellungen ................88 optoNCDT 1220...
  • Seite 7 A 3.3.9.1 OUTPUT, Auswahl Messwertausgang ................ 91 A 3.3.9.2 OUTHOLD, Fehlerbehandlung ..................91 A 3.3.9.3 GETOUTINFO_RS422, Abfrage Datenauswahl ............91 A 3.3.9.4 OUT_RS422 ......................... 91 A 3.3.9.5 OUTADD_RS422, Datenauswahl zusätzliche Werte ..........91 A 3.4 Fehlermeldungen ............................92 optoNCDT 1220...
  • Seite 8 1220...

  • Seite 9: Sicherheit

    Vorsicht – die Verwendung von Bedienelementen oder Einstellungen oder die Durchführung von Verfahren, die nicht in der Betriebs- anleitung angegeben sind, können Schäden verursachen. Schließen Sie die Spannungsversorgung nach den Vorschriften für elektrische Betriebsmittel an. > Verletzungsgefahr > Beschädigung oder Zerstörung des Sensors optoNCDT 1220 Seite 9...

  • Seite 10: Hinweise Zur Ce-Kennzeichnung

    Auf den Sensor dürfen keine aggressiven Medien (Waschmittel, Kühlemulsionen) einwirken. > Beschädigung oder Zerstörung des Sensors Hinweise zur CE-Kennzeichnung Für das optoNCDT 1220 gilt: - EU-Richtlinie 2014/30/EU - EU-Richtlinie 2011/65/EU Produkte, die das CE-Kennzeichen tragen, erfüllen die Anforderungen der zitierten EU-Richtlinien und der jeweils anwendbaren har- monisierten europäischen Normen (EN).

  • Seite 11: Ukca-Kennzeichnung

    Die UKCA-Konformitätserklärung und die technischen Unterlagen werden gemäß der UKCA-Richtlinien für die zuständigen Behörden zur Verfügung gehalten. Bestimmungsgemäße Verwendung - Das optoNCDT 1220 ist für den Einsatz im Industrie- und Laborbereich konzipiert. Es wird eingesetzt zur ƒ Weg-, Abstands-, Positions- und Dickenmessung ƒ Qualitätsüberwachung und Dimensionsprüfung - Der Sensor darf nur innerhalb der in den technischen Daten angegebenen Werte betrieben werden, siehe Kap.

  • Seite 12: Lasersicherheit

    DIN EN 60825-1: 2015-07 COMPLIES WITH 21 CFR 1040.10 AND 1040.11 P 1mW; =670nm EXCEPT FOR CONFORMANCE WITH IEC 60825-1 ED. 3., AS DESCRIBED IN LASER NOTICE NO. 56, DATED MAY 8, 2019. Abb. 1 Laserhinweisschilder am Sensorkabel optoNCDT 1220 Seite 12...
  • Seite 13 Beachten Sie nationale Vorgaben, z. B. die für Deutschland gültige Unfallverhütungsvorschrift „Laserstrahlung“ (DGUV 12 von 04/2007). Empfehlungen für den Betrieb von Sensoren, die Laserstrahlung im sichtbaren oder nicht sichtbaren Bereich emitieren finden Sie u. a. in der DIN EN 60825-1 von 07/2015. optoNCDT 1220 Seite 13...

  • Seite 14: Funktionsprinzip, Technische Daten

    Funktionsprinzip, Technische Daten Kurzbeschreibung Das optoNCDT 1220 arbeitet nach dem Prinzip der optischen Triangulation, d. h. ein sichtbarer, modulierter Lichtpunkt wird auf die Oberfläche des Messobjektes projiziert. Der diffuse Anteil der Reflexion dieses Lichtpunktes wird von einer Empfängeroptik, die in einem bestimmten Winkel zur optischen Achse des Laserstrahls angeordnet ist, abstandsabhängig auf einem ortsauflösenden Element (CMOS) abgebildet.

  • Seite 15: Technische Daten

    Klasse 2 nach DIN EN 60825-1 : 2015-07 20.000 lx 7.500 lx Zulässiges Fremdlicht Versorgungsspannung 11 … 30 VDC Leistungsaufnahme < 2 W (24V) Analogausgang 4 … 20 mA (12 Bit frei skalierbar innerhalb des Messbereiches) optoNCDT 1220 Seite 15...
  • Seite 16 M. = des Messbereichs MBA = Messbereichsanfang, MBM = Messbereichsmitte, MBE = Messbereichsende Angaben gültig für weiße, diffus reflektierende Oberflächen (Micro-Epsilon Referenz-Keramik für ILD-Sensoren) 1) Werkseinstellung 1 kHz, Ändern der Werkseinstellungen erfordert IF2001/USB Konverter (siehe Zubehör) 2) Messrate 1 kHz, Median 9 3) Lichtart: Glühlampe...

  • Seite 17: Lieferung

    Wenden Sie sich bitte bei Schäden oder Unvollständigkeit sofort an den Hersteller oder Lieferanten. Optionales Zubehör finden Sie im Anhang, siehe Kap. Lagerung Temperaturbereich Lager: -20 ... +70 °C Luftfeuchtigkeit: 5 - 95 % (nicht kondensierend) optoNCDT 1220 Seite 17...

  • Seite 18: Montage

    Echtzeit und anschließender Regelung, siehe Kap. 3.2. Für dunkle oder glänzende Messobjekte, wie zum Beispiel schwarzer Gummi, kann aber eine längere Belichtungszeit erforderlich sein. Die Belichtungszeit ist an die Messrate gekoppelt und kann nur durch ein Herabsetzen der Messrate des Sensors erhöht werden. optoNCDT 1220 Seite 18...

  • Seite 19: Fehlereinflüsse

    5.1.2.1 Fremdlicht Die Sensoren der Reihe optoNCDT 1220 besitzen durch ihr eingebautes optisches Interferenzfilter eine sehr gute Fremd- lichtunterdrückung. Bei glänzenden Messobjekten und bei herabgesetzter Messrate kann es jedoch zu Störungen durch Fremdlicht kommen. In diesen Fällen empfiehlt sich das Anbringen von Abschirmungen gegen das Fremdlicht. Das gilt im Besonderen beim Messen in der Nähe von Schweißeinrichtungen.

  • Seite 20: Oberflächenrauhigkeiten

    Eine geeignete Wahl der Mittelungszahl kann die Vergleichbarkeit der optischen und mechanischen Messung verbessern. h > 5 µm Keramische Referenzoberfläche Oberfläche, strukturiert Empfehlung zur Parameterwahl: - Wählen Sie die Mittelungszahl so, dass ein vergleichbar großes Oberflächenstück wie bei der mechanischen Messung gemittelt wird. optoNCDT 1220 Seite 20...

  • Seite 21: Winkeleinflüsse

    Oberflächen mit stark direkter Reflexion störend. Diese Einflüsse sind besonders bei der Abtastung profilierter Oberflächen zu beachten. Prinzipiell unterliegt das Winkelverhalten bei der Triangulati on auch dem Reflexionsvermögen der Messobjektoberfläche. X-Achse Y-Achse Winkel Abb. 5 Messfehler durch Verkippung bei diffuser Reflexion optoNCDT 1220 Seite 21...

  • Seite 22: Optimierung Der Messgenauigkeit

    Schleif- und Walzspuren Bei Bohrungen, Sacklöchern und Kanten in der Oberfläche von bewegten Teilen ist der Sensor so anzuordnen, dass die Kante nicht den Laserpunkt verdeckt. Falsch Richtig (Schatten) Abb. 7 Sensoranordnung bei Bohrungen und Kanten optoNCDT 1220 Seite 22...

  • Seite 23: Mechanische Befestigung, Maßzeichnung

    Montage Mechanische Befestigung, Maßzeichnung Der Sensor optoNCDT 1220 ist ein optisches System, mit dem im µm-Bereich gemessen wird. Trifft der Laserstrahl nicht senkrecht auf die Objektoberfläche auf, sind Messunsicherheiten nicht auszuschließen. Achten Sie bei der Montage und im Betrieb auf eine sorgsame Behandlung des Sensors.
  • Seite 24 Bereich, welcher von fremden MBE = Messbereichsende Lichtquellen und/oder deren Reflexionen, Spiegelungen frei d.M. = des Messbereichs zu halten ist. Abb. 9 Maßzeichnung und optischer Freiraum A: 2x M3 für Direktverschraubung oder 2x M2 als Durchgangsbohrung für Durchsteckverschraubung optoNCDT 1220 Seite 24...

  • Seite 25: Bedien- Und Anzeigeelemente

    Sensor aus, keine Versorgung Die programmierbare Taste Select ruft die Funktionen Reset, Teachen oder Nullsetzen auf. In den Werkseinstellungen ist die Taste Select nur 5 Minuten nach dem Einschalten der Betriebsspannung aktiv. Danach wird sie automatisch gesperrt. optoNCDT 1220 Seite 25...

  • Seite 26: Elektrische Anschlüsse

    An den Anschlusslitzen lassen sich die Peripheriegeräte anschließen, siehe Abb. 10. Der Konverter IF2001/USB liefert auch die Be- triebsspannung (24 V DC) des Sensors. Die Spannungsversorgung des Konverters erfolgt z. B. durch das optional erhältliche Netzteil PS 2020. optoNCDT 1220 Seite 26...
  • Seite 27 Montage Peripheriegerät Sensor-Kanäle Anwendung/Endgerät IF2001/USB, RS422-USB-Konverter ein IF2030/PNET, IF2030/ENETIP SPS, ILD1220 o. ä. Funktionseingang: Trigger Schalter, Taster, SPS, o. ä. Schalteingang Laser On/Off Abb. 11 Max. Sensorkanäle an den Peripheriegeräten optoNCDT 1220 Seite 27...

  • Seite 28: Anschlussbelegung

    1 ... 5 V bei U > 11 V weiß 4 ... 20 mA Bürde = 500 Ohm ergibt U 2 ... 10 V bei U > 17 V Bürde blau Bezugsmasse Versorgungs- und Signalmasse Steckergehäuse Schirm Sensorgehäuse Mit Potentialausgleich verbinden optoNCDT 1220 Seite 28...

  • Seite 29: Versorgungsspannung

    Spannungsversorgung nur für Messgeräte, Adernfarbe Versorgung nicht gleichzeitig für Antriebe oder ähnliche 11 ... Impulsstörquellen verwenden. 30 VDC ILD1220 MICRO-EPSILON empfiehlt die Verwendung des optional erhältlichen Netzteils PS2020 für den Sensor. blau Masse Abb. 12 Anschluss Versorgungsspannung 5.4.4 Laser einschalten Der Messlaser am Sensor wird über einen HTL-Schalteingang eingeschaltet.

  • Seite 30: Rs422-Verbindung Mit Usb-Konverter If2001/Usb

    R = 250 Ohm: 11... weiß 1 ... 5 V bei U > 11 V 100 nF 30 VDC blau R = 500 Ohm: blau 2 ... 10 V bei U > 17 V Abb. 15 Beschaltung für Spannungsausgang optoNCDT 1220 Seite 30...

  • Seite 31: Multifunktionseingang

    Low-Pegel ≤ 2 V High-Pegel ≥ 8 V (max 30 V), Interner Pull-up-Widerstand, ein offener Eingang wird als High violett erkannt. Verbinden Sie den Eingang mit GND, um die Funktion auszu- lösen. blau Abb. 16 Prinzipschaltung für den Multifunktionseingang optoNCDT 1220 Seite 31...

  • Seite 32: Schaltausgang

    NPN (Low side) ca. +U PNP (High side) ca. GND Push-Pull Push-Pull, negiert Abb. 18 Schaltverhalten Schaltausgang Der Schaltausgang wird aktiviert bei einem fehlenden Messobjekt, Messobjekt zu nah/zu fern oder wenn kein gültiger Messwert ermit- telt werden kann. optoNCDT 1220 Seite 32...

  • Seite 33: Sensorkabel

    Verlegen Sie Signalleitungen nicht neben oder zusammen mit Netzleitungen oder impulsbelasteten Leitungen (z.B. für Antriebe und Magnetventile) in einem Bündel oder Kabelkanal, sondern verwenden Sie separate Kabelkanäle. Empfohlener Adernquerschnitt für selbst hergestellte Anschlusskabel: ≥ 0,14 mm². optoNCDT 1220 Seite 33...

  • Seite 34: Betrieb

    Betrieb Herstellung der Betriebsbereitschaft Montieren Sie das optoNCDT 1220 entsprechend den Montagevorschriften, siehe Kap. Verbinden Sie den Sensor mit nachfolgenden Anzeige- oder Überwachungseinheiten und der Stromversorgung. Die Laserdiode im Sensor wird nur aktiviert, wenn am Eingang Laser on/off Pin 8 mit Pin 12 verbunden ist, siehe Kap. 5.4.4.

  • Seite 35: Parametrierung Mittels Webinterface

    Die Bedienung ist nur so lange möglich, wie eine RS422-Verbindung zum Sensor besteht. Der Sensor ist über einen RS422-Konverter mit einem PC/Notebook verbunden, die Versorgungsspannung liegt an. Mit dem sensorTOOL von MICRO-EPSILON steht Ihnen eine Software zur Verfügung mit der Sie den Sensor einstellen, Messdaten visualisieren und dokumentieren können. Diese finden Sie on- line unter https://www.micro-epsilon.de/download/software/sensorTOOL.exe.

  • Seite 36: Zugriff Über Webinterface

    Webinterfaces Durch Mausklick auf die Schaltfläche im Bereich Messkonfiguration erfolgt der Wechsel zwischen den gespeicherten Konfigu- rationen. Im Auslieferungszustand ist das Preset Standard angelegt. Individuelle Anwenderprogramme können in einem so genann- ten Setup dauerhaft gespeichert werden. optoNCDT 1220 Seite 36...
  • Seite 37 Der Bereich Systemeinstellungen zeigt die aktuellen Einstellungen für z. B. Einheit und Zugriffsberechtigung in blauer Schrift an. Nach der Programmierung sind alle Einstellungen in einem Parametersatz dauerhaft zu speichern, damit sie beim nächsten Einschalten des Sensors wieder zur Verfügung stehen. Verwenden Sie dazu die Schaltfläche Einstellungen speichern. optoNCDT 1220 Seite 37...

  • Seite 38: Programmierung Über Ascii-Befehle

    Die Zykluszeit beträgt 1000 µs bei einer Messrate von 1 kHz. Der Messwert N steht nach drei Zyklen am Ausgang bereit. Die Verzöge- rungszeit zwischen Erfassung und Beginn der Ausgabe beträgt demnach 3000 µs. Da die Abarbeitung in den Zyklen parallel erfolgt, wird nach weiteren 1000 µs der nächste Messwert (N+1) ausgegeben. optoNCDT 1220 Seite 38...

  • Seite 39: Sensor-Parameter Einstellen

    ASCII-Befehlssatz und Terminalprogramm über RS422. Wenn Sie die Programmierung nicht im Sensor dauerhaft speichern, gehen die Einstellungen nach dem Ausschalten des Sensors wieder verloren. Übersicht Parameter Nachfolgende Parameter können Sie im optoNCDT 1220 einstellen bzw. ändern, siehe Reiter Einstellungen. Eingänge Multifunktionseingang, Tastenfunktion Signalverarbeitung Messrate, Fehlerbehandlung, Triggern (Datenausgabe) Ausgänge...

  • Seite 40: Eingänge

    Lösen Sie die Nullsetzfunktion via Hardwareeingang bzw. Taste am Sensor aus. Nach dem Nullsetzen liefert der Sensor neue Messwerte, relativ bezogen auf den Messwert während des Nullsetzens. Nullsetzen erfordert ein Messobjekt im Messbereich. Nullsetzen beeinflusst den Analog- und den Digitalausgang. optoNCDT 1220 Seite 40...

  • Seite 41: Nullsetzen Mit Der Taste Select

    5 min Abb. 22 Ablaufdiagramm für die Rücknahme Nullsetzen 1) Die Taste Select bleibt ohne Wirkung, weil die Tastensperre aktiv ist. 2) Bei roter State LED wird das Nullsetzen nicht ausgeführt, Blinkfrequenz 8 Hz für 2 s. optoNCDT 1220 Seite 41...

  • Seite 42: Sensor-Parameter Einstellen

    Die Funktion Nullsetzen kann mehrfach hintereinander angewendet werden. Zwischen dem Wiederholen der Funktion Nullsetzen ist eine Pause von 1 s nötig. Die Funktion Nullsetzen kann auch mit der Taste Select kombiniert werden. 1) Bei roter State LED wird das Nullsetzen nicht ausgeführt, Blinkfrequenz 8 Hz für 2 s. optoNCDT 1220 Seite 42...

  • Seite 43: Signalverarbeitung

    Wert über eine bestimmte Zeit gehalten, d.h. wiederholt ausgegeben werden. Nach Ablauf der gewählten Anzahl wird ein Fehlerwert ausgegeben. Grau hinterlegte Felder erfordern eine Auswahl Value Dunkel umrandete Felder erfordern die Angabe eines Wertes. optoNCDT 1220 Seite 43...

  • Seite 44: Triggerung

    7.4.4.1 Allgemein Die Messwertausgabe am optoNCDT 1220 ist durch ein externes elektrisches Triggersignal oder per Kommando steuerbar. Dabei wird die analoge und digitale Ausgabe beeinflusst. Der Messwert zum Triggerzeitpunkt wird zeitversetzt ausgegeben, siehe Kap. 6.3. - Die Triggerung hat keine Auswirkung auf das Zeitverhalten, so dass zwischen dem Triggerereignis (Pegeländerung) und dem Be- ginn der Ausgabe immer 3 Zyklen + 1 Zyklus (Jitter) liegen.

  • Seite 45: Triggerung Der Messwertausgabe

    Die Berechnung der Messwerte erfolgt fortlaufend und unabhängig vom Triggerereignis. Ein Triggerereignis löst nur die Ausgabe der Werte über eine digitale oder analoge Schnittstelle aus. In die Berechnung der Mittelwerte gehen also die unmittelbar vor dem Triggerereignis gemessenen Werte ein. optoNCDT 1220 Seite 45...

  • Seite 46: Ausgänge

    Grenzwertüberschreitung mindestens aktiv bleiben soll. Die Zeitdauer beginnt mit Überschreiten des Grenzwerts. Datenausgabe Analog / RS422 Auswahl der genutzten Schnittstelle. Mit der RS422-Schnittstelle erfolgt keine Darstellung des Signals im Webinterface. Mit Analogausgang kann das Signal weiterhin im Webinterface angezeigt werden. optoNCDT 1220 Seite 46...

  • Seite 47: Digitalausgang, Rs422

    Datenmenge für gewählte Baudrate 262080 Messwert nicht auswertbar 262076 es ist kein Peak vorhanden 262081 Peak ist zu breit 262077 Peak liegt vor dem Messbereich (MB) 262082 Laser ist ausgeschaltet 262078 Peak liegt nach dem Messbereich (MB) optoNCDT 1220 Seite 47...

  • Seite 48: Verhalten Digitalausgang

    -8.00 mm 42.00 mm -30.0 mm 20.00 mm -20.0 mm 30.00 mm 22483 86717 58454 7066 71301 Digitalausgang erreicht bei 10 % MB Minimalwert Die Funktion Mastern ist mit dem ASCII-Kommando MASTERMV möglich, siehe Kap. 3.3.8.3. optoNCDT 1220 Seite 48...
  • Seite 49 Reserve 32760 Messbereich Messbereich Abstand MP‘ nach Mastern 32760 [mm] 50 % 100 % MBA‘ MBE‘ Reserve Messbereich Abb. 28 Digitalwerte eines ILD1320-50 nach Masterung mit 100 mm Masterwert Abb. 27 Digitalwerte ohne Nullsetzung bzw. Masterung optoNCDT 1220 Seite 49...

  • Seite 50: Analogausgang

    - zu nah am Sensor - außerhalb MBA, oder Digitalwert 262077 20240 49635 262078 - zu weit vom Sensor - außerhalb MBE wird der Teachvorgang abgebrochen. LED State Fehler Fehler Messobjekt im Abb. 29 Standardkennlinie (schwarz), umgekehr- Messbereich Fehler- te, benutzerdefinierte Kennlinie (rot) ausgang optoNCDT 1220 Seite 50...

  • Seite 51: Ausgangsskalierung Mit Der Taste Select

    Wird bei der Rücknahme der Ausgangsskalierung die Select-Taste länger als 10 s oder nicht innerhalb des Zeitfensters gedrückt, wird dies als Fehler über die State-LED angezeigt. Die State LED blinkt dann rot mit 8 Hz zwei Sekunden lang. optoNCDT 1220 Seite 51...

  • Seite 52: Ausgangsskalierung Über Hardwareeingang

    1 Hz gelb Farbe nach nach Messobjekt- Messobjekt- position position 200 ms t 4 - t 2 = 2 s Fehler 5 ... <10 s t 2 t 3 Abb. 33 Ablaufdiagramm für die Rücknahme der Ausgangsskalierung optoNCDT 1220 Seite 52...

  • Seite 53: Berechnung Messwert Aus Analogem Strom

    [3,8; <4] MBA-Reserve = Strom [mA] [4; 20] Messbereich [>20; 20,2] MBE-Reserve [mA] - 4) [mm] [mm] - m [mm]| = Messbereich [mm] {10/25/50/100/200/500} m, n = Teachbereich [mm] [0; MB] = Abstand [mm] [m; n] optoNCDT 1220 Seite 53...
  • Seite 54 [0; MB] [0; MB] m, n = Teachbereich [mm] = Abstand [mm] [m; n] 1) Sollte einer der Teachpunkte (m, n) durch das Nullsetzen außerhalb des Messbereiches (MB) liegen, gibt der Sensor eine Fehler- meldung aus. optoNCDT 1220 Seite 54...

  • Seite 55: Verhalten Abstandswert Und Analogausgang

    -15.00 mm 9.44 mA 20,00 mA 3.00 mA 3.00 mA 4.00 mA 18.40 mA Analogausgang erreicht bei 66 % MB Maximalwert Analogausgang erreicht bei 10 % MB Minimalwert MB = Messbereich, MBA = Messbereichsanfang, MBE = Messbereichsende optoNCDT 1220 Seite 55...
  • Seite 56 Out max (30 mm) (-15 mm) (30 mm) Analog 12 mA 9,44 mA Out min 4 mA 3.8 mA 16 % 50 % 60 % 100 % Reserve Messbereich Abb. 34 Analogausgangssignal mit Nullsetzen, Messbereich 50 mm optoNCDT 1220 Seite 56...

  • Seite 57: Analogausgang Nullsetzen Und Teachen

    5 mm 30 mm 50 mm -10 mm 0 mm 10 mm MBA’ 60 % MBE’ 100 % MB Abb. 35 Ausgangskennlinien nach Nullsetzen und Skalierung mit -10.0 mm 10.00 mm einem ILD1220-50 4.00 mA 20.00 mA optoNCDT 1220 Seite 57...

  • Seite 58: Fehlerausgang

    Grenzwert arbeitet unabhängig vom Analogausgang. MBE = Messbereichsende = Grenzwert = Hysteresewert Schaltausgang MBA = Messbereichsanfang Abb. 36 Fehlerausgang mit Funktion Grenzwert, Schaltverhalten (NPN) Grau hinterlegte Felder erfordern eine Auswahl Value Dunkel umrandete Felder erfordern die Angabe eines Wertes. optoNCDT 1220 Seite 58...

  • Seite 59: Datenausgabe

    Webinterface / Analog / RS422 Entscheidet über die genutzte Schnittstelle für die Messwertausgabe. Eine parallele physikalische Messwertausgabe über RS422 und Analog ist nicht möglich. Bei der Auswahl Webinterface werden keine Messwerte über RS422 oder den Stromausgang ausgegeben. optoNCDT 1220 Seite 59...

  • Seite 60: Systemeinstellungen

    Die Taste Select reagiert nicht auf Eingaben, unabhängig von der Benutzerebene. Aktiv Die Taste Select ist aktiv, unabhängig von der Benutzerebene. Inaktiv Grau hinterlegte Felder erfordern eine Auswahl Value Dunkel umrandete Felder erfordern die Angabe eines Wertes. optoNCDT 1220 Seite 60...

  • Seite 61: Laden, Speichern

    Es öffnet sich der Dialog Es öffnet sich der Dialog Welle 4_02 und betäti- Messeinstellungen. Messeinstellungen. gen Sie die Eingabe mit Klicken Sie die Schaltflä- Klicken Sie die Schaltfläche der Schaltfläche Spei- che Laden. Favorit. chern. optoNCDT 1220 Seite 61...
  • Seite 62 Es öffnet sich der Dialog Messeinstellungen. Klicken Sie die Schaltfläche Exportieren. Klicken Sie die Schaltfläche Durchsuchen. Es öffnet sich ein Windows-Dialog zur Dateiauswahl. Wählen Sie die gewünschte Datei aus und klicken Sie Schaltfläche Öffnen. Klicken Sie auf die Schaltfläche Importieren. optoNCDT 1220 Seite 62...

  • Seite 63: Import, Export

    Bereich Download ab. Der Dateiname für das nebenstehende Beispiel lautet damit <...\ Downloads\ILD1220_50BASICSETTINGS_ MEASSETTINGS_Welle 4_02..JSON> Um zu vermeiden, dass beim Import ein bereits vorhandenes Setup unbeab- sichtigt überschrieben wird, erfolgt eine automatische Sicherheitsabfrage, siehe nebenstehende Abbildung. optoNCDT 1220 Seite 63...

  • Seite 64: Zugriffsberechtigung

    Tippen Sie das Standard-Passwort 000 oder ein benutzerdefiniertes Passwort in das Feld Passwort ein und bestätigen Sie die Eingabe mit Login. In die Betriebsart Bediener wechseln Sie mit einem Klick auf die Schalt- fläche Logout. Abb. 41 Wechsel in die Benutzerebene Experte optoNCDT 1220 Seite 64...

  • Seite 65: Sensor Rücksetzen

    Benutzer-Level Bediener / Legt die Benutzerebene fest, mit der der Sensor nach dem Wiedereinschalten startet. MICRO-EPSILON empfiehlt hier die Auswahl Bediener. beim Neustart Experte Nach erfolgter Konfiguration des Sensors sollte der Passwortschutz aktiviert werden. Bitte notieren Sie sich das Passwort für später.

  • Seite 66: Digitale Schnittstelle Rs422

    Ist die Ausgabe nicht möglich, wird ein Laufzeitfehler ausgegeben. Datenauswahl und Ausgabereihenfolge ist mit dem Befehl GETOU- TINFO_RS422 abzufragen. Die Ausgabe von Abstands-Messwerten und weiteren Messwerten über RS422 benötigt eine nachfolgende Umrechnung in die ent- sprechende Einheit, siehe Kap. 7.5.2.1. optoNCDT 1220 Seite 66...

  • Seite 67: Konvertierung Des Binären Datenformates

    Auch während der Kommunikation mit dem Sensor kann dieser ständig Messwerte am RS422-Ausgang liefern. Für den Datenaustausch mit einem PC ist die IF2001/USB von MICRO-EPSILON geeignet. Die IF2001/USB kombiniert die drei Bytes des Datenwortes und speichert sie im FIFO. Die 18 Bit werden für Mess- und Fehlerwerte genutzt. Weitere Angaben finden Sie in den Beschreibungen der Interfacekarte IF2001/USB sowie des zugehörigen Treiberprogramms MEDAQlib.

  • Seite 68: Softwareunterstützung Mit Medaqlib

    - funktioniert unabhängig vom verwendeten Schnittstellentyp, - zeichnet sich durch gleiche Funktionen für die Kommunikation (Befehle) aus, - bietet ein einheitliches Übertragungsformat für alle Sensoren von MICRO-EPSILON. Für C/C++-Programmierer ist in MEDAQLib eine zusätzliche Header-Datei und eine Library-Datei integriert. Die aktuelle Treiberroutine inklusive Dokumentation finden Sie unter: www.micro-epsilon.de/service/download...

  • Seite 69: Haftungsausschluss

    Alle Komponenten des Gerätes wurden im Werk auf die Funktionsfähigkeit hin überprüft und getestet. Sollten jedoch trotz sorgfältiger Qualitätskontrolle Fehler auftreten, so sind diese umgehend an MICRO-EPSILON oder den Händler zu melden. MICRO-EPSILON übernimmt keinerlei Haftung für Schäden, Verluste oder Kosten, die z.B. durch - Nichtbeachtung dieser Anleitung / dieses Handbuches, - Nicht bestimmungsgemäße Verwendung oder durch unsachgemäße Behandlung (insbesondere durch unsachgemäße Montage, -...

  • Seite 70: Außerbetriebnahme, Entsorgung

    - Eine Liste der nationalen Gesetze und Ansprechpartner in den EU-Mitgliedsstaaten finden Sie unter https://environment.ec.europa.eu/topics/waste-and-recycling/waste-electrical-and-electronic-equipment-weee_en. Hier besteht die Möglichkeit, sich über die jeweiligen nationalen Sammel- und Rücknahmestellen zu informieren. - Altgeräte können zur Entsorgung auch an MICRO-EPSILON an die im Impressum unter https://www.micro-epsilon.de/impressum/ angegebene Anschrift zurückgeschickt werden.

  • Seite 71: Anhang

    Anschlüsse: 1× Buchsenleiste 10-pol. (Kabelklemme) Typ Würth 691361100010, 1x Buchsenleiste 6-pol. (Kabelklemme) Typ Würth 691361100006 IF2030/PNET Schnittstellenmodul zur PROFINET-Anbindung eines Micro-Epsilon Sensors mit RS485 oder RS422-Schnittstelle, passend für Kabel PCF1420-x/I oder PCF1420- x/U, Hutschienengehäuse, inkl. GSDML-Datei zur Softwareeinbindung in der SPS IF2030/ENETIP Schnittstellenbaustein für Anbindung von Micro Epsilon Sensoren mit RS422/...

  • Seite 72: A 2 Werkseinstellungen

    LED‘s signalisieren die Startsequenz (rot-gelb-grün für jeweils 1 Sek.) Taste wird während der Startsequenz (t ... t ) gedrückt Taste wird losgelassen während die LED State gelb blinkt Dt = t ; Dt (Tastendruckdauer) muss mindestens 10 Sek, max. 15 Sek betragen optoNCDT 1220 Seite 72...

  • Seite 73: A 3 Ascii-Kommunikation Mit Sensor

    []-Klammern sind zwingend einzugeben, d. h. es darf kein Parameter weggelassen werden. Alternative Eingaben von Parameter- Werten werden durch „|“ getrennt dargestellt, z. B. für „a|b|c“ können die Werte „a“, „b“ oder „c“ gesetzt werden. Parameter-Werte in <>-Klammern sind wählbar aus einem Wertebereich. optoNCDT 1220 Seite 73...
  • Seite 74 Fehlermeldungen auch Warnmeldungen („Wxxx“) ausgegeben werden. Diese sind analog zu den Fehlermeldungen aufge- baut. Bei Warnmeldungen wurde der Befehl ausgeführt. Bei Supportanfragen zum Sensor sind die Antworten auf die Befehle GETINFO und PRINT hilfreich, da sie die Sensoreinstellungen enthalten. optoNCDT 1220 Seite 74...

  • Seite 75: A 3.2 Übersicht Befehle

    Kap. A 3.3.2.4 STDUSER Einstellen des Standardnutzers Kap. A 3.3.2.5 PASSWD Kennwort ändern Triggerung Kap. A 3.3.3.1 TRIGGER Triggerart auswählen Kap. A 3.3.3.2 MFILEVEL Pegel für Schalteingang auswählen Kap. A 3.3.3.3 TRIGGERCOUNT Anzahl der auszugebenden Messwerte optoNCDT 1220 Seite 75...
  • Seite 76 A 3.3.5.3 MEASSETTINGS Messeinstellungen laden/speichern Kap. A 3.3.5.4 BASICSETTINGS Geräteeinstellungen laden/speichern Kap. A 3.3.5.5 SETDEFAULT Werkseinstellungen Analogausgang skalieren Kap. A 3.3.6 ANALOGSCALE Analogausgang skalieren Tastenfunktion Kap. A 3.3.7.1 KEYFUNC Tastenfunktion auswählen Kap. A 3.3.7.2 KEYLOCK Tastensperre einrichten optoNCDT 1220 Seite 76...
  • Seite 77 Mastern / Nullsetzen Datenausgabe Allgemein Kap. A 3.3.9.1 OUTPUT Auswahl Messwertausgang Kap. A 3.3.9.2 OUTHOLD Fehlerbehandlung einstellen Kap. A 3.3.9.3 GETOUTINFO_RS422 Abfrage Datenauswahl Kap. A 3.3.9.4 OUT_RS422 Auswahl Signale für Datenübertragung Kap. A 3.3.9.5 OUTADD_RS422 Datenauswahl zusätzliche Werte optoNCDT 1220 Seite 77...

  • Seite 78: A 3.3 Befehle

    Cursor, der Sensor wartet auf eine Eingabe E<dd> <Msg> Fehlermeldung, die Ausführung wurde abgelehnt W<dd> <Msg> Warnmeldung <ddd> dreistellig <Msg> Meldung Formaterklärung Gruppierung Optionale Parameter <> Platzhalter Alternative Enthält ein Parameter Leerzeichen, sind diese in Anführungszeichen zu setzen. optoNCDT 1220 Seite 78...

  • Seite 79: A 3.3.1.2 Getinfo, Sensorinformation

    ->GETINFO Name: ILD1220-10 //Modelname Sensor, Sensorreihe Serial: 20110036 //Seriennummer Option: //Optionsnummer des Sensors Article: 4120260 //Artikelnummer des Sensors Cable head: Wire Measuring range: 10.00mm //Messbereich des Sensors Version: 001.062 //Version der Software Hardware-rev: Boot-version: 001.006 -> optoNCDT 1220 Seite 79...

  • Seite 80: A 3.3.1.3 Language, Sprache Der Webseite

    Der Sensor wird neu gestartet. A 3.3.1.5 ECHO, Umschalten der Befehlsantwort, ASCII-Schnittstelle ECHO ON|OFF Einstellung der Befehlsantwort bei einem ASCII-Befehl: - ON: Befehlsantwort ein, z. B. <Kdo> ok (oder Fehlermeldung) -> - OFF: Befehlsantwort aus, z. B. -> optoNCDT 1220 Seite 80...

  • Seite 81: A 3.3.1.6 Print, Sensoreinstellungen

    GETOUTINFO_RS422 DIST1 UNIT MM OUTHOLD NONE LANGUAGE DE ERROROUT1 DIST MFIFUNC NONE ERRORLEVELOUT1 NPN MFILEVEL HTL_HIGH ANALOGSCALE STANDARD KEYFUNC TEACH ERRORLIMIT DIST1 0.000 KEYLOCK AUTO 5 (IS_ACTIVE) ERRORHYSTERESIS 0.100 MEASRATE 1.000 ERROROUTHOLD 50 TRIGGER NONE TRIGGERCOUNT 1 optoNCDT 1220 Seite 81...

  • Seite 82: A 3.3.2 Benutzerebene

    Es muss dafür das Alte und zweimal das neue Passwort angegeben werden. Stimmen die neuen Passwörter nicht überein, wird eine Fehlermeldung ausgegeben. Das Passwort darf nur Buchstaben von A bis Z ohne Umlaute und Zahlen enthalten. Groß-/Kleinschrei- bung wird unterschieden. Die maximale Länge ist auf 31 Zeichen beschränkt. optoNCDT 1220 Seite 82...

  • Seite 83: A 3.3.3 Triggerung

    Anzahl der auszugebenden Messwerte beim Triggern - NONE: Triggern beenden und Beginn der kontinuierlichen Ausgabe - INFINITE: Start der kontinuierlichen Ausgabe nach dem ersten Triggerereignis - <n>: Anzahl der auszugebenden Werte nach jedem Triggerereignis n = 1 …16382. optoNCDT 1220 Seite 83...

  • Seite 84: A 3.3.4 Schnittstellen

    Fehlersignal des Schaltausgangs ERROR auswählen. - NONE: Schaltausgang deaktiviert - DIST: Kein Peak gefunden oder außerhalb Messbereich (Out of range) - TEACH: Abstand befindet sich außerhalb des skalierten Analogbereiches - LI1: Abstand ist größer als der Grenzwert (ERRORLIMIT) optoNCDT 1220 Seite 84...

  • Seite 85: A 3.3.4.5 Errorlevelout1, Ausgangspegel Schaltausgang

    Wertebereich: 0 ... 2 * Messbereich [mm]. A 3.3.4.8 ERROROUTHOLD ERROROUTHOLD <hold period> Angabe der Zeitdauer in ms, die der Schaltausgang bei Grenzwertüberschreitung mindestens aktiv bleiben soll. Die Zeitdauer beginnt mit Überschreiten des Grenzwerts. Wertebereich: 0 ... 1000 [ms]. optoNCDT 1220 Seite 85...

  • Seite 86: A 3.3.5 Handling Von Setups

    Exportieren der Sensor-Settings. Als Antwort werden die Daten im JSON-Format übertragen. Zum Abschluss kommt wieder ein Prompt. - MEASSETTINGS: Exportiert die Messeinstellungen mit dem Namen <SettingName> - BASICSETTINGS: Exportiert die Geräteeinstellungen - MEASSETTINGS_ALL: Exportiert die Messeinstellungen - ALL: Exportiert Mess- und Geräteeinstellungen optoNCDT 1220 Seite 86...

  • Seite 87: A 3.3.5.3 Meassettings, Messeinstellungen Laden / Speichern

    ƒ <name new> Name eines nutzerspezifischen Setups. Namen müssen mindestens aus zwei Zeichen bestehen und sind auf maximal 31 Zeichen beschränkt. Erlaubt sind Buchstaben von A bis Z ohne Umlaute und Zahlen, Groß-/Kleinschreibung wird unterschieden. Namen von Presets sind nicht möglich, ein Name sollte nicht mit „Auto“ beginnen. optoNCDT 1220 Seite 87...

  • Seite 88: A 3.3.5.4 Basicsettings, Geräteeinstellungen Laden / Speichern

    ƒ Minimalwert: Messwert in mm, der dem unteren Analogwert (4 mA) zugeordnet ist, ƒ Maximalwert: Messwert in mm, der dem oberen Analogwert (20 mA) zugeordnet ist. Der Minimalwert (in mm) kann größer als der Maximalwert (in mm) sein, siehe Kap. 7.5.3. optoNCDT 1220 Seite 88...

  • Seite 89: A 3.3.7 Tastenfunktion

    Auswahl der Tastensperre. - NONE: Taste funktioniert ständig, keine Tastensperre - ACTIVE: Tastensperre wird sofort nach Neustart aktiviert - AUTO: Tastensperre wird erst <Zeit> Minuten nach einem Neustart aktiviert ƒ <Zeit> Bereich zwischen 1 ... 60 Minuten optoNCDT 1220 Seite 89...

  • Seite 90: A 3.3.8 Messung

    Das Master-Kommando wartet maximal 2 Sekunden auf den nächsten Messwert und mastert ihn. Wenn, z. B. bei externer Triggerung, innerhalb dieser Zeit kein Messwert aufgenommen wird, kehrt das Kommando mit dem Fehler „E220 Timeout“ zurück. Der Masterwert wird mit sechs Nachkommastellen verarbeitet. Es ist zu beachten, dass der Ausgabewert auf 18 Bit beschränkt ist. optoNCDT 1220 Seite 90...

  • Seite 91: A 3.3.9 Datenausgabe

    - DIST1: Kalibrierter Abstandswert - COUNTER: Messwertzähler - NONE: Keine Werte ausgeben A 3.3.9.5 OUTADD_RS422, Datenauswahl zusätzliche Werte OUTADD_RS422 NONE|COUNTER Auswahl von zusätzlich zu übertragenden Werten. - NONE: Keine weiteren Werte ausgeben - COUNTER: Ausgabe des Messwertzählers optoNCDT 1220 Seite 91...

  • Seite 92: A 3.4 Fehlermeldungen

    Fehler beim Verarbeiten der Import-Daten Kein Überschreiben der Messeinstellungen bzw. der Geräteeinstellungen E333 No overwrite during import allowed durch das Import erlaubt. Checkbox setzen. E350 The new passwords are not identical Fehler bei der wiederholten Eingabe des neuen Passwortes. optoNCDT 1220 Seite 92...
  • Seite 93 E602 Master value is out of range Der Masterwert ist außerhalb des gültigen Bereiches. E616 Software triggering is not active Software-Trigger ist nicht aktiv Warnung Beschreibung W320 The measuring output has been adapted auto- Die Messwertausgabe wurde automatisch angepasst matically. optoNCDT 1220 Seite 93...
  • Seite 94 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 X9750406-B022043MSC info@micro-epsilon.de · www.micro-epsilon.de www.micro-epsilon.com/contact/worldwide/ Your local contact: MICRO-EPSILON MESSTECHNIK...
