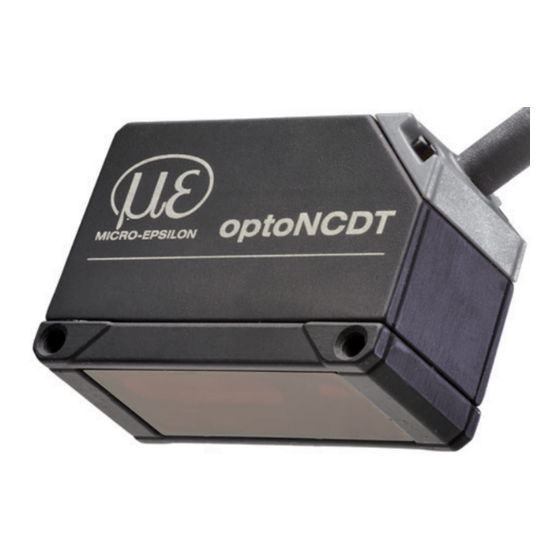

MICRO-EPSILON optoNCDT 1320 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für optoNCDT 1320:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ILD 1320-10
ILD 1320-25
ILD 1320-50
ILD 1320-100
ILD 1320-200
Betriebsanleitung
optoNCDT
1320

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MICRO-EPSILON optoNCDT 1320

Inhaltszusammenfassung für MICRO-EPSILON optoNCDT 1320

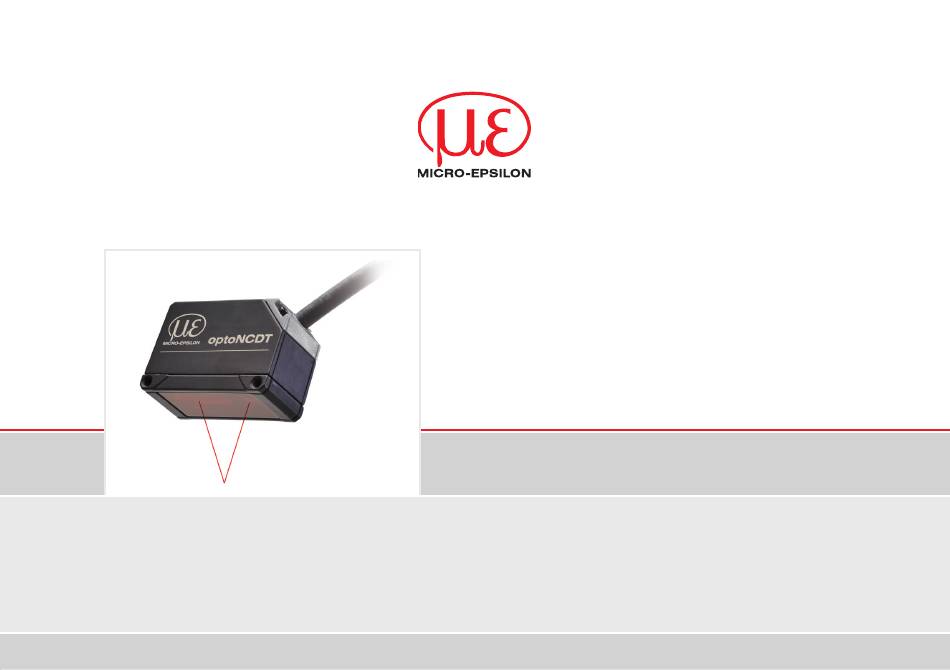

  • Seite 1 Betriebsanleitung optoNCDT 1320 ILD 1320-10 ILD 1320-25 ILD 1320-50 ILD 1320-100 ILD 1320-200...
  • Seite 2 Intelligente laseroptische Wegmessung MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 e-mail info@micro-epsilon.de www.micro-epsilon.de...

  • Seite 3: Inhaltsverzeichnis

    Farbunterschiede ....................... 19 5.1.2.3 Temperatureinflüsse ....................19 5.1.2.4 Mechanische Schwingungen ..................19 5.1.2.5 Bewegungsunschärfen ....................19 5.1.2.6 Oberflächenrauhigkeiten .................... 20 5.1.2.7 Winkeleinflüsse ......................21 5.1.3 Optimierung der Messgenauigkeit ....................22 Mechanische Befestigung, Maßzeichnung ....................23 Bedien- und Anzeigeelemente ........................25 optoNCDT 1320...
  • Seite 4 Allgemein ........................49 7.4.4.2 Triggerung der Messwertausgabe ................51 7.4.5 Peakauswahl ..........................51 7.4.6 Fehlerbehandlung ........................51 7.4.7 Nullsetzen und Mastern ........................ 52 7.4.7.1 Nullsetzen, Mastern mit der Taste Select ..............53 7.4.7.2 Nullsetzen, Mastern über Hardwareeingang .............. 54 optoNCDT 1320...
  • Seite 5 Sensor rücksetzen ........................75 Digitale Schnittstelle RS422 ....................76 Vorbemerkungen ............................76 Messdatenformat ............................76 Konvertierung des binären Datenformates ....................77 Reinigung ..........................78 Softwareunterstützung mit MEDAQLib ................. 78 Haftungsausschluss ....................... 79 Service, Reparatur ........................79 Außerbetriebnahme, Entsorgung ..................80 optoNCDT 1320...
  • Seite 6 A 3.3.10.2 UNIT, Maßeinheit Web-Interface .................. 93 A 3.3.10.3 MFIFUNC, Funktionsauswahl Multifunktionseingang ..........93 A 3.3.10.4 ERROROUT1, Schaltausgang aktivieren ..............93 A 3.3.10.5 ERRORLEVELOUT1, Ausgangspegel Schaltausgang ..........94 A 3.3.10.6 ERRORLIMIT ....................... 94 A 3.3.10.7 ERRORHYSTERESIS ....................94 A 3.3.10.8 ERROROUTHOLD ....................... 94 optoNCDT 1320...
  • Seite 7 Fehlermeldungen ............................100 Bedienmenü ..............................102 A 4.1 Reiter Home ..............................102 A 4.2 Reiter Einstellungen ............................. 102 A 4.2.1 Eingänge ............................ 102 A 4.2.2 Signalverarbeitung ........................103 A 4.2.3 Ausgänge ........................... 105 A 4.2.4 Systemeinstellungen ........................107 optoNCDT 1320...
  • Seite 8 1320...

  • Seite 9: Sicherheit

    Vorsicht – die Verwendung von Bedienelementen oder Einstellungen oder die Durchführung von Verfahren, die nicht in der Betriebs- anleitung angegeben sind, können Schäden verursachen. Schließen Sie die Spannungsversorgung nach den Vorschriften für elektrische Betriebsmittel an. > Verletzungsgefahr > Beschädigung oder Zerstörung des Sensors optoNCDT 1320 Seite 9...

  • Seite 10: Hinweise Zur Ce-Kennzeichnung

    Auf den Sensor dürfen keine aggressiven Medien (Waschmittel, Kühlemulsionen) einwirken. > Beschädigung oder Zerstörung des Sensors Hinweise zur CE-Kennzeichnung Für das optoNCDT 1320 gilt: - EU-Richtlinie 2014/30/EU - EU-Richtlinie 2011/65/EU Produkte, die das CE-Kennzeichen tragen, erfüllen die Anforderungen der zitierten EU-Richtlinien und der jeweils anwendbaren har- monisierten europäischen Normen (EN).

  • Seite 11: Ukca-Kennzeichnung

    Die UKCA-Konformitätserklärung und die technischen Unterlagen werden gemäß der UKCA-Richtlinien für die zuständigen Behörden zur Verfügung gehalten. Bestimmungsgemäße Verwendung - Das optoNCDT 1320 ist für den Einsatz im Industrie- und Laborbereich konzipiert. Es wird eingesetzt zur ƒ Weg-, Abstands-, Positions- und Dickenmessung ƒ Qualitätsüberwachung und Dimensionsprüfung - Der Sensor darf nur innerhalb der in den technischen Daten angegebenen Werte betrieben werden, siehe Kap.

  • Seite 12: Lasersicherheit

    DIN EN 60825-1: 2015-07 COMPLIES WITH 21 CFR 1040.10 AND 1040.11 P 1mW; =670nm EXCEPT FOR CONFORMANCE WITH IEC 60825-1 ED. 3., AS DESCRIBED IN LASER NOTICE NO. 56, DATED MAY 8, 2019. Abb. 1 Laserhinweisschilder am Sensorkabel optoNCDT 1320 Seite 12...
  • Seite 13 Anbaustelle sorgen. Der Betrieb des Lasers wird optisch durch die LED am Sensor angezeigt, siehe 5.3. Die Gehäuse des optoNCDT 1320 dürfen nur vom Hersteller geöffnet werden, siehe Kap. 11. Für Reparatur und Service sind die Sensoren in jedem Fall an den Hersteller zu senden.

  • Seite 14: Funktionsprinzip, Technische Daten

    Funktionsprinzip, Technische Daten Kurzbeschreibung Das optoNCDT 1320 arbeitet nach dem Prinzip der optischen Triangulation, d. h. ein sichtbarer, modulierter Lichtpunkt wird auf die Oberfläche des Messobjektes projiziert. Der diffuse Anteil der Reflexion dieses Lichtpunktes wird von einer Empfängeroptik, die in einem bestimmten Winkel zur optischen Achse des Laserstrahls angeordnet ist, abstandsabhängig auf einem ortsauflösenden Element (CMOS) abgebildet.

  • Seite 15: Technische Daten

    Zulässiges Fremdlicht Versorgungsspannung 11 ... 30 VDC Leistungsaufnahme < 2 W (24 V) 1 x HTL Laser on/off; Signaleingang 1 x HTL Multifunktionseingang: Trigger in, Nullsetzen, Mastern, Teachen Digitale Schnittstelle RS422 (16 bit) / PROFINET / EtherNet/IP optoNCDT 1320 Seite 15...
  • Seite 16 = des Messbereichs MBA = Messbereichsanfang, MBM = Messbereichsmitte, MBE = Messbereichsende Angaben gültig für weiße, diffus reflektierende Oberflächen (Micro-Epsilon Referenz-Keramik für ILD-Sensoren) 1) Werkseinstellung 1 kHz, Ändern der Werkseinstellung erfordert IF2001/USB Konverter (siehe Zubehör) 2) Messrate 1 kHz, Median 9 3) Lichtart: Glühlampe...

  • Seite 17: Lieferung

    Wenden Sie sich bitte bei Schäden oder Unvollständigkeit sofort an den Hersteller oder Lieferanten. Optionales Zubehör finden Sie im Anhang, siehe Kap. Lagerung Temperaturbereich Lager: -20 ... +70 °C Luftfeuchtigkeit: 5 - 95 % (nicht kondensierend) optoNCDT 1320 Seite 17...

  • Seite 18: Montage

    Echtzeit und anschließender Regelung, siehe Kap. 3.2. Für dunkle oder glänzende Messobjekte, wie zum Beispiel schwarzer Gummi, kann aber eine längere Belichtungszeit erforderlich sein. Die Belichtungszeit ist an die Messrate gekoppelt und kann nur durch ein Herabsetzen der Messrate des Sensors erhöht werden. optoNCDT 1320 Seite 18...

  • Seite 19: Fehlereinflüsse

    5.1.2.1 Fremdlicht Die Sensoren der Reihe optoNCDT 1320 besitzen durch ihr eingebautes optisches Interferenzfilter eine sehr gute Fremd- lichtunterdrückung. Bei glänzenden Messobjekten und bei herabgesetzter Messrate kann es jedoch zu Störungen durch Fremdlicht kommen. In diesen Fällen empfiehlt sich das Anbringen von Abschirmungen gegen das Fremdlicht. Das gilt im Besonderen beim Messen in der Nähe von Schweißeinrichtungen.

  • Seite 20: Oberflächenrauhigkeiten

    Eine geeignete Wahl der Mittelungszahl kann die Vergleichbarkeit der optischen und mechanischen Messung verbessern. h > 5 µm Keramische Referenzoberfläche Oberfläche, strukturiert Empfehlung zur Parameterwahl: - Wählen Sie die Mittelungszahl so, dass ein vergleichbar großes Oberflächenstück wie bei der mechanischen Messung gemittelt wird. optoNCDT 1320 Seite 20...

  • Seite 21: Winkeleinflüsse

    Oberflächen mit stark direkter Reflexion störend. Diese Einflüsse sind besonders bei der Abtastung profilierter Oberflächen zu beachten. Prinzipiell unterliegt das Winkelverhalten bei der Triangulati on auch dem Reflexionsvermögen der Messobjektoberfläche. X-Achse Y-Achse Winkel Abb. 5 Messfehler durch Verkippung bei diffuser Reflexion optoNCDT 1320 Seite 21...

  • Seite 22: Optimierung Der Messgenauigkeit

    Schleif- und Walzspuren Bei Bohrungen, Sacklöchern und Kanten in der Oberfläche von bewegten Teilen ist der Sensor so anzuordnen, dass die Kante nicht den Laserpunkt verdeckt. Falsch Richtig (Schatten) Abb. 7 Sensoranordnung bei Bohrungen und Kanten optoNCDT 1320 Seite 22...

  • Seite 23: Mechanische Befestigung, Maßzeichnung

    Montage Mechanische Befestigung, Maßzeichnung Der Sensor optoNCDT 1320 ist ein optisches System, mit dem im µm-Bereich gemessen wird. Trifft der Laserstrahl nicht senkrecht auf die Objektoberfläche auf, sind Messunsicherheiten nicht auszuschließen. Achten Sie bei der Montage und im Betrieb auf eine sorgsame Behandlung des Sensors.
  • Seite 24 MBM = Messbereichsmitte Lichtquellen und/oder deren Reflexionen, Spiegelungen frei MBE = Messbereichsende zu halten ist. d.M. = des Messbereichs Abb. 9 Maßzeichnung und optischer Freiraum A: 2x M3 für Direktverschraubung oder 2x M2 als Durchgangsbohrung für Durch- steckverschraubung optoNCDT 1320 Seite 24...

  • Seite 25: Bedien- Und Anzeigeelemente

    Die programmierbare Taste Select ruft die Funktionen Mastern oder Teachen auf. In den Werkseinstellungen ist die Taste Select nur 5 Minuten nach dem Einschalten der Betriebsspannung aktiv. Danach wird sie automatisch gesperrt. Die Tastensperre kann über interne Webseiten oder ASCII-Befehle programmiert werden. optoNCDT 1320 Seite 25...

  • Seite 26: Elektrische Anschlüsse

    An den Anschlusslitzen lassen sich die verschiedenen Peripheriegeräte, siehe Abb. 10, anschließen. Die Konverter IF2001/USB und IF2004/USB liefern auch die Betriebsspannung (24 V DC) des Sensors. Die Spannungsversorgung der Konverter erfolgt z. B. durch das optional erhältliche Netzteil PS 2020. optoNCDT 1320 Seite 26...
  • Seite 27 Montage Peripheriegerät Sensor-Kanäle Anwendung/Endgerät IF2001/USB, RS422-USB-Konverter IF2004/USB IF2030/PNET, IF2030/ENETIP SPS, ILD1320 o. ä. Funktionseingang: Trigger Schalter, Taster, SPS, o. ä. Schalteingang Laser On/Off Abb. 11 Max. Sensorkanäle an den Peripheriegeräten optoNCDT 1320 Seite 27...

  • Seite 28: Anschlussbelegung

    1 ... 5 V bei U > 11 V weiß 4 ... 20 mA Bürde = 500 Ohm ergibt U 2 ... 10 V bei U > 17 V Bürde blau Bezugsmasse Versorgungs- und Signalmasse Steckergehäuse Schirm Sensorgehäuse Mit Potentialausgleich verbinden optoNCDT 1320 Seite 28...

  • Seite 29: Versorgungsspannung

    Verbinden Sie die Adern „rot“ und „blau“ am Sensor mit einer 24 V-Spannungsversorgung. Adernfarbe Versorgung Spannungsversorgung nur für Messgeräte, nicht gleichzeitig für Antriebe oder ähnliche 11 ... Impulsstörquellen verwenden. MICRO-EPSILON 30 VDC ILD1320 empfiehlt die Verwendung des optional erhältli- chen Netzteils PS2020 für den Sensor. blau Masse Abb.

  • Seite 30: Rs422-Verbindung Mit Usb-Konverter If2001/Usb

    R = 250 Ohm: 11... weiß 100 nF 1 ... 5 V bei U > 11 V 30 VDC blau R = 500 Ohm: blau 2 ... 10 V bei U > 17 V Abb. 15 Beschaltung für Spannungsausgang optoNCDT 1320 Seite 30...

  • Seite 31: Multifunktionseingang

    Low-Pegel ≤ 2 V High-Pegel ≥ 8 V (max 30 V), Interner Pull-up-Widerstand, ein offener Eingang wird als High violett erkannt. Verbinden Sie den Eingang mit GND, um die Funktion auszu- lösen. blau Abb. 16 Prinzipschaltung für den Multifunktionseingang optoNCDT 1320 Seite 31...

  • Seite 32: Schaltausgang

    NPN (Low side) ca. +U PNP (High side) ca. GND Push-Pull Push-Pull, negiert Abb. 18 Schaltverhalten Schaltausgang Der Schaltausgang wird aktiviert bei einem fehlenden Messobjekt, Messobjekt zu nah/zu fern oder wenn kein gültiger Messwert ermit- telt werden kann. optoNCDT 1320 Seite 32...

  • Seite 33: Sensorkabel

    Verlegen Sie Signalleitungen nicht neben oder zusammen mit Netzleitungen oder impulsbelasteten Leitungen (z.B. für Antriebe und Magnetventile) in einem Bündel oder Kabelkanal, sondern verwenden Sie separate Kabelkanäle. Empfohlener Adernquerschnitt für selbst hergestellte Anschlusskabel: ≥ 0,14 mm². optoNCDT 1320 Seite 33...

  • Seite 34: Betrieb

    Betrieb Herstellung der Betriebsbereitschaft Montieren Sie das optoNCDT 1320 entsprechend den Montagevorschriften, siehe Kap. Verbinden Sie den Sensor mit nachfolgenden Anzeige- oder Überwachungseinheiten und der Stromversorgung. Die Laserdiode im Sensor wird nur aktiviert, wenn am Eingang Laser on/off Pin 8 mit Pin 12 verbunden ist, siehe Kap. 5.4.4.

  • Seite 35: Parametrierung Mittels Webinterface

    Die Bedienung ist nur so lange möglich, wie eine RS422-Verbindung zum Sensor besteht. Der Sensor ist z. B. über einen RS422-Kon- verter mit einem PC/Notebook verbunden, die Versorgungsspannung liegt an. Mit dem sensorTOOL von MICRO-EPSILON steht Ihnen eine Software zur Verfügung mit der Sie den Sensor einstellen, Messdaten visualisieren und dokumentieren können.

  • Seite 36: Zugriff Über Webinterface

    Sie bei der Konfiguration des Sensors. Abhängig von der gewählten Messrate und des genutzten PC‘s kann es zu einer dynamischen Messwertreduktion in der Darstel- lung kommen. D. h. nicht alle Messwerte werden an das Webinterface zur Darstellung und Speicherung übertragen. optoNCDT 1320 Seite 36...
  • Seite 37 Betrieb Der Bereich Systemkonfiguration im Reiter Home zeigt die aktuellen Einstellungen für die Messrate und die RS422 in blauer Schrift Der Bereich Diagrammtyp ermöglicht den Wechsel zwischen der grafischen Darstellung eines Messwertes oder des Videosignals. optoNCDT 1320 Seite 37...

  • Seite 38: Presets, Setups, Auswahl Messkonfiguration, Signalqualität

    Einstellungen im Menü Messwertaufnahme > Messaufgabe Ein Setup können Sie auswählen im Reiter Home > Messkonfiguration oder Einstellungen im Menü Systemeinstellungen > Laden & Speichern Im Controller kann ein Setup dauerhaft gespeichert werden, siehe Kap. 7.6.4. optoNCDT 1320 Seite 38...
  • Seite 39 Nach der Programmierung sind alle Einstellungen in einem Parametersatz dauerhaft zu speichern, damit sie beim nächsten Einschalten des Sensors wieder zur Verfügung stehen. Verwenden Sie dazu die Schaltfläche Einstellungen speichern. 1) Verfügbar für die Sensormodelle ILD1320-10/25/50. optoNCDT 1320 Seite 39...

  • Seite 40: Messwertdarstellung Mit Webbrowser

    Pause bzw. Start unterbricht oder startet die Aufzeichnung. Speichern öffnet den Windows-Auswahldialog für Dateiname und Speicherort, um die letzten 10.000 Werte in eine CSV-Datei (Trennung mit Semikolon) zu speichern. Die Funktion startet bzw. beendet eine relative Messung. Der Masterwert kann hier ebenfalls in einem Untermenü definiert wer- den. optoNCDT 1320 Seite 40...
  • Seite 41 Wenn Sie die Diagrammdarstellung in einem separaten Tab oder Fenster des Browsers laufen lassen, müssen Sie die Darstel- lung nicht jedes Mal neu starten. Klicken Sie auf die Schaltfläche Start, um die Anzeige der Messergebnisse zu starten. optoNCDT 1320 Seite 41...

  • Seite 42: Videosignaldarstellung Im Webbrowser

    Pause bzw. Start unterbricht oder startet unterbricht die Aufzeichnung. Speichern öffnet den Windows-Auswahldialog für Dateiname und Speicherort, um das Videosignal in eine CSV-Datei zu speichern. Die Funktion startet bzw. beendet eine relative Messung. Der Masterwert kann hier ebenfalls in einem Untermenü definiert wer- den. optoNCDT 1320 Seite 42...
  • Seite 43 Mit der Darstellung des Videosignals lassen sich die Wirkung der einstellbaren Messaufgabe (Targetmaterial), Peakauswahl und even- tuelle Störsignale durch Reflexionen o. ä. erkennen. Es gibt keinen linearen Zusammenhang zwischen der Lage des Peaks in der Videosignaldarstellung und dem ausgegebenen Messwert. optoNCDT 1320 Seite 43...

  • Seite 44: Programmierung Über Ascii-Befehle

    Die Zykluszeit beträgt 500 µs bei einer Messrate von 2 kHz. Der Messwert N steht nach drei Zyklen am Ausgang bereit. Die Verzöge- rungszeit zwischen Erfassung und Beginn der Ausgabe beträgt demnach 1500 µs. Da die Abarbeitung in den Zyklen parallel erfolgt, wird nach weiteren 500 µs der nächste Messwert (N+1) ausgegeben. optoNCDT 1320 Seite 44...

  • Seite 45: Sensor-Parameter Einstellen

    Wenn Sie die Programmierung nicht im Sensor dauerhaft speichern, gehen die Einstellungen nach dem Ausschalten des Sensors wieder verloren. Übersicht Parameter Nachfolgende Parameter können Sie im optoNCDT 1320 einstellen bzw. ändern, siehe Reiter Einstellungen. Eingänge Laser on/off, Multifunktionseingang, Tastenfunktion Signalverarbeitung Messaufgabe, Messrate, Zähler Rücksetzen, Triggern (Datenaufnahme, Datenausgabe),...

  • Seite 46: Eingänge

    Einstellungen werden sofort sichtbar. Darunter werden Hinweise zur gewählten Einstellung gegeben. Im linken Bereich befinden sich die Menüs für den Bereich Signalverarbeitung. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes. optoNCDT 1320 Seite 46...

  • Seite 47: Messaufgabe

    Ergebnisse für beide Materialien erzielt. Das wird u. a. auch im Diagramm Abstandswerte (Mess) an den verschiedenen Abstandswerten für die einzelnen Messaufgaben sichtbar. 1) Verfügbar für die Sensormodelle ILD1320-10/25/50. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes. optoNCDT 1320 Seite 47...

  • Seite 48: Messrate

    Je niedriger die Messrate, um so länger ist auch die maximale Belichtungszeit. Ab Werk ist die Messrate auf 1 kHz eingestellt. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes. optoNCDT 1320 Seite 48...

  • Seite 49: Triggerung

    7.4.4.1 Allgemein Die Messwertausgabe am optoNCDT 1320 ist durch ein externes elektrisches Triggersignal oder per Kommando steuerbar. Dabei wird die analoge und digitale Ausgabe beeinflusst. Der Messwert zum Triggerzeitpunkt wird zeitversetzt ausgegeben, siehe Kap. 6.4. - Die Triggerung hat keine Auswirkung auf das Zeitverhalten, so dass zwischen dem Triggerereignis (Pegeländerung) und dem Be- ginn der Ausgabe immer 3 Zyklen + 1 Zyklus (Jitter) liegen.
  • Seite 50 Nach dem Triggerereignis gibt der Sensor die vorher eingestellte Anzahl an Messwerten aus oder startet eine kontinuierliche Messwertausgabe. Ist für die Anzahl der Messwerte „0“ gewählt, stoppt der Sensor die Triggerung und die kontinuierliche Wertausgabe. Die Messwertausgabe kann auch über ein Kommando beendet werden. optoNCDT 1320 Seite 50...

  • Seite 51: Triggerung Der Messwertausgabe

    Wert über eine bestimmte Zeit gehalten, d.h. wiederholt ausgegeben werden. Nach Ablauf der gewählten Anzahl wird ein Fehlerwert ausgegeben. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes. optoNCDT 1320 Seite 51...

  • Seite 52: Nullsetzen Und Mastern

    Mastern und Nullsetzen beeinflusst den Digital- und den Analogausgang. Ein ungültiger Masterwert, z.B. kein Peak vorhanden, wird mit dem Fehler E602 Master value is out of range quittiert. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes. optoNCDT 1320 Seite 52...

  • Seite 53: Nullsetzen, Mastern Mit Der Taste Select

    5 min Abb. 27 Ablaufdiagramm für die Rücknahme Nullsetzen/Mastern 1) Die Taste Select bleibt ohne Wirkung, weil die Tastensperre aktiv ist. 2) Bei roter State LED wird der Masterwert nicht übernommen, Blinkfrequenz 8 Hz für 2 s. optoNCDT 1320 Seite 53...

  • Seite 54: Nullsetzen, Mastern Über Hardwareeingang

    Die Funktion Nullsetzen/Mastern kann mehrfach hintereinander angewendet werden. Zwischen dem Wiederholen der Funktion Nullsetzen/Mastern ist eine Pause von 1 s nötig. Die Funktion Nullsetzen/Mastern kann auch mit der Taste Select kombiniert werden. 1) Bei roter State LED wird der Masterwert nicht übernommen, Blinkfrequenz 8 Hz für 2 s. optoNCDT 1320 Seite 54...

  • Seite 55: Ausgänge

    Messwertausgabe. Eine parallele Messwert- ausgabe über mehrere Kanäle ist nicht möglich. Bei der Auswahl Webinterface werden keine Messwerte über RS422 oder den Stromausgang ausgegeben. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes. optoNCDT 1320 Seite 55...

  • Seite 56: Digitalausgang, Rs422

    MV ≥ MP - 0,5MB: [-MP + MV; MB - MP+ MV] Belichtungszeit 18 Bit = Digitalwert [1; 262143] [µs] BZ = Belichtungszeit [µs] [0,1; 26214,3] Intensität 16 Bit = Digitalwert [0; 65472] 16368 = Intensität [%] [0; 100] optoNCDT 1320 Seite 56...
  • Seite 57 Datenmenge für gewählte Baudrate 262076 es ist kein Peak vorhanden 262077 Peak liegt vor dem Messbereich (MB) 262078 Peak liegt nach dem Messbereich (MB) 262080 Messwert nicht auswertbar 262081 Peak ist zu breit 262082 Laser ist ausgeschaltet optoNCDT 1320 Seite 57...

  • Seite 58: Verhalten Digitalausgang

    10 % 60 % 100 % MB 60 % 100 % MB -8.00 mm 42.00 mm -30.0 mm 20.00 mm -20.0 mm 30.00 mm 22483 86717 58454 7066 71301 Digitalausgang erreicht bei 10 % MB Minimalwert optoNCDT 1320 Seite 58...
  • Seite 59 Reserve 32765 Messbereich Messbereich Abstand MP‘ nach Mastern 32760 [mm] 50 % 100 % MBA‘ MBE‘ Reserve Messbereich Abb. 31 Digitalwerte eines ILD1320-50 nach Masterung mit 100 mm Masterwert Abb. 30 Digitalwerte ohne Nullsetzung bzw. Masterung optoNCDT 1320 Seite 59...

  • Seite 60: Analogausgang

    - zu nah am Sensor - außerhalb MBA, oder Digitalwert 262077 20240 49635 262078 - zu weit vom Sensor - außerhalb MBE wird der Teachvorgang abgebrochen. LED State Fehler Fehler Messobjekt im Abb. 32 Standardkennlinie (schwarz), umge- Messbereich Schalt- kehrte, benutzerdefinierte Kennlinie (rot) ausgang optoNCDT 1320 Seite 60...

  • Seite 61: Ausgangsskalierung Mit Der Taste Select

    Wird bei der Rücknahme der Ausgangsskalierung die Select-Taste länger als 10 s oder nicht innerhalb des Zeitfensters gedrückt, wird dies als Fehler über die State-LED angezeigt. Die State LED blinkt dann rot mit 8 Hz zwei Sekunden lang. optoNCDT 1320 Seite 61...

  • Seite 62: Ausgangsskalierung Über Hardwareeingang

    1 Hz gelb Farbe nach nach Messobjekt- Messobjekt- position position 200 ms t 4 - t 2 = 2 s Fehler 5 ... <10 s t 2 t 3 Abb. 36 Ablaufdiagramm für die Rücknahme der Ausgangsskalierung optoNCDT 1320 Seite 62...

  • Seite 63: Berechnung Messwert Aus Analogem Strom

    [3,8; <4] MBA-Reserve = Strom [mA] [4; 20] Messbereich [>20; 20,2] MBE-Reserve [mA] - 4) [mm] [mm] - m [mm]| = Messbereich [mm] {10/25/50/100} m, n = Teachbereich [mm] [0; MB] = Abstand [mm] [m; n] optoNCDT 1320 Seite 63...
  • Seite 64 - m [mm]| MB = Messbereich [mm] {10/25/50/100} MP = Masterposition [mm] [0; MB] für MP £ 0,5MB: [-MP; 0,5MB] m, n = Teachbereich [mm] für MP > 0,5MB: [-0,5MB; MB - MP] = Abstand [mm] [m; n] optoNCDT 1320 Seite 64...

  • Seite 65: Verhalten Abstandswert Und Analogausgang

    3.00 mA 9.44 mA 20.00 mA 3,00 mA 3.00 mA 4.00 mA 18.40 mA Analogausgang erreicht bei 10 % MB Analogausgang erreicht bei 66 % MB Maximalwert Minimalwert MB = Messbereich, MBA = Messbereichsanfang, MBE = Messbereichsende optoNCDT 1320 Seite 65...
  • Seite 66 4,00 mA 18,40 mA 10 mm (30 mm) (-15 mm) (30 mm) 12 mA Out min 4 mA 3.8 mA 16 % 50 % 60 % 100 % Reserve Messbereich Abb. 37 Analogausgangssignal mit Nullsetzen bzw. Mastern optoNCDT 1320 Seite 66...

  • Seite 67: Analogausgang Mastern Und Teachen

    5 mm 30 mm 50 mm -10 mm 0 mm 10 mm MBA’ 60 % MBE’ 100 % MB Abb. 38 Ausgangskennlinien nach Masterung und Skalierung mit -10.0 mm 10.00 mm einem ILD1320-50 4.00 mA 20.00 mA optoNCDT 1320 Seite 67...

  • Seite 68: Fehlerausgang

    Grenzwert arbeitet unabhängig vom Analogausgang. MBE = Messbereichsende = Grenzwert = Hysteresewert Schaltausgang MBA = Messbereichsanfang Abb. 39 Fehlerausgang mit Funktion Grenzwert, Schaltverhalten (NPN) Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes. optoNCDT 1320 Seite 68...

  • Seite 69: Datenausgabe

    Messwertausgabe über RS422 und Analog ist nicht möglich. Bei der Auswahl Webinterface werden keine Messwerte über RS422 oder den Stromausgang ausgegeben. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes. optoNCDT 1320 Seite 69...

  • Seite 70: Systemeinstellungen

    Die Taste Select reagiert nicht auf Eingaben, unabhängig von der Benutzerebene. Die Taste Select ist aktiv, unabhängig von der Benutzerebene. Inaktiv Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes. optoNCDT 1320 Seite 70...

  • Seite 71: Laden, Speichern

    Es öffnet sich der Dialog Mess- Es öffnet sich der Dialog Welle 4_02 und betäti- Messeinstellungen. einstellungen. gen Sie die Eingabe mit Klicken Sie die Schaltflä- Klicken Sie die Schaltfläche der Schaltfläche Spei- che Laden. Favorit. chern. optoNCDT 1320 Seite 71...
  • Seite 72 Es öffnet sich der Dialog Messeinstellungen. Klicken Sie die Schaltfläche Exportieren. Klicken Sie die Schaltfläche Durchsuchen. Es öffnet sich ein Windows-Dialog zur Dateiauswahl. Wählen Sie die gewünschte Datei aus und klicken Sie Schaltfläche Öffnen. Klicken Sie auf die Schaltfläche Importieren. optoNCDT 1320 Seite 72...

  • Seite 73: Import, Export

    Bereich Download ab. Der Dateiname für das nebenstehende Beispiel lautet damit <...\ Downloads\ILD1320_50BASICSETTINGS_ MEASSETTINGS_Welle 4_02..JSON> Um zu vermeiden, dass beim Import ein bereits vorhandenes Setup unbeab- sichtigt überschrieben wird, erfolgt eine automatische Sicherheitsabfrage, siehe nebenstehende Abbildung. optoNCDT 1320 Seite 73...

  • Seite 74: Zugriffsberechtigung

    Tippen Sie das Standard-Passwort 000 oder ein benutzerdefiniertes Passwort in das Feld Passwort ein und bestätigen Sie die Eingabe mit Login. In die Betriebsart Bediener wechseln Sie mit einem Klick auf die Schalt- fläche Logout. Abb. 44 Wechsel in die Benutzerebene Experte optoNCDT 1320 Seite 74...

  • Seite 75: Sensor Rücksetzen

    Legt die Benutzerebene fest, mit der der Sensor nach dem beim Neustart Experte Wiedereinschalten startet. MICRO-EPSILON empfiehlt hier die Auswahl Bediener. Nach erfolgter Konfiguration des Sensors sollte der Passwortschutz aktiviert werden. Bitte notieren Sie sich das Passwort für später. 7.6.7 Sensor rücksetzen...

  • Seite 76: Digitale Schnittstelle Rs422

    M-Byte Datenauswahl und Ausgabereihenfolge ist mit dem H-Byte Befehl GETOUTINFO_RS422 abzufragen. Ausgabereihenfolge: L-Byte, M-Byte, H-Byte. Die Ausgabe von Abstands-Messwerten und weiteren Messwerten über RS422 benötigt eine nachfolgende Umrechnung in die ent- sprechende Einheit, siehe Kap. 7.5.2.1. optoNCDT 1320 Seite 76...

  • Seite 77: Konvertierung Des Binären Datenformates

    Auch während der Kommunikation mit dem Sensor kann dieser ständig Messwerte am RS422-Ausgang liefern. Für den Datenaustausch mit einem PC ist die IF2001/USB von MICRO-EPSILON geeignet. Die IF2001/USB kombiniert die drei Bytes des Datenwortes und speichert sie im FIFO. Die 18 Bit werden für Mess- und Fehlerwerte genutzt. Weitere Angaben finden Sie in den Beschreibungen der Interfacekarte IF2001/USB sowie des zugehörigen Treiberprogramms MEDAQlib.

  • Seite 78: Reinigung

    - funktioniert unabhängig vom verwendeten Schnittstellentyp, - zeichnet sich durch gleiche Funktionen für die Kommunikation (Befehle) aus, - bietet ein einheitliches Übertragungsformat für alle Sensoren von MICRO-EPSILON. Für C/C++-Programmierer ist in MEDAQLib eine zusätzliche Header-Datei und eine Library-Datei integriert. Die aktuelle Treiberroutine inklusive Dokumentation finden Sie unter: www.micro-epsilon.de/download/...

  • Seite 79: Haftungsausschluss

    Alle Komponenten des Gerätes wurden im Werk auf die Funktionsfähigkeit hin überprüft und getestet. Sollten jedoch trotz sorgfältiger Qualitätskontrolle Fehler auftreten, so sind diese umgehend an MICRO-EPSILON oder den Händler zu melden. MICRO-EPSILON übernimmt keinerlei Haftung für Schäden, Verluste oder Kosten, die z.B. durch - Nichtbeachtung dieser Anleitung / dieses Handbuches, - Nicht bestimmungsgemäße Verwendung oder durch unsachgemäße Behandlung (insbesondere durch unsachgemäße Montage, -...

  • Seite 80: Außerbetriebnahme, Entsorgung

    - Eine Liste der nationalen Gesetze und Ansprechpartner in den EU-Mitgliedsstaaten finden Sie unter https://environment.ec.europa.eu/topics/waste-and-recycling/waste-electrical-and-electronic-equipment-weee_en. Hier besteht die Möglichkeit, sich über die jeweiligen nationalen Sammel- und Rücknahmestellen zu informieren. - Altgeräte können zur Entsorgung auch an MICRO-EPSILON an die im Impressum unter https://www.micro-epsilon.de/impressum/ angegebene Anschrift zurückgeschickt werden.

  • Seite 81: Anhang

    1-fach Umsetzer von RS422 auf USB inklusive Treiber, Anschlüsse: 1× Klemmleiste IF2030/PNET Schnittstellenmodul zur PROFINET-Anbindung eines Micro-Epsilon Sensors mit RS485 oder RS422-Schnittstelle, passend für Kabel PCF1420-x/I oder PCF1420-x/U, Hutschienengehäuse, inkl. GSDML-Datei zur Softwareeinbindung in der SPS IF2030/ENETIP Schnittstellenbaustein für Anbindung von Micro Epsilon Sensoren mit RS422/RS485 Schnittstelle auf Ethernet/IP 1-Kanal-System mit Hutschienengehäuse Software-...

  • Seite 82: A 2 Werkseinstellungen

    LED‘s signalisieren die Startsequenz (rot-gelb-grün für jeweils 1 Sek.) Taste wird während der Startsequenz (t ... t ) gedrückt Taste wird losgelassen während die LED State gelb blinkt Dt = t ; Dt (Tastendruckdauer) muss mindestens 10 Sek, max. 15 Sek betragen optoNCDT 1320 Seite 82...

  • Seite 83: A 3 Ascii-Kommunikation Mit Sensor

    Es müssen beide Parameter „P1“ und „P2“ gesetzt werden. Es können die Parameter „P1“, „P2“ und „P3“ gesetzt werden, wobei „P2“ nur gesetzt „ P1 [P2 [P3]]“ werden darf, wenn „P1“ gesetzt ist und „P3“ nur wenn „P1“ und „P2“ gesetzt sind. optoNCDT 1320 Seite 83...
  • Seite 84 Fehlermeldungen auch Warnmeldungen („Wxxx“) ausgegeben werden. Diese sind analog zu den Fehlermeldungen aufge- baut. Bei Warnmeldungen wurde der Befehl ausgeführt. Bei Supportanfragen zum Sensor sind die Antworten auf die Befehle GETINFO und PRINT hilfreich, da sie die Sensoreinstellungen enthalten. optoNCDT 1320 Seite 84...

  • Seite 85: A 3.2 Übersicht Befehle

    Kap. A 3.3.8.5 PASSWD Kennwort ändern Triggerung Kap. A 3.3.9.1 TRIGGER Triggerart auswählen Kap. A 3.3.9.2 MFILEVEL Pegel für Schalteingang auswählen Kap. A 3.3.9.3 TRIGGERCOUNT Anzahl der auszugebenden Messwerte Kap. A 3.3.9.4 TRIGGERSW Software - Triggerimpuls optoNCDT 1320 Seite 85...
  • Seite 86 A 3.3.11.3 MEASSETTINGS Messeinstellungen laden/speichern Kap. A 3.3.11.4 BASICSETTINGS Geräteeinstellungen laden/speichern Kap. A 3.3.11.5 SETDEFAULT Werkseinstellungen Analogausgang skalieren Kap. A 3.3.12 ANALOGSCALE Analogausgang skalieren Tastenfunktion Kap. A 3.3.13.1 KEYFUNC Tastenfunktion auswählen Kap. A 3.3.13.2 KEYLOCK Tastensperre einrichten optoNCDT 1320 Seite 86...
  • Seite 87 A 3.4.4.1 MASTERMV Mastern / Nullsetzen Datenausgabe Allgemein Kap. A 3.5.1 OUTPUT Auswahl Messwertausgang Kap. A 3.5.2 OUTHOLD Fehlerbehandlung einstellen Auswahl der auszugebenden Messwerte Kap. A 3.5.3.1 GETOUTINFO_RS422 Abfrage Datenauswahl Kap. A 3.5.3.2 OUTADD_RS422 Datenauswahl zusätzliche Werte optoNCDT 1320 Seite 87...

  • Seite 88: A 3.3 Allgemeine Befehle

    LANGUAGE DE | EN Bestimmt die Sprache für das Webinterface. - DE: Sprache auf Deutsch setzen - EN: Sprache auf Englisch setzen - CN: Sprache auf Chinesisch setzen Die gewählte Spracheinstellung wird auf der Webseite wirksam. optoNCDT 1320 Seite 88...

  • Seite 89: A 3.3.4 Reset, Sensor Booten

    - MEASCNT: setzt den Messwertzähler zurück A 3.3.6 ECHO, Umschalten der Befehlsantwort, ASCII-Schnittstelle ECHO ON|OFF Einstellung der Befehlsantwort bei einem ASCII-Befehl: - ON: Befehlsantwort ein, z. B. <Kdo> ok (oder Fehlermeldung) -> - OFF: Befehlsantwort aus, z. B. -> optoNCDT 1320 Seite 89...

  • Seite 90: A 3.3.7 Print, Sensoreinstellungen

    GETOUTINFO_RS422 DIST1 UNIT MM OUTHOLD NONE LANGUAGE DE ERROROUT1 DIST MFIFUNC NONE ERRORLEVELOUT1 NPN MFILEVEL HTL_HIGH ANALOGSCALE STANDARD KEYFUNC NONE KEYLOCK AUTO 5 (IS_ACTIVE) MEASRATE 1.000 MEASPEAK DISTA TRIGGER NONE TRIGGERCOUNT INFINITE LASERPOW FULL MASTERMV NONE optoNCDT 1320 Seite 90...

  • Seite 91: A 3.3.8 Benutzerebene

    Es muss dafür das Alte und zweimal das neue Passwort angegeben werden. Stimmen die neuen Passwörter nicht überein, wird eine Fehlermeldung ausgegeben. Das Passwort darf nur Buchstaben von A bis Z ohne Umlaute und Zahlen enthalten. Groß-/Kleinschrei- bung wird unterschieden. Die maximale Länge ist auf 31 Zeichen beschränkt. optoNCDT 1320 Seite 91...

  • Seite 92: A 3.3.9 Triggerung

    - INFINITE: Start der kontinuierlichen Ausgabe nach dem ersten Triggerereignis - <n>: Anzahl der auszugebenden Werte nach jedem Triggerereignis n = 1 …16382. A 3.3.9.4 TRIGGERSW, Software-Triggerimpuls TRIGGERSW Erzeugen eines Software-Triggerimpulses. Ist in der Triggerauswahl nicht „SOFTWARE“ ausgewählt, erfolgt eine Fehlerausgabe. optoNCDT 1320 Seite 92...

  • Seite 93: A 3.3.10 Schnittstellen

    Fehlersignal des Schaltausgangs ERROR auswählen. - NONE: Schaltausgang deaktiviert - DIST: Kein Peak gefunden oder außerhalb Messbereich (Out of range) - TEACH: Abstand befindet sich außerhalb des skalierten Analogbereiches - LI1: Abstand ist größer als der Grenzwert (ERRORLIMIT) optoNCDT 1320 Seite 93...

  • Seite 94: A 3.3.10.5 Errorlevelout1, Ausgangspegel Schaltausgang

    Wertebereich: 0 ... 2 * Messbereich [mm]. A 3.3.10.8 ERROROUTHOLD ERROROUTHOLD <hold period> Angabe der Zeitdauer in ms, die der Schaltausgang bei Grenzwertüberschreitung mindestens aktiv bleiben soll. Die Zeitdauer beginnt mit Überschreiten des Grenzwerts. Wertebereich: 0 ... 1000 [ms]. optoNCDT 1320 Seite 94...

  • Seite 95: A 3.3.11 Handling Von Setups

    ƒ READ <Name>: Laden eines Presets oder einer Messeinstellung vom Sensor. ƒ STORE <Name>: Speichern der aktuellen Messeinstellung im Sensor. ƒ DELETE <Name>: Löschen einer Messeinstellung. ƒ RENAME <NameOld> <NameNew> [FORCE]: Umbenennen einer Messeinstellung. Mit FORCE kann eine vorhandene Messeinstellung überschrieben werden. optoNCDT 1320 Seite 95...

  • Seite 96: A 3.3.11.4 Basicsettings, Geräteeinstellungen Laden / Speichern

    ƒ Minimalwert: Messwert in mm, der dem unteren Analogwert (4 mA) zugeordnet ist, ƒ Maximalwert: Messwert in mm, der dem oberen Analogwert (20 mA) zugeordnet ist. Der Minimalwert (in mm) kann größer als der Maximalwert (in mm) sein, siehe Kap. 7.5.3. optoNCDT 1320 Seite 96...

  • Seite 97: A 3.3.13 Tastenfunktion

    - DISTL: Ausgabe des letzten Peaks A 3.4.2 MEASRATE, Messrate MEASRATE 0.25|0.5|1|2 Auswahl der Messrate in kHz. A 3.4.3 LASERPOW, Laserleistung LASERPOW FULL | OFF - FULL: Laserleistung wird auf 100 % geschaltet - OFF: Laser wird ausgeschaltet. optoNCDT 1320 Seite 97...

  • Seite 98: A 3.4.4 Messwertbearbeitung

    - NONE: Kein Halten des letzten Messwertes, Ausgabe des Fehlerwertes. - INFINITE: Unendliches Halten des letzten Messwertes. - <n>: Halten des letzten Messwertes über n Messzyklen hinweg; danach wird ein Fehlerwert ausgegeben. n = (1 ... 1024) . optoNCDT 1320 Seite 98...

  • Seite 99: A 3.5.3 Auswahl Der Auszugebenden Messwerte

    Kommando Inhalt MEASPEAK Peakauswahl bei Abstandsmessung MEASRATE Messrate (unter Beachtung von Reflektivität und Bewegung des Messobjektes) OUTPUT Wahl des Ausgabekanals OUTHOLD Ausgabeverhalten bei Messfehlern OUTADD_RS422 Auswahl der auszugebenden Zusatzwerte für die RS422-Schnittstelle BAUDRATE Baudraten Einstellung RS422-Schnittstelle optoNCDT 1320 Seite 99...

  • Seite 100: A 3.7 Fehlermeldungen

    Fehler beim Verarbeiten der Import-Daten Kein Überschreiben der Messeinstellungen bzw. der Geräteeinstellungen durch E333 No overwrite during import allowed das Import erlaubt. Checkbox setzen. E350 The new passwords are not identical Fehler bei der wiederholten Eingabe des neuen Passwortes. optoNCDT 1320 Seite 100...
  • Seite 101 E602 Master value is out of range Der Masterwert ist außerhalb des gültigen Bereiches. E616 Software triggering is not active Software-Trigger ist nicht aktiv Warnung Beschreibung W320 The measuring output has been adapted Die Messwertausgabe wurde automatisch angepasst automatically. optoNCDT 1320 Seite 101...

  • Seite 102: A 4 Bedienmenü

    Masterwert. Das Teachen skaliert den Analogausgang. Teachen Als aktiver Eingangspegel ist HTL definiert. Inaktiv Tastenfunktion Nullsetzen (Mastern) Legt die Funktion der Sensortaste fest. Inaktiv bedeutet Tasten- sperre. Teachen Inaktiv 1) Verfügbar für die Sensormodelle ILD1320-10/25/50. optoNCDT 1320 Seite 102...

  • Seite 103: A 4.2.2 Signalverarbeitung

    Software unendlich Eine Software-Triggerung wird mit Betätigen der Schaltfläche Trig- ger auslösen gestartet. „0“ Trigger beenden, „1 ... 16382“ Werte pro manuell Anzahl Wert Trigger, „16383“ Endlostrigger Inaktiv Keine Triggerung 1) Verfügbar für die Sensormodelle ILD1320-10/25/50. optoNCDT 1320 Seite 103...
  • Seite 104 Analogausgang und RS422-Schnittstelle bleiben auf dem letzten gültigen Wert stehen. Letzen Wert halten 1 ... 1024 Wert Nullsetzen/ Inaktiv Normaler Messwert bzw. Nullsetzen/Mastern wird rückgängig gemacht. Mastern Aktiv Wert Angabe, z.B. der Dicke eines Masterstückes. Wertebereich 0 bis max. + 2 x Messbereich optoNCDT 1320 Seite 104...

  • Seite 105: A 4.2.3 Ausgänge

    Webinterface / Analog / RS422 Entscheidet über die genutzte Schnittstelle für die Messwertausgabe. Eine parallele physikali- sche Messwertausgabe über RS422 und Analog ist nicht möglich. Bei der Auswahl Webinterface werden keine Messwerte über RS422 oder den Stromausgang ausgegeben. optoNCDT 1320 Seite 105...
  • Seite 106 Anhang | Bedienmenü Web-Interface LED Output RS422 Stromausgang Parametrierung Messwertanzeige Web-Interface gelb • • Gewählte RS422 grün • • Datenausgabe Analog • • • optoNCDT 1320 Seite 106...

  • Seite 107: A 4.2.4 Systemeinstellungen

    Aktiviert die gespeicherten Geräteeinstellungen. stellungen Speichern Speichert geänderte Geräteeinstellungen Durchsuchen Mit beiden Schaltflächen laden Sie die Geräteeinstellun- gen von einem PC o. ä. in den ILD1320. Importieren Exportieren Speichert die Geräteeinstellungen auf einem angeschlos- senen PC o. ä. optoNCDT 1320 Seite 107...
  • Seite 108 Legt die Benutzerebene fest, mit der der Benutzer-Ebene Sensor nach dem Wiedereinschalten startet. bei Neustart Experte / Bediener MICRO-EPSILON empfiehlt hier die Auswahl Bediener. Altes Passwort Wert Bei allen Passwörtern wird die Groß/Kleinschrei- bung beachtet, Zahlen sind erlaubt. Sonderzei-...
  • Seite 109 Mit einem Klick auf die Schaltfläche „Übernehmen“ werden die Einstellungen Auswahl erforderlich oder Checkbox wirksam. Nach der Programmierung sind alle Einstellungen in einem Para- metersatz dauerhaft zu speichern, damit sie beim nächsten Einschalten des Wert Angabe eines Wertes erforderlich Sensors wieder zur Verfügung stehen. optoNCDT 1320 Seite 109...
  • Seite 110 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 X9750350-A082043MSC info@micro-epsilon.de · www.micro-epsilon.de MICRO-EPSILON MESSTECHNIK www.micro-epsilon.com/contact/worldwide/ Your local contact:...
