Bedienung ILR11xx
6.2
Nachdem der Sensor an die Betriebsspannung angeschlossen wurde, ist im Display der gerade aktuelle Mess-
wert zu sehen sofern sich ein Objekt / Reflektor im Strahlengang befindet. Die grüne LED „POWER" leuchtet.
Für reproduzierbare Messergebnisse benötigt der Sensor eine Einlaufzeit von 15 min.
6.2.1
Display
Taste Beschreibung
- Funktion auswählen, Wechsel in nächst tiefere Menüebene
- Wert übernehmen, Wechsel in nächst höhere Menüebene
- Im Betrieb: Wechsel zur Menüebene (Wenn Passwort-Funk-
tion aktiv, Wechsel zur Passworteingabe. Messmodus bleibt
aktiv bis richtiges Passwort eingegeben ist.)
- Beim Editieren von z.B. Schaltpunkten: Wechsel der Cursor-
position von rechts nach links oder Abschluss der Eingabe,
wenn Cursor bereits auf ganz linker Eingabe-Position steht.
- Blättern zur nächsten Funktion (rechts),
- Beim Editieren: Wert um 1 erhöhen,
- Im Menue „QuickSet" erfolgt der TeachIn von Q2,
- Im Messmodus wird während des Tastendrucks das Display
beleuchtet.
- Blättern zur nächsten Funktion (links),
- Beim Editieren: Wert um 1 verringern,
- Im Menue „QuickSet" erfolgt der TeachIn von Q1,
- Im Messmodus wird während des Tastendrucks das Display
beleuchtet.
Aktive Funktion abbrechen und Wechsel in nächst höhere
Menüebene (gleichzeitiger Tastendruck, bisheriger Wert bleibt
unverändert erhalten)
Seite 24
ILR11xx

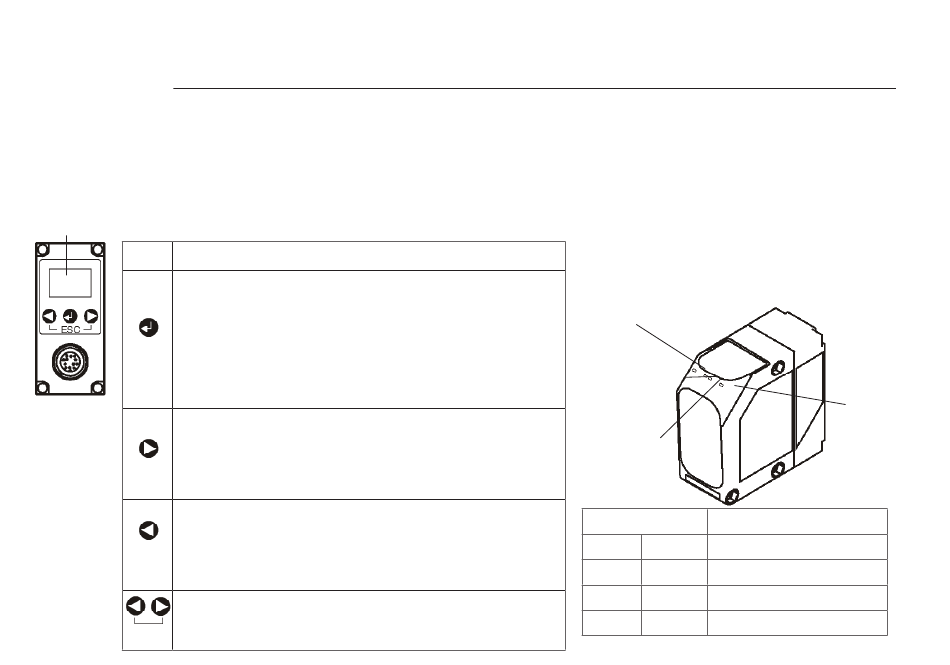

Bedien- und Anzeigeelemente
Die Sensoren ILR11xx sind mit einem LCD-
Display und 3 Bedientasten ausgerüstet, über
die alle Gerätefunktionen eingestellt werden
können.
LED Q
2
gelb
LED Power
grün
LED Error
rot
LED
Beschreibung
Q
leuchtet
Schaltausgang Q
1
Q
leuchtet
Schaltausgang Q
2
Power leuchtet
Versorgung vorhanden
Error
leuchtet
LED Q
1
gelb
aktiv
1
aktiv
2
Fehler
