Installation und Montage
5.
Installation und Montage
Der Sensor optoNCDT102x/110x/115x ist ein optisches System, mit dem im mm-Bereich gemessen wird. Ach-
ten Sie deshalb bei der Montage und im Betrieb auf sorgsame Behandlung.
5.1
Sensormontage
• Der Sensor wird über 3 Schrauben M5 montiert.
• Trifft der Laserstrahl nicht senkrecht auf die Objektoberfläche auf, sind Messunsicherheiten nicht auszu-
schließen.
• Zur Ausrichtung des Sensors sind auch die „Hinweise für den Betrieb", Kap. 7, zu beachten.
Strahlaustritt
42

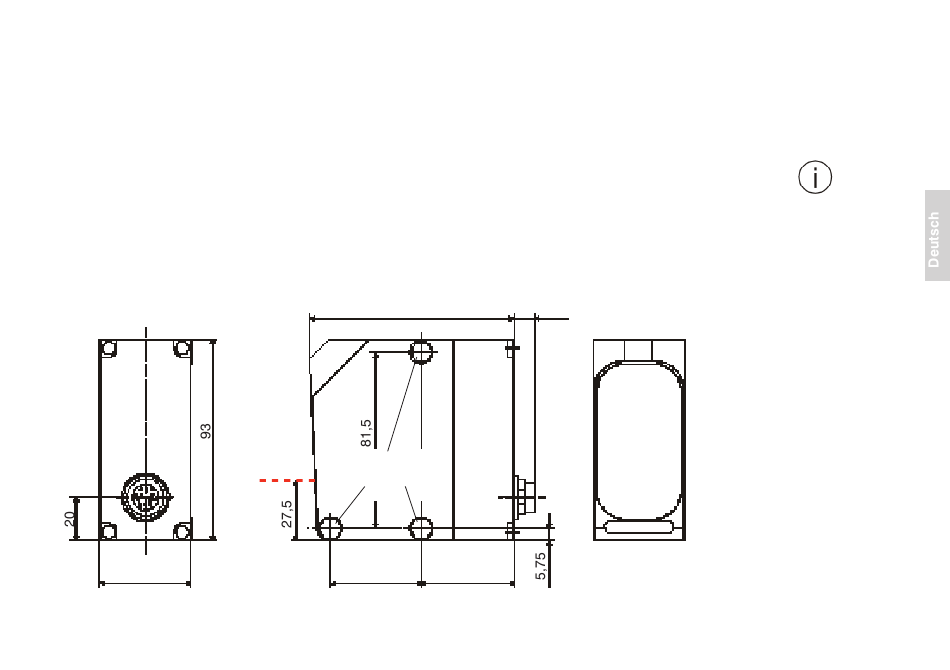

Abb. 5.1: Maßzeichnung Sensor, Maße in mm, nicht maßstabsgetreu
94,4
Montagebohrun-
gen ø 5,8
42
43
12,3
WICHTIG!
Achten Sie bei Mon-
tage und Betrieb des
Sensors auf eine
sorgsame Behand-
lung!
Seite 13
