Bedienung ILR102x
6.1.2
Bedienmenü öffnen
Taste Set für 3 sec. betätigen.
Für alle nachfolgend beschriebe-
nen Einstellungen muss sich der
Sensor im Bedienmenü befinden,
während dieser Zeit ist der Ziel-
laser zum Ausrichten des Sensors
automatisch eingeschaltet. Der
Sensor arbeitet in diesem Modus
nur mit verminderter Schaltfre-
quenz.
Bedienmenü verlassen (-ESC-)
Das Menü kann an jeder belie-bi-
gen Stelle verlassen werden. Taste
Set und Taste Toggle gleichzeitig 1
sec. betätigen.
Beim Verlassen des Bedienmenüs
wird der Ziellaser automatisch
ausgeschaltet.
Seite 20
Schaltpunkt, Analogausgang, SLOW/FAST-Mode
Q -Setup
A

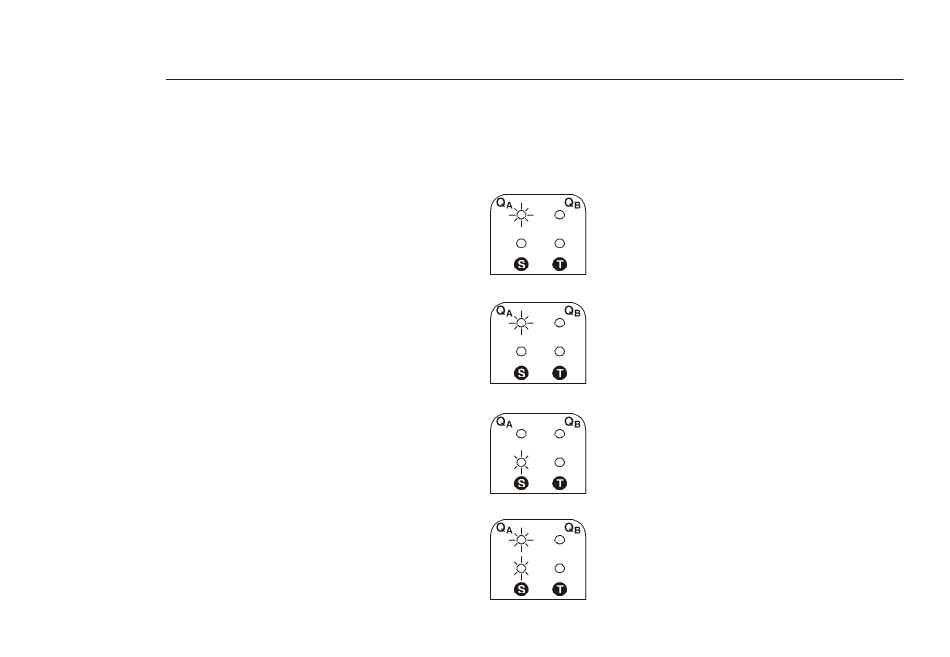

Schaltpunkt Q
Taste Toggle so lange betätigen bis
die LED SA1 leuchtet. Reflektor am
gewünschten Schaltpunkt platzieren,
danach die Taste Set betätigen.
Schaltfenster Q
Taste Toggle so lange betätigen bis die
LED SA1 leuchtet. Reflektor an der ersten
gewünschten Fenstergrenze platzieren,
danach die Taste Set betätigen.
Taste Toggle so lange betätigen bis die
LED SA2 leuchtet. Reflektor an der zwei-
ten gewünschten Fenstergrenze platzie-
ren, danach dieTaste Set betätigen.
Schaltausgang Q
Taste Toggle so lange betätigen bis die
LED SA1 und SA2 leuchten. Taste Set
betätigen, das Ausgangssignal wird
invertiert.
einstellen
A
einstellen
A
invertieren
A
