Funktionsprinzip, Technische Daten
2.
2.1
Mit dem Seilzugprinzip wird eine Linearbewegung in eine Widerstandsänderung transformiert.
Ein Messseil aus hochflexiblen rostfreien Stahladern wird auf eine Trommel mit Hilfe eines langlebigen Feder-
Motors aufgewickelt.
Die Wickeltrommel ist axial mit einem Potentiometer gekoppelt.

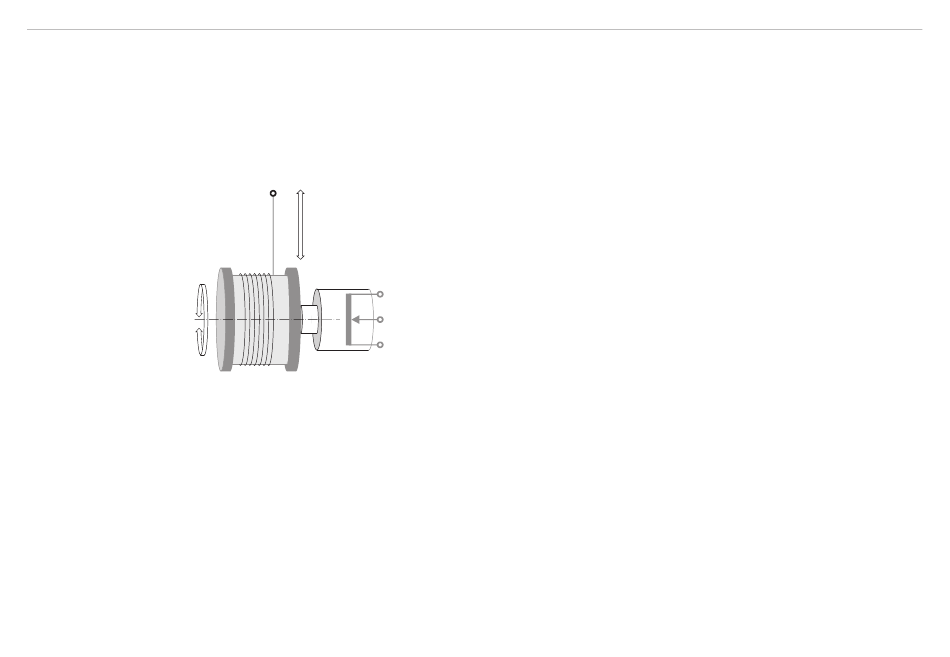

Abb. 1 Seilzug-Wegsensor mit Potentiometer
2.2
Das Seilzugprinzip wird in der Gehäusebauform K100 mit unterschiedlichen Messbereichen von 1500 bis
8000 mm angewendet.
Als elektrischer Anschluss sind 3 Varianten möglich:
- Potentiometerausgang (Widerstandsteiler)
- Spannungsausgang (mit integrierter Elektronik)
- Stromausgang (mit integrierter Elektronik)
- CANopen (mit integrierter Elektronik)
wireSENSOR, Serie WPS K100
Funktionsprinzip, Technische Daten
Messprinzip
Aufbau
