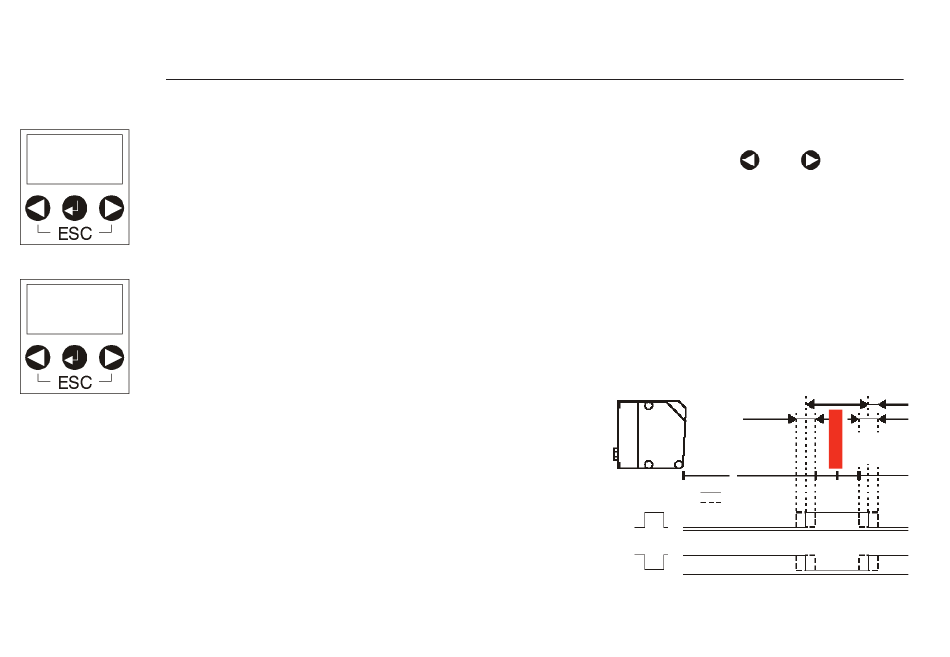

Bedienung ILR11xx
6.2.3
Im Betriebsmode wird in der ersten Zeile, abhängig von der aktiven Einheit, „DIST mm" oder „DIST INCH",
DIST mm
und in der zweiten Zeile der aktuelle Messwert angezeigt. Durch Betätigen der Tasten
2487
Beleuchtung des Displays eingeschaltet.
6.2.4
In der oberen Zeile wird der aktuelle Messwert angezeigt. In der unteren Zeile wird in der Mitte der Energiewert
als Hilfe zur Ausrichtung als Bargraph angezeigt. Die Schaltpunkte Q1 und Q2 können direkt durch Druck auf
die jeweilige Taste angelernt werden (Anlernfunktion ist nicht möglich, wenn SSI Übertragung aktiv ist).
4564
Abhängig vom gewählten Modus der Schaltausgänge, (siehe Kap. 6.2.5) wird im Modus
Q1 |||
q2
- „Einfach schaltend" die steigende bzw. fallende Flanke des Schaltausganges mit der eingestellten Hysterese
angelernt,
- „Zweifach schaltend" markiert der Lernpunkt (LP) die Mitte der mit jeweils 100 mm symmetrisch um diesen
Lernpunkt angeordneten Schaltpunkte (steigende bzw. fallen-
de Flanke) mit der eingestellten Hysterese.
Beispiel: QuickSet
aktueller Messwert:
In der Displayanzeige bedeutet:
4564 mm,
Q1 = Ausgang 1 EIN
Q1 EIN,
q1 = Ausgang 1 AUS
Q2 AUS,
Q2 = Ausgang 2 EIN
Empfangsenergie:
ca. 50%
q2 = Ausgang 2 AUS
Die zugehörigen LED's (gelb) an der Frontseite signalisieren
die Schaltzustände der Ausgänge. Mit der Enter-Taste oder
ESCape-Funktion wird das Menü verlassen.
Seite 28
Messbetrieb
QuickSet
oder
Hysterese
ILR
ohne Hysterese
mit Hysterese
Q1
Mode
Mode
Q1
Abb. 6.1: Schaltpunkte im Mode „Zweifach
schaltend", mit und ohne Hysterese
wird die
±100 mm
Mess-
objekt
LP
