Vision Toolbox
34.1 Übersicht über die Anwendung Vision Toolbox
Die Anwendung Vision Toolbox steht innerhalb der Software ReadA Browser zur Verfügung. Mit der
Anwendung können Benutzer Regelsätze – Methoden genannt – erstellen, die auf digitale Bilder
angewendet werden. Während des Routinebetriebs stellt die Anwendung Vision Toolbox dem Benutzer
Informationen zu den erstellten Methoden bereit. Die Entscheidung über die Aktion trifft jedoch letztendlich
der Benutzer, der die Aktion auch ausführt.
Die Vision Toolbox führt Analysen anhand von Plattenbildern durch. Die Anwendung kann zur Analyse von
Platten basierend auf dem „Ergebnis Wachstum/kein Wachstum" oder zur Ergebnisvalidierung verwendet
werden.
Die Anwendung basiert auf vier Schritten. In der Erstellungsphase wird die Methode durch Hinzufügen von
Werkzeugen erstellt. In der Anpassungsphase werden die Parameter dieser verknüpften Werkzeuge
eingestellt, und die Methode kann an einem Plattenbild getestet werden. In der Validierungsphase werden
Plattenbilder geprüft, um die Zuverlässigkeit der Methode sicherzustellen. In der Produktionsphase wird die
Methode schließlich einem Programm zur Analyse zugewiesen, damit die Methode automatisch ausgeführt
wird, wenn ein Bild der verknüpften Platte erstellt wird.
34.1.1 Vision Toolbox-Anzeigen
In der Vision Toolbox werden Methoden, Werkzeuge und Eingabe-/Ausgabeparameter angezeigt.

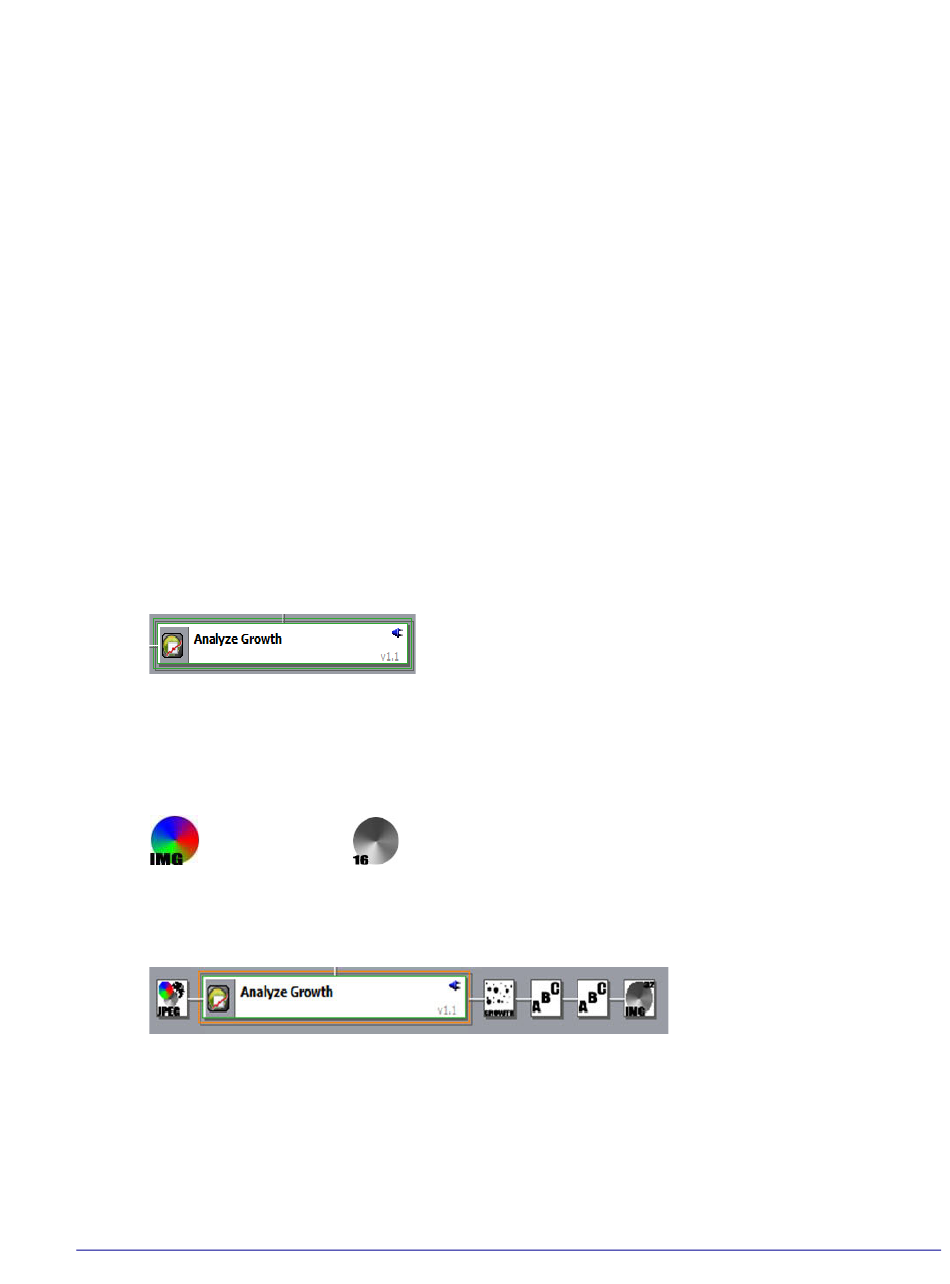

Anzeige eines Werkzeugs
Ein Werkzeug ist eine Komponente, die eine bestimmte Aktion für das Bild ausführt. Ein Werkzeug wird als
Block angezeigt.
Anzeige von Eingabe- und Ausgabeparametern
Ein Werkzeug verfügt über eine Reihe von Eingabeparametern (z. B. Rohmaterial, erforderliche
Behandlung). Auf der Grundlage dieser Eingabeparameter leitet das Werkzeug einen Verfahrensschritt ein
und produziert eine Ausgabe. Die Parameter werden als Symbole angezeigt, die die Art der Eingabe oder
Ausgabe angeben.
Fotoparameter
Anzeige eines Werkzeugs mit Eingabe- und Ausgabeparametern
Ein Werkzeug ist mit einer Reihe von Eingabe- und Ausgabeparametern ausgestattet. Eingabeparameter
werden auf der linken Seite des Werkzeugs und Ausgabeparameter auf der rechten Seite angezeigt.
Anzeige einer Methode
Eine Methode ist ein Satz aus Werkzeugen, die zusammen ein Zwischen- oder Endergebnis liefern. Der
obere Block repräsentiert die Methode und die Blöcke darunter sind Werkzeuge. Eine Methode verfügt über
eigene Eingabe- und Ausgabeparameter, die mit den Eingabe- und Ausgabeparametern der verknüpften
Werkzeuge verbunden sind.
Grauschattierungsparameter int16
