BD Viper™ LT-System – Benutzerhandbuch
Kalibrierung des Geräts
Das optische System des Fluoreszenzmessgeräts im BD Viper™ LT-Gerät besteht aus einer
Kamera mit auswählbarem Filter und acht Beleuchtungs-LEDs (zwei pro optischem Kanal).
Die Kamera ist ein solides Ladungsspeicherelement (charge-coupled device, CCD), bei dem
keine direkte Kalibrierung oder Korrektur erforderlich ist. Die LED-Beleuchtung wird mithilfe
einer aktiven Feedbackschleife durch eine Kontrollfotodiode in der Nähe der
SDA-/PCR-Plattenposition gesteuert. Durch eine zweite Fotodiode nahe der ersten wird
kontinuierlich sichergestellt, dass die LEDs und die Kontrollfotodiode korrekt funktionieren. Die
Kalibrierung des Messgeräts besteht in der Ermittlung des Korrekturfaktors für jede
Muldenposition, der aufgrund des Parallaxeneffekts erforderlich ist (Muldenränder erscheinen
etwas schwächer beleuchtet). Die Kalibrierung wird bei der Herstellung des Geräts
durchgeführt und muss nicht verändert werden, da die Position der Platte in Bezug auf die
Kamera gleich bleibt.

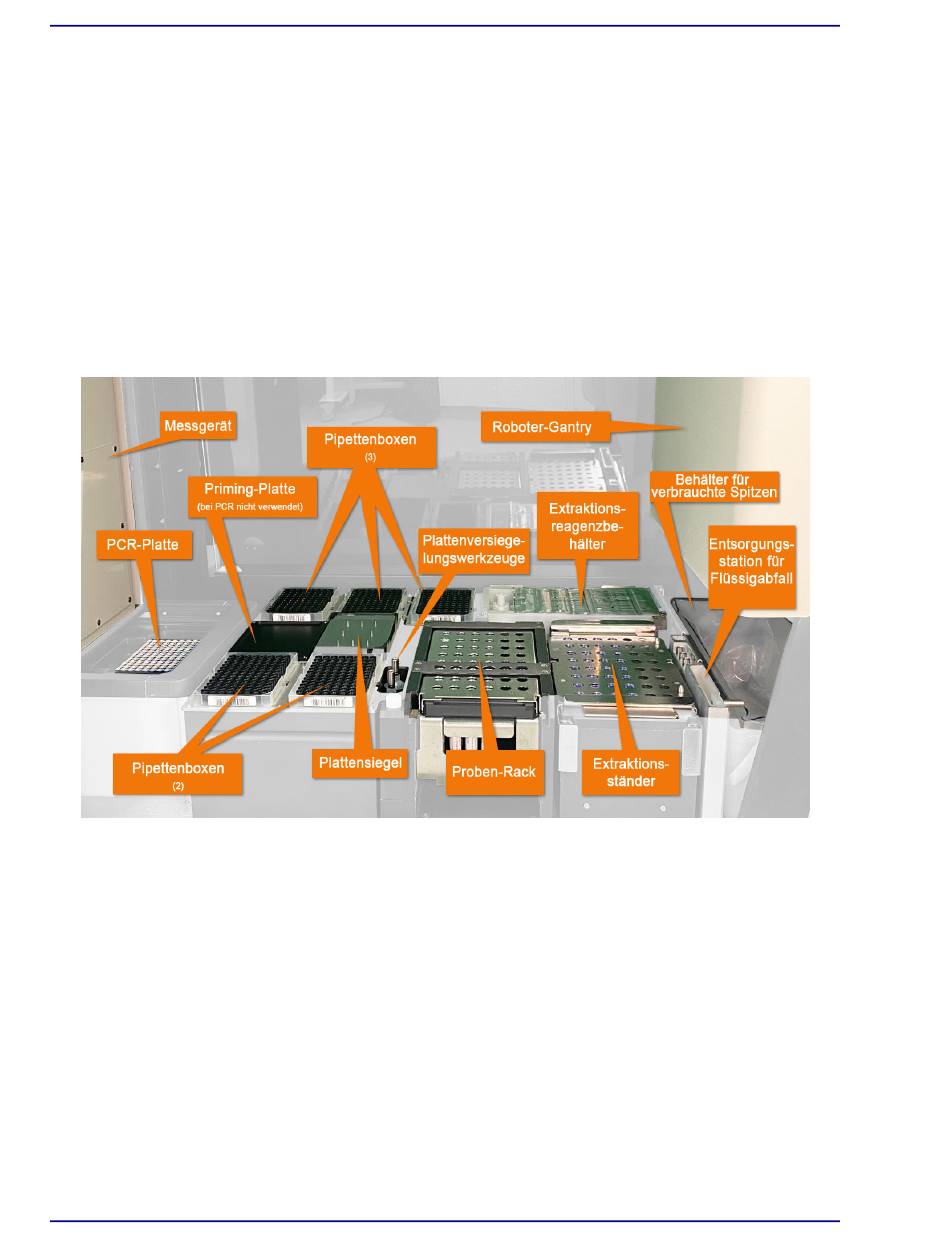

Abbildung 1-2 – BD Viper™ LT-Gerät – Innenansicht (SDA-Lauf)
Integriertes Heiz-/Kühlelement
Das Subsystem für die Wärmeregulierung umfasst einen Wärmeblock für konische Mikroröhrchen
für die PCR oder C-Mulden mit flachem Boden für die SDA. Zur Anpassung an verschiedene
Mikroschälchen-Konfigurationen (konisch und flacher Boden) werden Plattenträger eingesetzt.
Die Blocktemperatur wird durch 24 thermoelektrische Peltier-Zellen gesteuert. Diese Zellen können
je nach Flussrichtung des Gleichstroms durch diese Elemente entweder zur Erwärmung oder
Kühlung eingesetzt werden. Jede Peltier-Zelle verfügt über einen zugehörigen Temperatursensor
für ein geschlossenes Temperatursteuerungssystem in jeder Zone innerhalb des Wärmeblocks.
Die Peltier-Zellen nutzen einen gemeinsamen Kühlkörper an der Unterseite zur Ableitung der
Abwärme über einen ummantelten Lüfter auf der Rückseite des Messgeräts.
