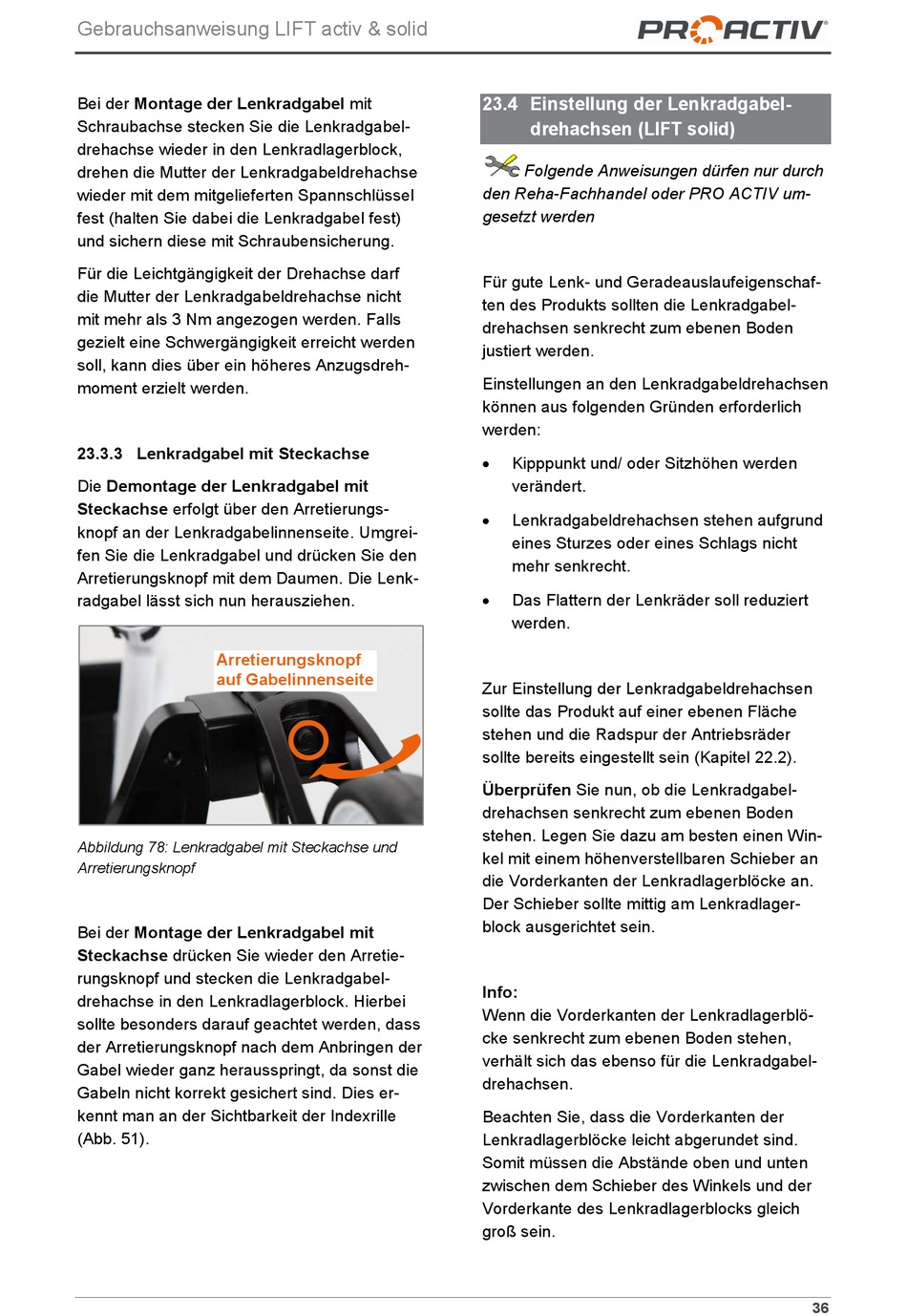

Gebrauchsanweisung LIFT activ & solid
Bei der Montage der Lenkradgabel mit
Schraubachse stecken Sie die Lenkradgabel-
drehachse wieder in den Lenkradlagerblock,
drehen die Mutter der Lenkradgabeldrehachse
wieder mit dem mitgelieferten Spannschlüssel
fest (halten Sie dabei die Lenkradgabel fest)
und sichern diese mit Schraubensicherung.
Für die Leichtgängigkeit der Drehachse darf
die Mutter der Lenkradgabeldrehachse nicht
mit mehr als 3 Nm angezogen werden. Falls
gezielt eine Schwergängigkeit erreicht werden
soll, kann dies über ein höheres Anzugsdreh-
moment erzielt werden.

23.3.3 Lenkradgabel mit Steckachse

Die Demontage der Lenkradgabel mit
Steckachse erfolgt über den Arretierungs-
knopf an der Lenkradgabelinnenseite. Umgrei-
fen Sie die Lenkradgabel und drücken Sie den
Arretierungsknopf mit dem Daumen. Die Lenk-
radgabel lässt sich nun herausziehen.
Arretierungsknopf
auf Gabelinnenseite
Abbildung 78: Lenkradgabel mit Steckachse und
Arretierungsknopf
Bei der Montage der Lenkradgabel mit
Steckachse drücken Sie wieder den Arretie-
rungsknopf und stecken die Lenkradgabel-
drehachse in den Lenkradlagerblock. Hierbei
sollte besonders darauf geachtet werden, dass
der Arretierungsknopf nach dem Anbringen der
Gabel wieder ganz herausspringt, da sonst die
Gabeln nicht korrekt gesichert sind. Dies er-
kennt man an der Sichtbarkeit der Indexrille
(Abb. 51).
23.4 Einstellung der Lenkradgabel-
drehachsen (LIFT solid)
Folgende Anweisungen dürfen nur durch
den Reha-Fachhandel oder PRO ACTIV um-
gesetzt werden
Für gute Lenk- und Geradeauslaufeigenschaf-
ten des Produkts sollten die Lenkradgabel-
drehachsen senkrecht zum ebenen Boden
justiert werden.
Einstellungen an den Lenkradgabeldrehachsen
können aus folgenden Gründen erforderlich
werden:
Kipppunkt und/ oder Sitzhöhen werden
verändert.
Lenkradgabeldrehachsen stehen aufgrund
eines Sturzes oder eines Schlags nicht
mehr senkrecht.
Das Flattern der Lenkräder soll reduziert
werden.
Zur Einstellung der Lenkradgabeldrehachsen
sollte das Produkt auf einer ebenen Fläche
stehen und die Radspur der Antriebsräder
sollte bereits eingestellt sein (Kapitel 22.2).
Überprüfen Sie nun, ob die Lenkradgabel-
drehachsen senkrecht zum ebenen Boden
stehen. Legen Sie dazu am besten einen Win-
kel mit einem höhenverstellbaren Schieber an
die Vorderkanten der Lenkradlagerblöcke an.
Der Schieber sollte mittig am Lenkradlager-
block ausgerichtet sein.
Info:
Wenn die Vorderkanten der Lenkradlagerblö-
cke senkrecht zum ebenen Boden stehen,
verhält sich das ebenso für die Lenkradgabel-
drehachsen.
Beachten Sie, dass die Vorderkanten der
Lenkradlagerblöcke leicht abgerundet sind.
Somit müssen die Abstände oben und unten
zwischen dem Schieber des Winkels und der
Vorderkante des Lenkradlagerblocks gleich
groß sein.
