Gebrauchsanweisung LIFT activ & solid
19.1 Lordosestütze/ -wölbung
19.1.1 Rückenrohr mit Lordosegelenk
(LIFT activ)
Folgende Anweisungen dürfen nur durch
den Reha-Fachhandel oder PRO ACTIV um-
gesetzt werden
Entriegelungsschieber
Lordosegelenk

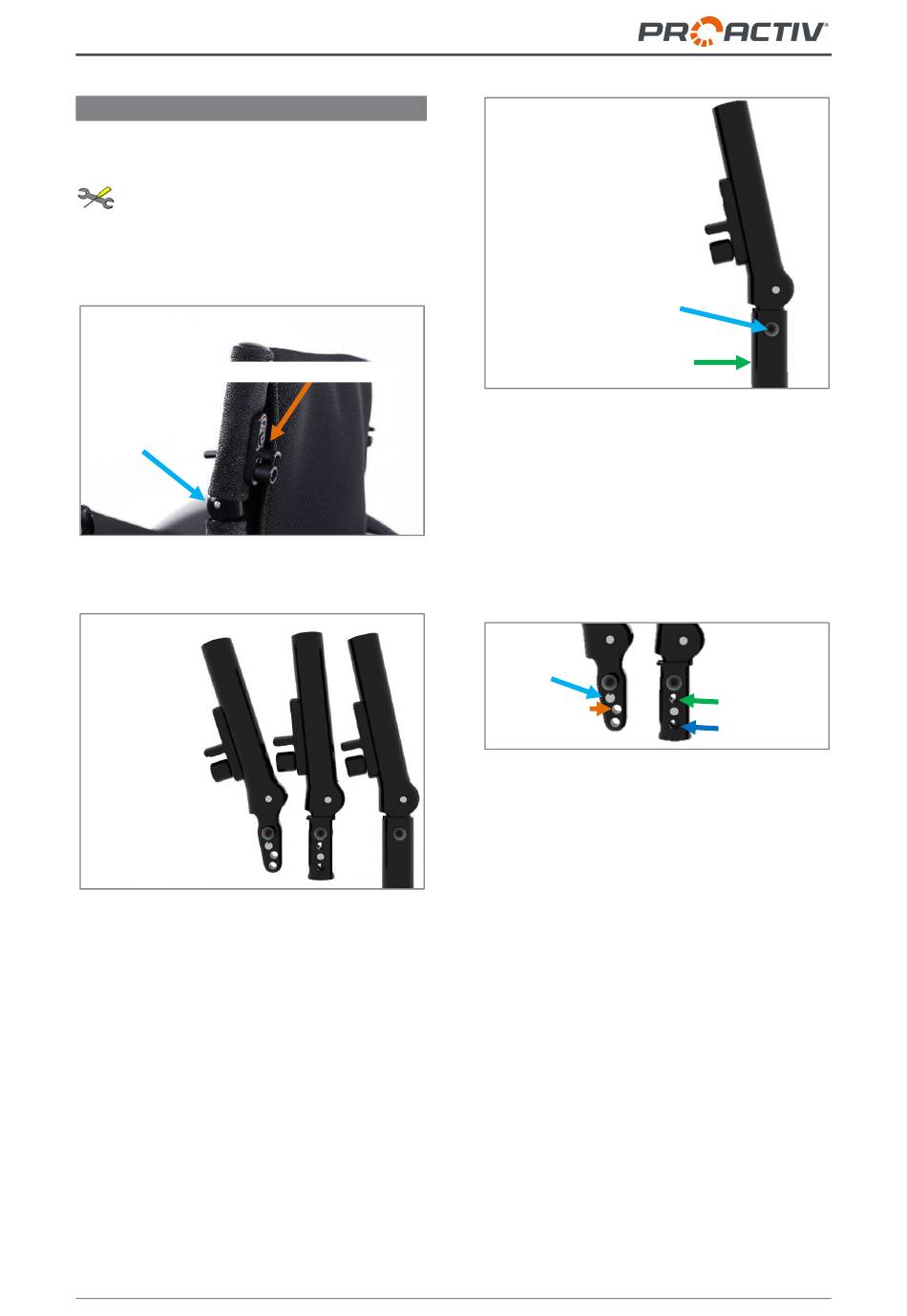

Abbildung 7: Rückenrohr mit Lordosegelenk
3 cm
Abbildung 8: Lordosegelenke mit unterschiedlicher
Lordosetiefe (Ansicht von Produkt entnommen)
Die Lordosetiefe kann mit Werkzeugeinsatz
zwischen 1, 2 und 3 cm verstellt werden.
Um die Lordosetiefe einzustellen, lösen Sie
dafür an beiden Seiten die M5 Befestigungs-
schrauben (SW 3 mm) (Abb. 9) und ziehen Sie
die Lordosegelenke aus den Rückenrohren.
1 cm
2 cm
M5 Befestigungs-
schraube
Rückenrohr
Abbildung 9: Lordosegelenk mit Lordosetiefe 1 cm
im Rückenrohr
Ziehen Sie anschließend den Zylinderstift an
beiden Seiten heraus und positionieren Sie
das Lordosegelenk in die gewünschte Position
(Abb. 10).
Zylinder-
stift
Pos. 2: 1 cm
Abbildung 10: Lordosegelenk mit Innenansicht
(links) und Außenansicht (rechts)
Fixieren Sie im nächsten Schritt die Position,
indem Sie den Zylinderstift in die gewünschte
Lochposition stecken.
Zum Abschluss schieben Sie nun die Lordose-
gelenke wieder in die Rückenrohre und
schrauben Sie die Lordosegelenke mit den M5
Befestigungsschrauben (SW 3 mm) mit 6 Nm
in die Rückenrohre (Abb. 10).
Pos. 1: 3 cm
Pos. 3: 2 cm
18
