Gebrauchsanweisung LIFT activ & solid
27.4 Sicherheitsschiebegriffe stufenlos
höhenverstellbar
öffnen
schließen

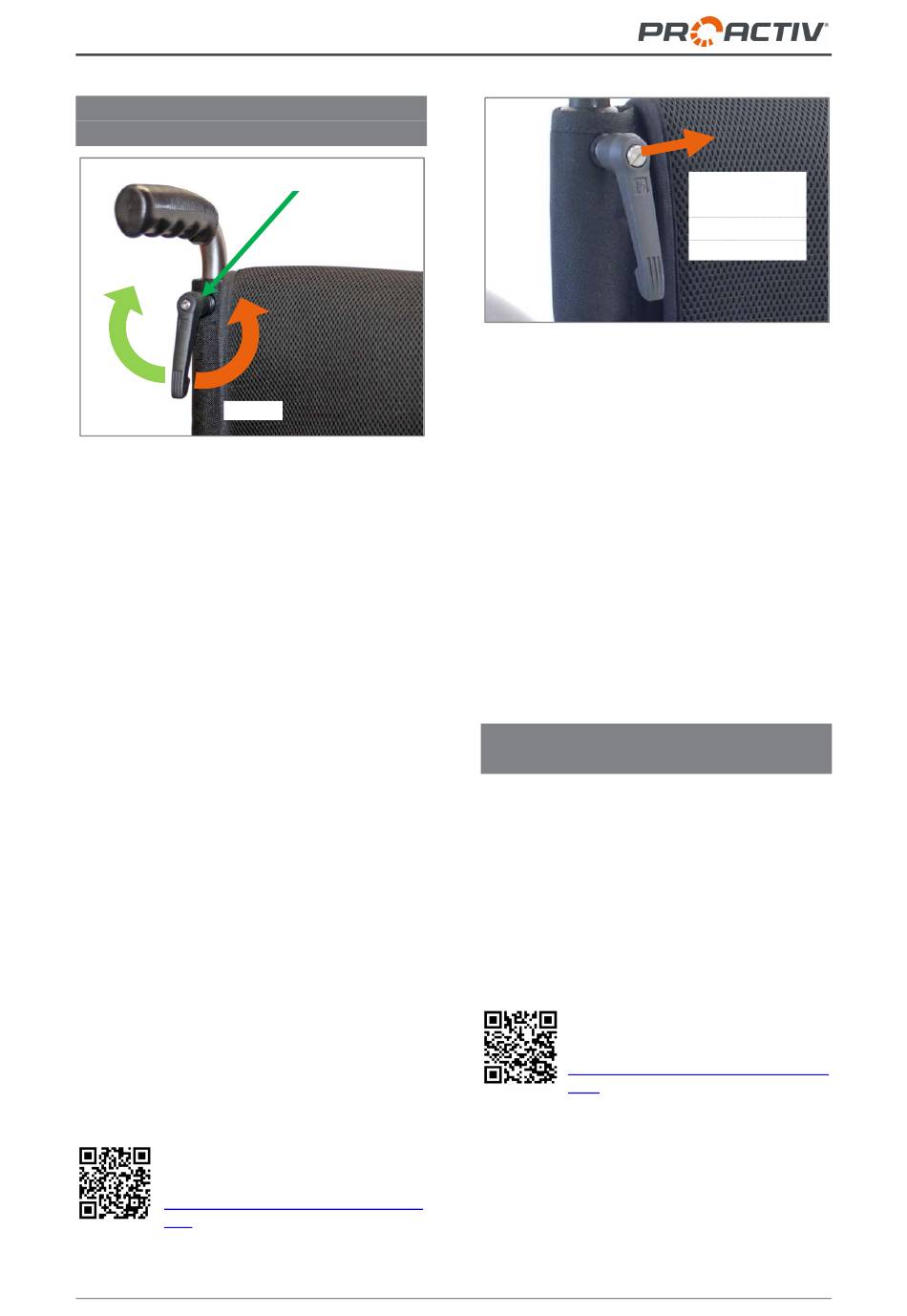

Abbildung 141: Sicherheitsschiebegriff stufenlos
höhenverstellbar
Zur Höhenverstellung der Schiebegriffe öff-
nen Sie die Klemmhebel durch Drehen gegen
den Uhrzeigersinn (eine halbe bis ganze Um-
drehung). Anschließend können die Schiebe-
griffe in der Höhe verstellt werden. Die Höhen-
verstellung erfolgt stufenlos. Es wird empfoh-
len, beide Schiebegriffe auf die gleiche Höhe
einzustellen. Wenn die gewünschte Höhe ein-
gestellt ist, halten Sie die Schiebegriffe in die-
ser Position fest und schließen Sie die Klemm-
hebel wieder mit einer halben bis ganzen Um-
drehung im Uhrzeigersinn.
Hinweis:
Wenn der Klemmhebel beim Drehen an den
Schiebegriff anstößt, haben Sie die Möglich-
keit, den Klemmhebel senkrecht zur Drehach-
se herauszuziehen und über die integrierte
Verzahnung in einer anderen Winkelposition
wieder loszulassen und weiterzudrehen. Dies
ermöglicht auch, die Stellung des Klemmhe-
bels nach erfolgter Höheneinstellung am
Rückenrohr auszurichten, sodass dieser nicht
seitlich über das Rückenrohr hinaussteht.
Video Sicherheitsschiebegriffe stufen-
los höhenverstellbar:
https://www.youtube.com/watch?v=LFzGstT
QvuI
Klemmhebel
Abbildung 142: Klemmhebel durch Herausziehen in
andere Winkelposition bringen
Zur Abnahme der Schiebegriffe drehen Sie
auf jeder Seite den Klemmhebel heraus (durch
Drehen gegen den Uhrzeigersinn). Anschlie-
ßend können die Schiebegriffe aus den
Rückenrohren herausgenommen werden.
Zum Anbringen der Schiebegriffe stecken Sie
diese in die Rückenrohre. Dann stecken Sie
den Klemmhebel in die Bohrung im Rücken-
rohr und in das Gewinde des Schiebegriffs.
Abschließend drehen Sie den Klemmhebel
wieder fest (durch Drehen im Uhrzeigersinn).
27.5 Sicherheitsschiebegriffe rückver-
lagert
Die Höhenverstellung der rückverlagerten
Schiebegriffe ist ohne Werkzeug über die
Schnellspannhebel möglich. Zur Verstellung
werden die Schnellspannhebel geöffnet und
nach erfolgter Verstellung wieder geschlossen.
Die Höhenverstellung erfolgt stufenlos. Es wird
empfohlen, beide Schiebegriffe auf die gleiche
Höhe einzustellen.
Video Höhenverstellung bei rückverla-
gerten Sicherheitsschiebegriffen:
https://www.youtube.com/watch?v=Zg48rwF
HCIE
Klemmhebel
senkrecht zur
Drehachse
herausziehen
