24.4 Fußstütze nach hinten hochfaltbar
mit Federrastmechanismus
Diese Ausführung ist beim LIFT solid elektrisch
nicht möglich.

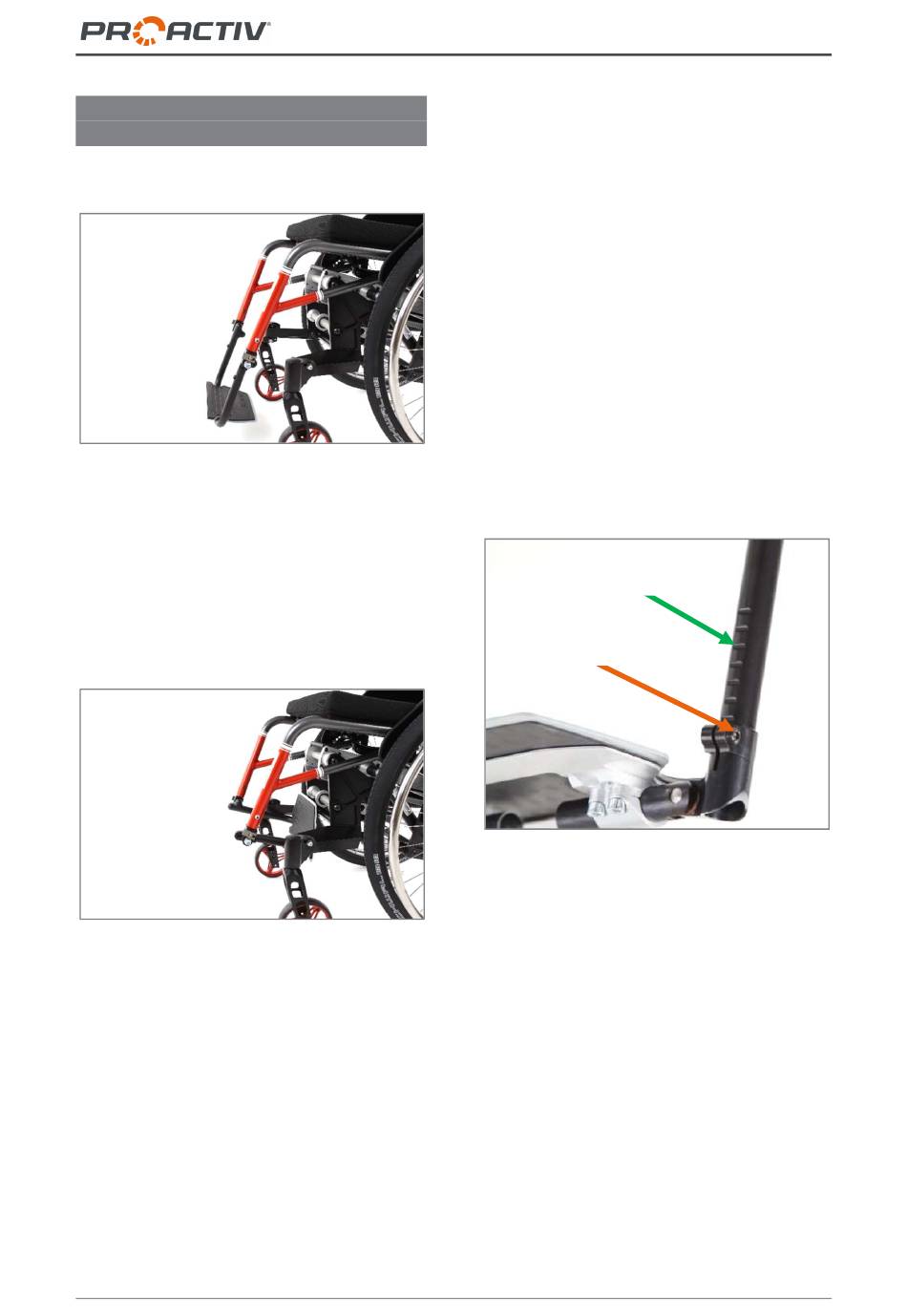

Abbildung 92: Fußstütze nach hinten hochfaltbar mit
Federrastmechanismus, in Standardposition
Zum nach hinten Hochfalten der Fußstütze
muss das Fußbrett mit leichtem Kraftaufwand
nach hinten gedrückt werden, bis sich die Fuß-
stütze aus der Verriegelung löst. Nun kann die
Fußstütze komplett nach hinten hochgefaltet
werden.
Abbildung 93: Fußstütze nach hinten hochfaltbar mit
Federrastmechanismus, Position nach hinten hoch-
gefaltet
Wenn Sie die Fußstütze wieder in Standardpo-
sition bringen möchten, drücken Sie die Fuß-
stütze mit Ihrem Fuß wieder nach vorne in
Standardposition.
Zur Längeneinstellung der Fußstützen-
Halterohre bzw. Anpassung der Unter-
schenkellänge müssen die M6 Befestigungs-
klemmschrauben (mit Polyfleck-Beschichtung,
41
Gebrauchsanweisung LIFT activ & solid
SW 4 mm) an beiden Außenseiten der Unter-
schenkelrohre herausgedreht werden. Nun
kann die Unterschenkellänge entlang der Ein-
kerbungen eingestellt werden. Achten Sie da-
rauf, dass auf beiden Seiten die gleiche Ein-
kerbung verwendet wird.
Für eine kürzere Unterschenkellänge steht ein
großer Verstellbereich zur Verfügung. Ist eine
längere Unterschenkellänge gewünscht, lässt
sich diese in der Regel um 2 cm mit dem vor-
handenen Unterschenkelrohr verlängern. Ist
eine größere Verlängerung gewünscht, können
längere Unterschenkelrohre bestellt werden.
Ist die Unterschenkellänge eingestellt, fixieren
Sie diese, indem Sie die M6 Befestigungs-
schrauben (mit Polyfleck-Beschichtung, SW
4 mm) auf beiden Seiten einstecken und mit
7 Nm anziehen.
Einkerbungen
M6 Befestigungsschraube
Abbildung 94: Einkerbungen und M6 Befestigungs-
schraube zur Unterschenkellängen-Einstellung
(Ansicht von hinten)
Hinweis:
Bei einem Produktrahmen mit V-Form bzw. mit
einer größeren Unterschenkelweite oben als
unten und nicht parallel laufenden Fußstützen-
Halterohren ist es erforderlich, die durch die
Längeneinstellung resultierende Verspannung
der Fußstützen-Halterohre in der Fußauflage-
platte zu lösen. Daher öffnen Sie in diesem
Fall die M6 Befestigungsklemmschrauben (SW
5 mm) an der Fußauflageplatte bevor Sie mit
der Einstellung der Unterschenkellänge begin-
nen. Die Vorgehensweise entnehmen Sie Ka-
pitel 24.1.
