Halterohr
Entriegelungshebel

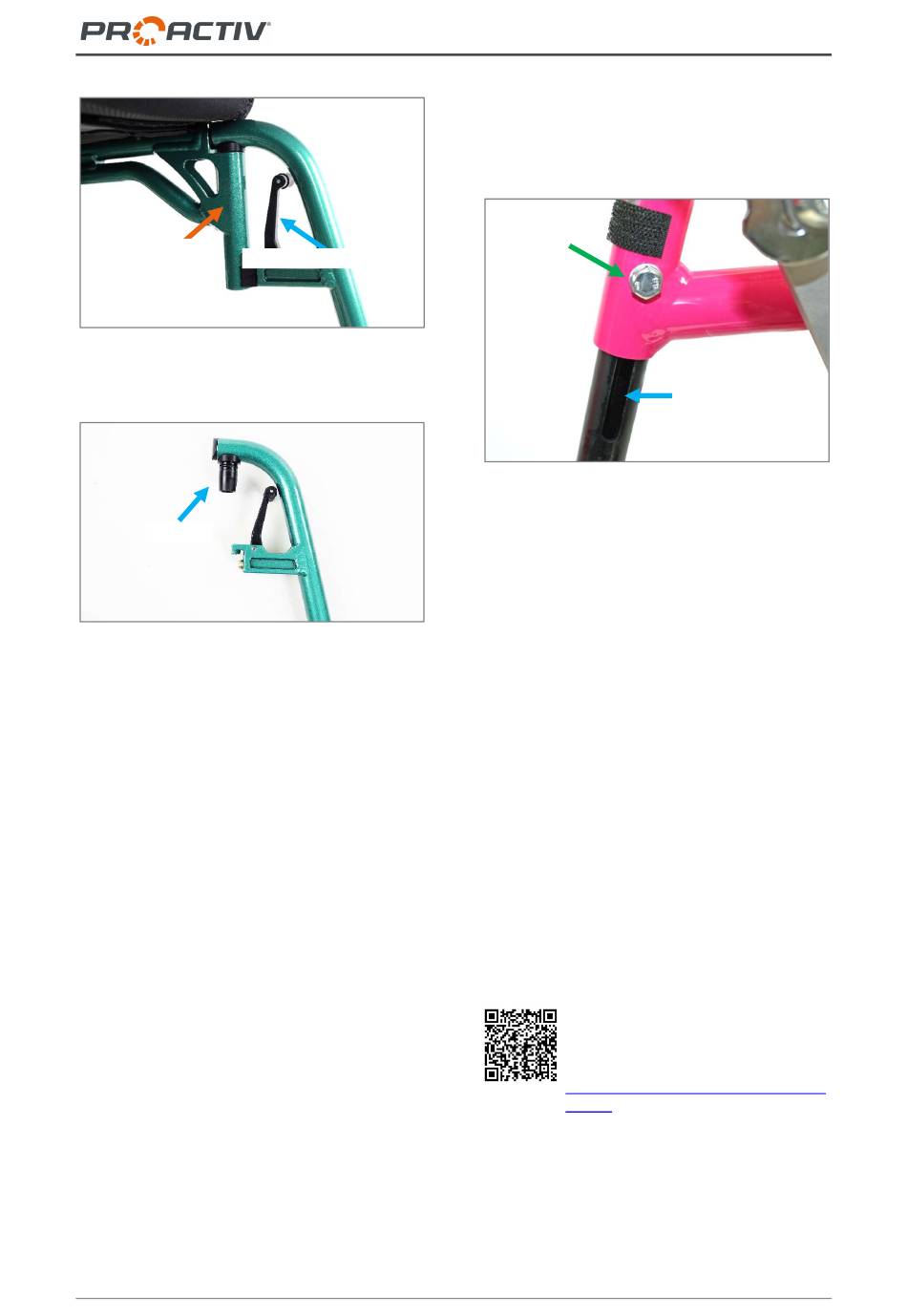

Abbildung 98: Rahmenvorbau abnehmbar, ab-
schwenkbar, mit geteilter Fußstütze
Zapfen
Abbildung 99: Abgenommene Fußstütze
Anbringen der Fußstütze:
1. Setzen Sie den Zapfen (Abb. 99) in das
Halterohr, wobei die Fußstütze um 90°
nach außen gerichtet ist.
2. Schwenken Sie anschließend die Fußstüt-
ze nach innen bis sie einrastet.
Abnahme der Fußstütze:
1. Ziehen Sie den Entriegelungshebel gegen
die Fahrtrichtung (Abb. 98).
2. Schwenken Sie nun die Fußstütze nach
außen um 90° weg.
3. Ziehen Sie abschließend die Fußstütze
nach oben heraus.
Zur Längeneinstellung der Fußstützen-
Halterohre bzw. Anpassung der Unter-
schenkellänge müssen die M6 Befestigungs-
schrauben (SW 10 mm) an den Außenseiten
der Rahmenrohre auf beiden Seiten gelöst
werden. Die Fußstützen-Halterohre werden
dann entlang ihrer Langlöcher verschoben und
43
Gebrauchsanweisung LIFT activ & solid
so in die richtige Position gebracht. Es ist da-
rauf zu achten, dass die Fußstützen-Halterohre
nach der Einstellung auf beiden Seiten gleich
lang sind.
M6 Befesti-
gungs-
schraube
mit Unter-
legscheibe
Abbildung 100: M6 Befestigungsschraube mit Unter-
legscheibe und Langloch im Fußstützen-Halterohr
zur Einstellung der Unterschenkellänge
Ist die Position eingestellt, fixieren Sie die
Fußstützen-Halterohre, indem Sie die M6 Be-
festigungsschrauben (SW 10 mm) mit Unter-
legscheiben auf beiden Seiten mit 7 Nm anzie-
hen.
Hinweis:
Bei einem Produktrahmen mit V-Form bzw. mit
einer größeren Unterschenkelweite oben als
unten ist es erforderlich, die resultierende Posi-
tionsverschiebung der Fußbrettauflagen zu
korrigieren. Durch Öffnen der M6 Befesti-
gungsklemmschrauben (SW 5 mm) an den
Fußauflagehalteplatten können diese wieder in
die korrekte Position geschoben werden. Die
Vorgehensweise entnehmen Sie Kapitel 24.1.
Video Abnahme und Anbringung des
Rahmenvorbaus abnehmbar,
abschwenkbar mit geteilter Fußstütze:
https://www.youtube.com/watch?v=ME84Q1
OQa4M
Langloch im
Halterohr
