Schnellspannhebel

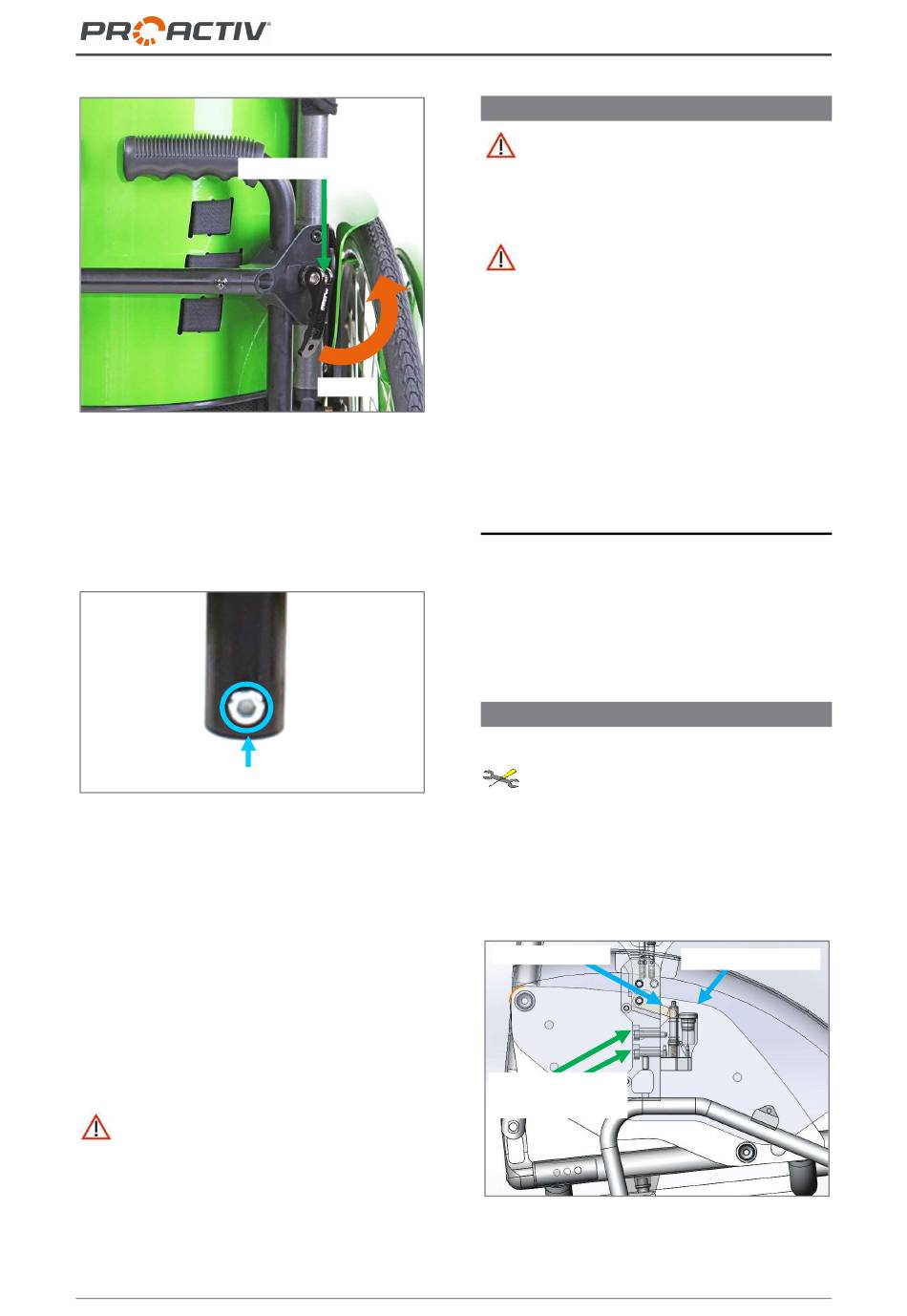

Abbildung 143: Geschlossener Schnellspannhebel
Zur Abnahme der Schiebegriffe müssen die
M4 Endanschlagsschrauben (SW 3 mm) her-
ausgedreht und die Schnellspannhebel geöff-
net werden.
M4 Endanschlagsschraube
Abbildung 144: M4 Endanschlagsschraube an
einem rückverlagerten Schiebegriff unten ange-
bracht
Zum Anbringen werden die Schiebegriffe
eingesteckt, in der richtigen Höhe gehalten und
die Schnellspannhebel geschlossen. Abschlie-
ßend werden die M4 Endanschlagsschrauben
(SW 3 mm) wieder eingedreht.
Gegebenenfalls kann die Spannkraft durch
Drehen der Schnellspannhebel im Uhrzeiger-
sinn bis zum Anschlag nachgestellt werden.
Vor der Nutzung müssen die M4 Endan-
schlagsschrauben (SW 3 mm) wieder ange-
bracht sein.
57
Gebrauchsanweisung LIFT activ & solid
27.6 Sicherheitshinweise
oder Wiederanbringung nach Demontage, ob
die Schiebegriffe in ihrer Position fest fixiert
sind.
sich unter Umständen die Eigenschaften und
dadurch der feste Sitz der Schiebegriffüberzü-
ge negativ verändern. Aus diesem Grund müs-
sen die Griffe vor jeder Nutzung auf Stabilität
und festen Sitz hin überprüft werden. Sollte
öffnen
dies nicht mehr gegeben sein, dürfen die
Schiebegriffe vor einer Instandsetzung nicht
mehr benutzt werden
28 Hubsystem
Beim Hubsystem ist die Position der Auslö-
sung wählbar. Dabei ist diese immer einseitig
am LIFT activ und LIFT solid befestigt (links
oder rechts). Die folgenden Bilder zeigen den
Auslösegriff/ Bedienknopf rechts montiert.
28.1 Hubsystem bei LIFT activ
28.1.1 Einstellung der Vorspannung
den Reha-Fachhandel oder PRO ACTIV um-
gesetzt werden
Das Einstellen der Vorspannung dient der
Vermeidung eines lockeren Auslösegriffs.
M5 Befesti-
gungsschrauben
Abbildung 145: Auslösemechanismus
Überprüfen Sie nach jeder Verstellung
Aufgrund von Umwelteinflüssen können
.
Folgende Anweisungen dürfen nur durch
Auslösehebel
Hydraulikeinheit
