M5 Befestigungs-
schrauben mit
Muttern

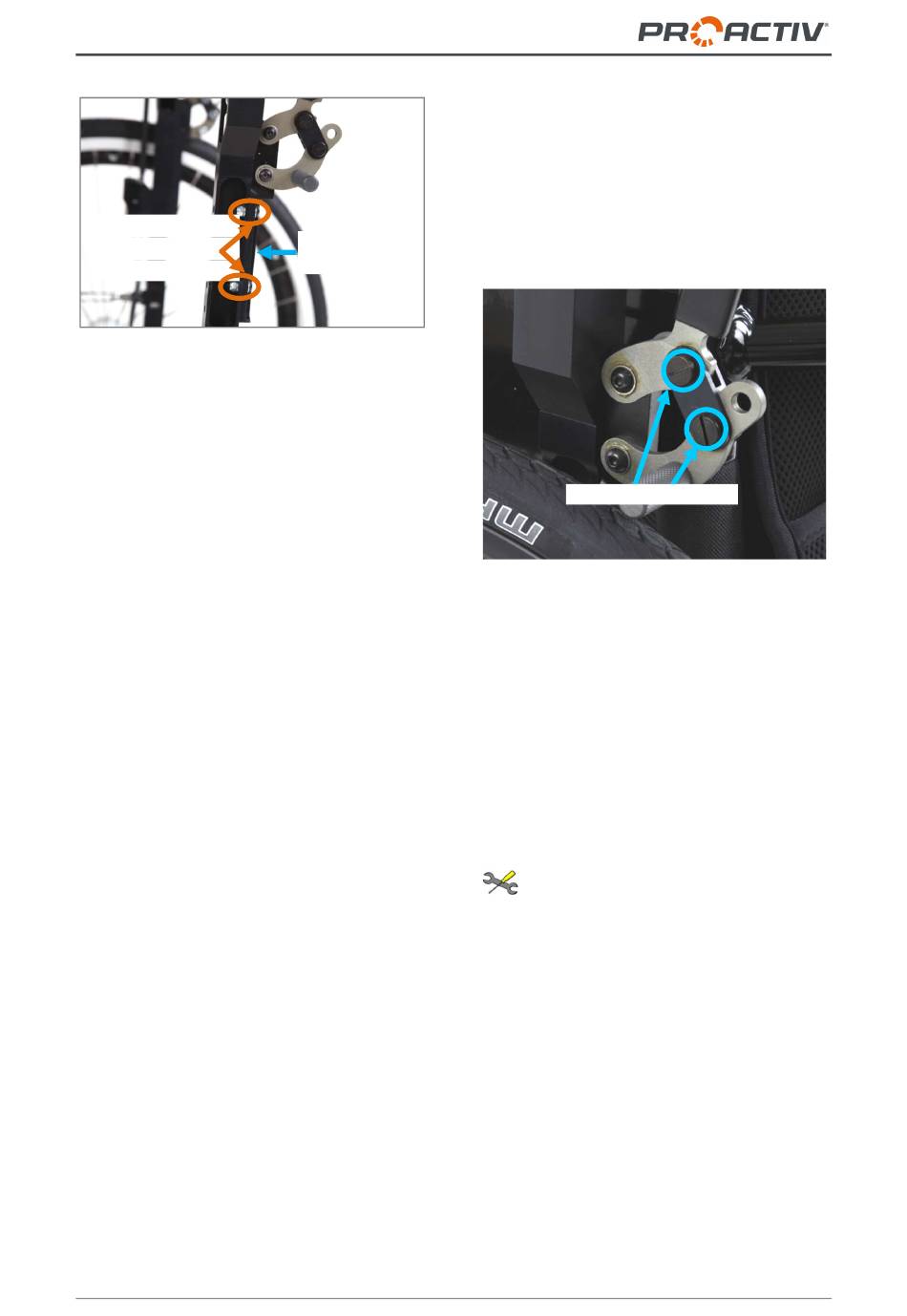

Abbildung 129: Kniebelbremse hinten montiert (An-
sicht von der Seite)
Zum Justieren der Kniehebelbremse gehen Sie
auf beiden Seiten wie folgt vor:
1. Ausgangssituation: Antriebsräder am Pro-
dukt angebracht und Kniehebelbremse ge-
öffnet. Die Antriebsräder haben den vorge-
schriebenen Luftdruck.
2. Zur richtigen Positionierung der Kniehe-
belbremse lösen Sie die M5 Befestigungs-
schrauben (SW 4 mm) leicht, mit denen
die Bremshalteschiene an der Armstütze
fixiert ist.
3. Positionieren Sie die geöffnete Bremse auf
der Bremshalteschiene so, dass zwischen
Bremsbolzen und Bereifung ein Abstand
von ca. 3 bis maximal 4 mm vorhanden ist.
4. Ziehen Sie die M5 Befestigungsschrauben
(SW 4 mm) wieder mit 4 Nm an.
5. Überprüfen Sie abschließend die korrekte
Einstellung der Bremsen: Auf einer schie-
fen Ebene (7° Steigung) muss das Produkt
bei betätigter Bremse sicher stehen. Dies
ist dann der Fall, wenn bei geschlossener
Bremse der Bremsbolzen die Bereifung ca.
4 mm eindrückt bzw. verformt (bei vorge-
schriebenem Luftdruck der Bereifung). Bei
geöffneter Bremse beträgt der Abstand
zwischen Bremsbolzen und Bereifung ca.
3 bis maximal 4 mm.
6. Die Betätigungskraft des Bremshebels
kann über die M5 Gelenkschrauben und
M5 Muttern justiert werden. Dazu benöti-
gen Sie einen Schlitzschraubendreher und
einen Gabelschlüssel (SW 8 mm). Mit dem
Schlitzschraubendreher wird die Schraube
Bremshalte-
leiste
vorne festgehalten und hinten wird mit
dem Gabelschlüssel (SW 8 mm) die Mutter
entweder fester angezogen oder etwas
mehr gelöst. Wichtig ist hierbei, dass beide
Gelenkschrauben gleichmäßig angezogen
sind, da dies zu einer langfristig gleichblei-
benden Betätigungskraft des Bremshebels
führt.
M5 Gelenkschrauben
Abbildung 130: Bezeichnungsübersicht
Hinweis:
In der Regel ist der Bremsbolzen in Standard-
position montiert (Abb. 127). Eine Montage des
Bremsbolzens in die andere mögliche Position
(Abb. 127) kann nach der Verstellung der An-
triebsräder notwendig werden.
26.1.4 Einstellung der Bremse beim LIFT
solid zweifache Kniehebelbremse
Folgende Anweisungen dürfen nur durch
den Reha-Fachhandel oder PRO ACTIV um-
gesetzt werden
Bei diesem System ist eine Kniehebelbremse
hinten montiert (LIFT solid elektrisch) bzw.
an der Armstütze montiert (LIFT solid mecha-
nisch) und eine weitere tief. Bitte entnehmen
Sie die Beschreibung aus dem jeweiligen Kapi-
tel.
