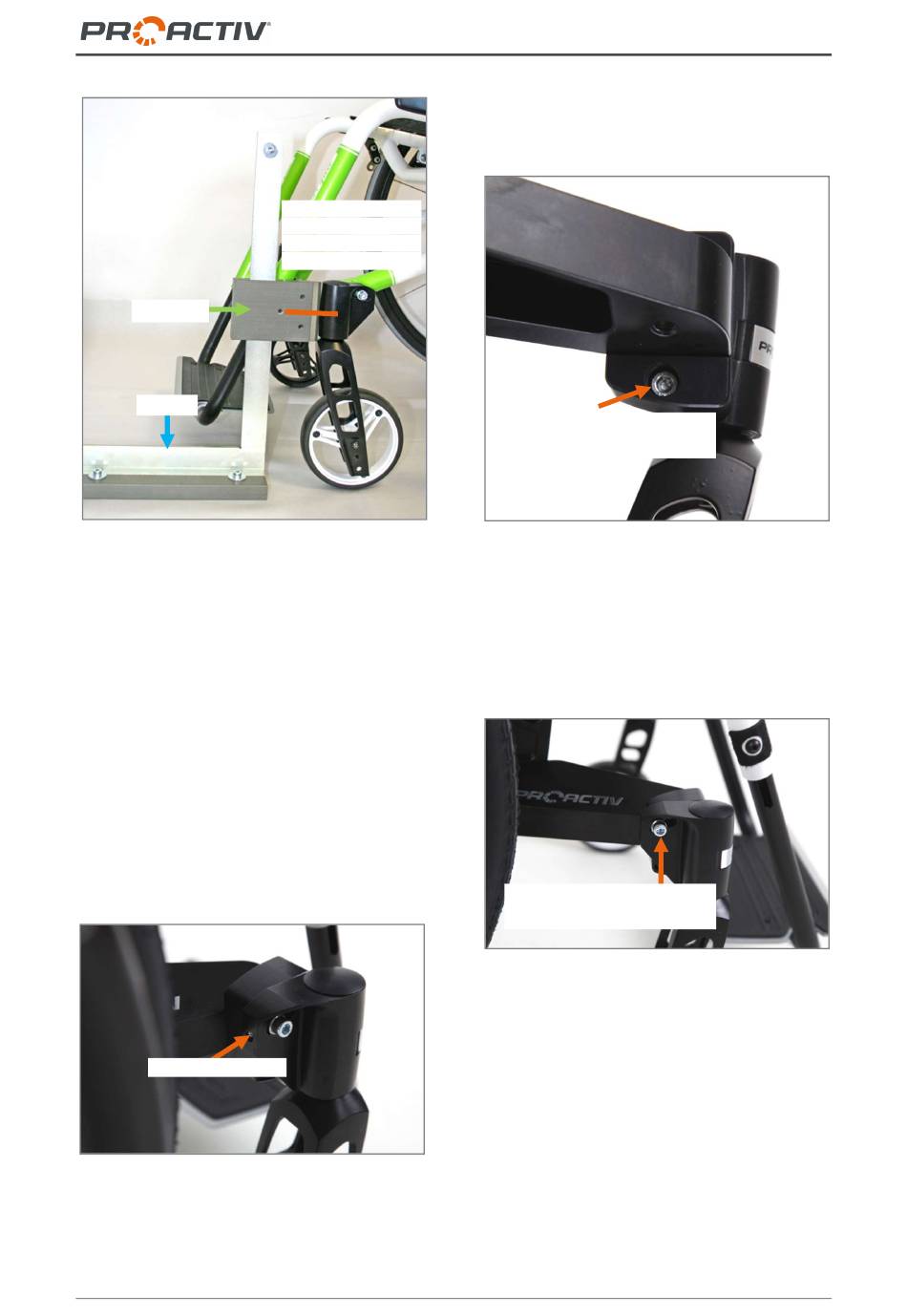

Abbildung 79: Überprüfung der Einstellung der
Lenkradgabeldrehachsen
Werkzeugempfehlung:
Der Winkel mit Schieber ist bei PRO ACTIV
bestellbar (Bestellnummer: 8000 901 000).
Stehen die Vorderkanten der Lenkradlagerblö-
cke nicht senkrecht zum ebenen Boden, muss
die Einstellung justiert werden. Justieren Sie
zuerst den rechten Lenkradlagerblock, dann
den linken und zum Schluss überprüfen Sie
nochmals die rechte Seite. Gehen Sie dabei
wie folgt vor:
1. Lösen Sie die M5 Stiftschraube (SW
2,5 mm).
M5 Stiftschraube
Abbildung 80: Stiftschraube
37
Mittige Ausrich-
tung von Schieber
und Lenkradlager-
block
Gebrauchsanweisung LIFT activ & solid
2. Lösen Sie die M6 Befestigungsschraube
(SW 5 mm) an der Rahmeninnenseite
leicht.
M6 Befestigungsschraube
mit ggf. Unterlegscheibe
Abbildung 81: M6 Befestigungsschraube an der
Rahmeninnenseite, Unterlegscheibe bei G-Form-
Rahmen vorhanden, bei V-Form-Rahmen nicht
3. Lösen Sie nun die M6 Befestigungs-
schraube (SW 5 mm) an der Rahmen-
außenseite leicht.
M6 Befestigungsschraube
mit Unterlegscheibe
Abbildung 82: M6 Befestigungsschraube an der
Rahmenaußenseite mit Unterlegscheibe
4. Bringen Sie mit Hilfe des Winkels den
Lenkradlagerblock in die senkrechte Posi-
tion zum ebenen Boden.
5. Ziehen Sie die M6 Befestigungsschrauben
(SW 5 mm) an der Rahmenaußen- und
-innenseite wieder mit einem Anzugs-
drehmoment von 10 Nm an und kontrollie-
ren Sie die senkrechte Einstellung noch-
mals.
