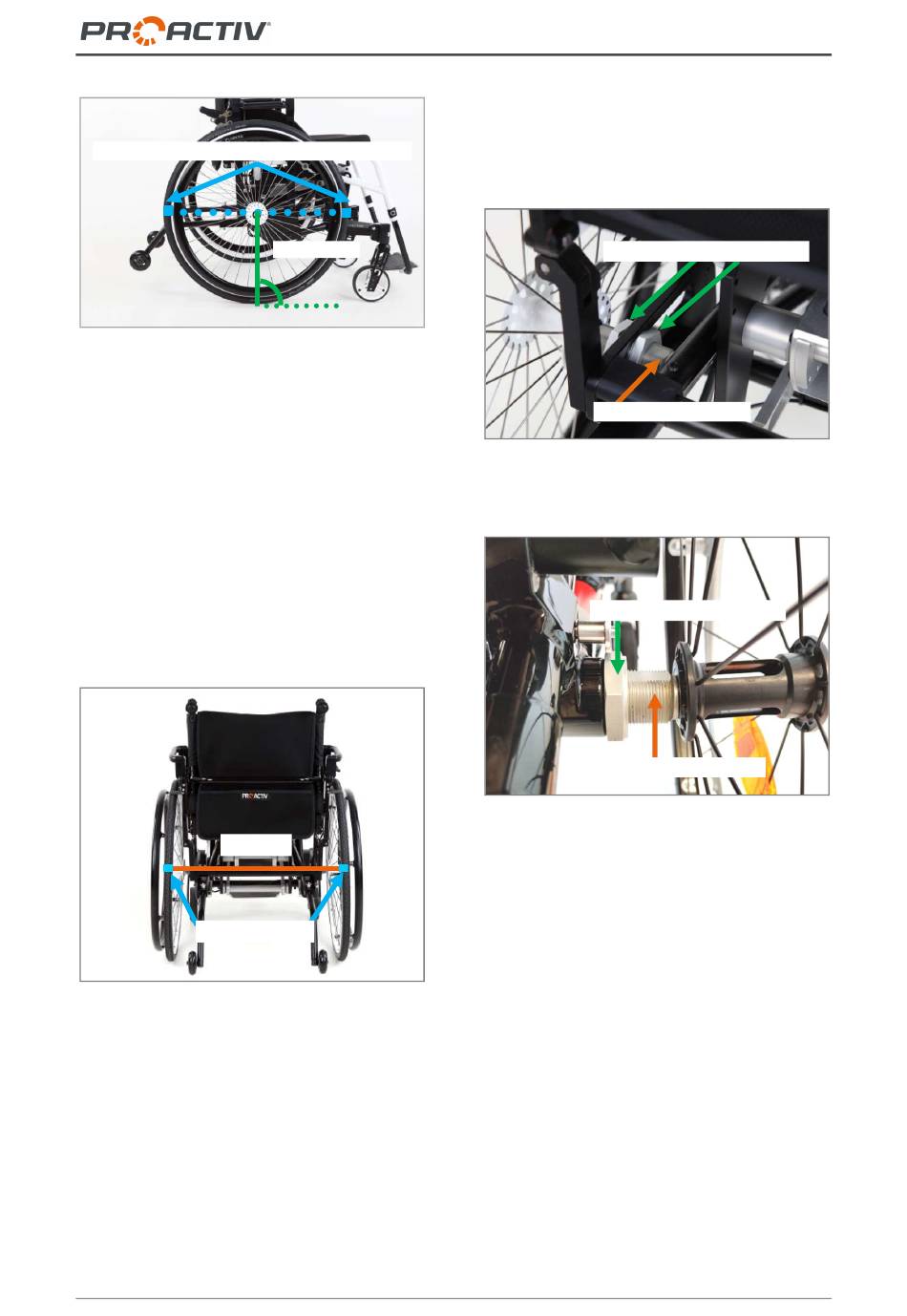

Anzeichnen der Achshöhe an Bereifung
Abbildung 55: Anzeichnen der Achshöhe vorne und
hinten auf beiden Reifen (LIFT solid)
Anschließend messen Sie den Abstand zwi-
schen den Antriebsrädern vorne und hinten auf
Achshöhe entlang Ihrer Markierungen. Der
Abstand der beiden Antriebsräder sollte im
Idealfall hinten genauso groß sein wie vorne.
Allgemein gilt, dass der Abstand der Antriebs-
räder vorne nicht größer sein darf als hinten.
Außerdem darf der Abstand hinten nicht mehr
als 5 mm größer sein als vorne. Sollte dies
nicht zutreffen, muss die Radspur korrigiert
werden.
Abstand
Markierungen
Abbildung 56: Abstand zwischen den Markierungen
der Reifen (auf Achshöhe), (Ansicht von hinten;
LIFT solid)
29
Achshöhe
Gebrauchsanweisung LIFT activ & solid
Zur Einstellung der Spur gehen Sie wie folgt
vor:
1. Lösen Sie beidseitig die Alu-Befestigungs-
muttern (SW 41 mm).
Alu-Befestigungsmuttern
Antriebsradbuchse
Abbildung 57: Antriebsradbuchse und Alu-
Befestigungsmutter (Ansicht von hinten; LIFT solid)
Alu-Befestigungsmutter
Antriebsradbuchse
Abbildung 58: Antriebsradbuchse und Alu-
Befestigungsmutter (Ansicht von hinten; LIFT activ)
2. Stellen Sie durch Drehen der Antriebs-
radbuchse (SW 22 mm) die Spur wieder
korrekt ein. Dabei gilt: Beim Drehen der
Antriebsradbuchsen in Fahrtrichtung
schließt sich die Spur vorne. Beim Drehen
gegen die Fahrtrichtung verhält es sich
genau umgekehrt und die Spur öffnet sich.
3. Stellen Sie sicher, dass der Abstand vorne
zum Rahmen rechts und links gleich ist.
