Gebrauchsanweisung LIFT activ & solid
Sobald während der Rückwärtsbewegung eine
Einrastposition erreicht wird, rasten die Rast-
bolzen ein und die Hebel legen sich an die
Fußbügelgelenke an.

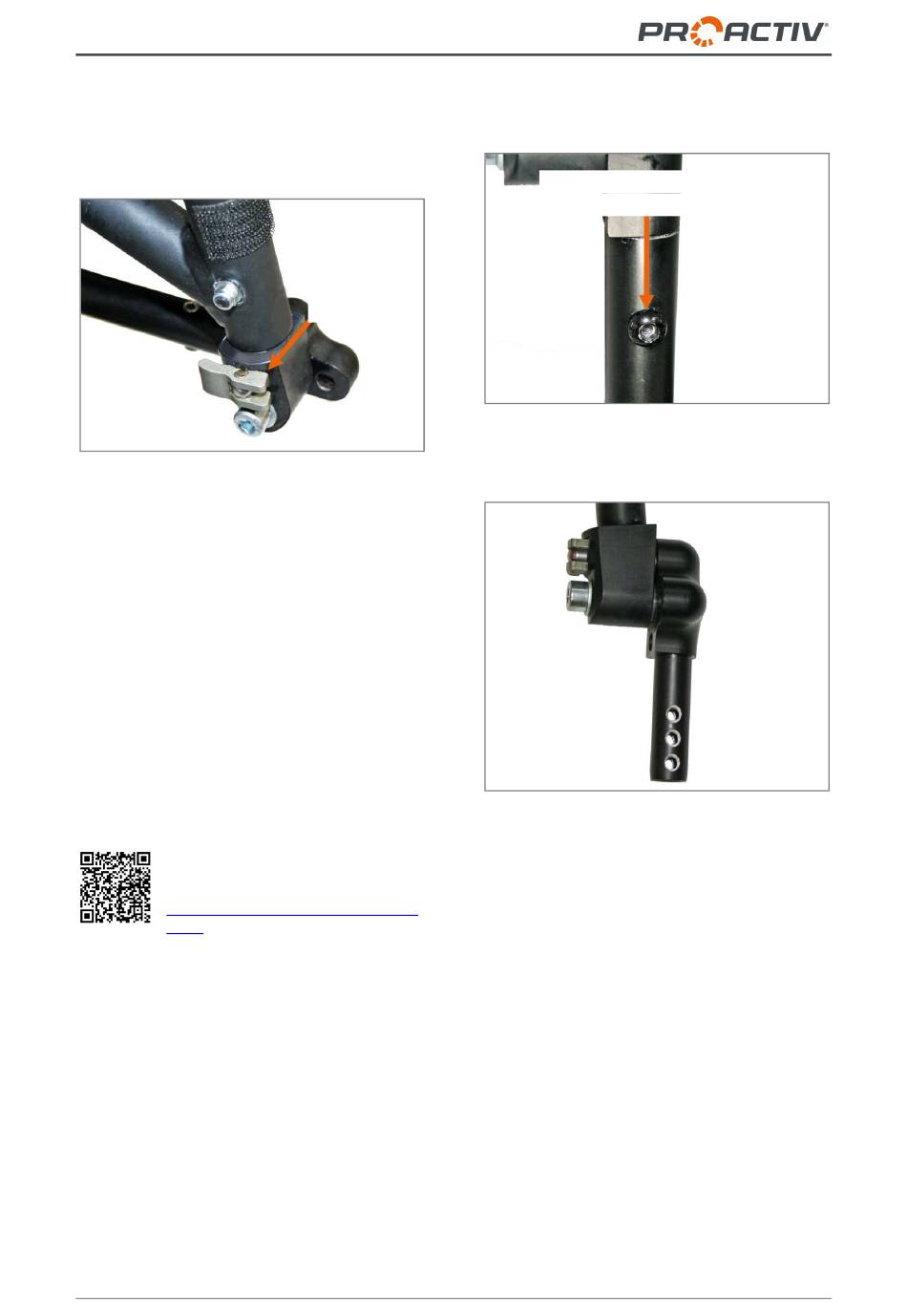

Abbildung 89: Rastbolzen-Hebel in waagrechter
Position, eingerastet und daher am Fußbügelgelenk
anliegend
Wenn Sie die Fußstütze wieder in Standardpo-
sition bringen möchten, verfahren Sie wie vor-
hergehend beschrieben und bewegen Sie
während dieses Vorgangs die Fußstütze nach
vorne.
Achten Sie nach jedem "nach hinten Hochfal-
ten" darauf, dass die Fußstütze wieder ord-
nungsgemäß eingerastet ist. Dies ist sichtbar,
wenn die Rastbolzen-Hebel an den Fußbügel-
gelenken anliegen (Abb. 89).
Video Abfalten der Fußstütze nach
hinten hochfaltbar:
https://www.youtube.com/watch?v=1W7yN
Ezj-us
Zur Längeneinstellung der Fußstützen-
Halterohre bzw. Anpassung der Unter-
schenkellänge müssen die M6 Befestigungs-
schrauben (SW 4 mm) an den Vorderseiten
der Rahmenrohre auf beiden Seiten gelöst
werden. Die Fußstützen-Halterohre sind über
die M6 Befestigungsschrauben (SW 4 mm) auf
Inletts befestigt, welche 3 Bohrungen haben,
die zur Einstellung der Unterschenkellänge
dienen. Es ist lediglich eine Verlängerung der
Unterschenkellänge möglich, da das Fußstüt-
Rastbolzen-
Hebel in
waagrechter
Position,
eingerastet
zen-Halterohr immer in der obersten Bohrung
des Inletts fixiert wird.
M6 Befestigungsschraube
mit Unterlegscheibe
Abbildung 90: M6 Befestigungsschraube mit Unter-
legscheibe zur Einstellung der Unterschenkellänge
Abbildung 91: Inlett mit 3 Bohrungen (Ansicht ohne
Fußstützen-Halterohr)
Sind die M6 Befestigungsschrauben (SW
4 mm) auf beiden Seiten gelöst, werden die
Fußstützen-Halterohre so verschoben, dass
die Bohrungen in den Fußstützen-Halterohren
auf jeder Seite genau über einer Bohrung im
darunterliegenden Inlett liegen. Achten Sie
darauf, dass auf beiden Seiten die gleiche
Bohrung verwendet wird.
Ist die Position eingestellt, fixieren Sie die
Fußstützen-Halterohre, indem Sie die M6 Be-
festigungsschrauben (SW 4 mm) mit Unterleg-
scheiben auf beiden Seiten mit 11 Nm anzie-
hen.
40
