Gebrauchsanweisung LIFT activ & solid
24.5 Fußstütze mittig geteilt

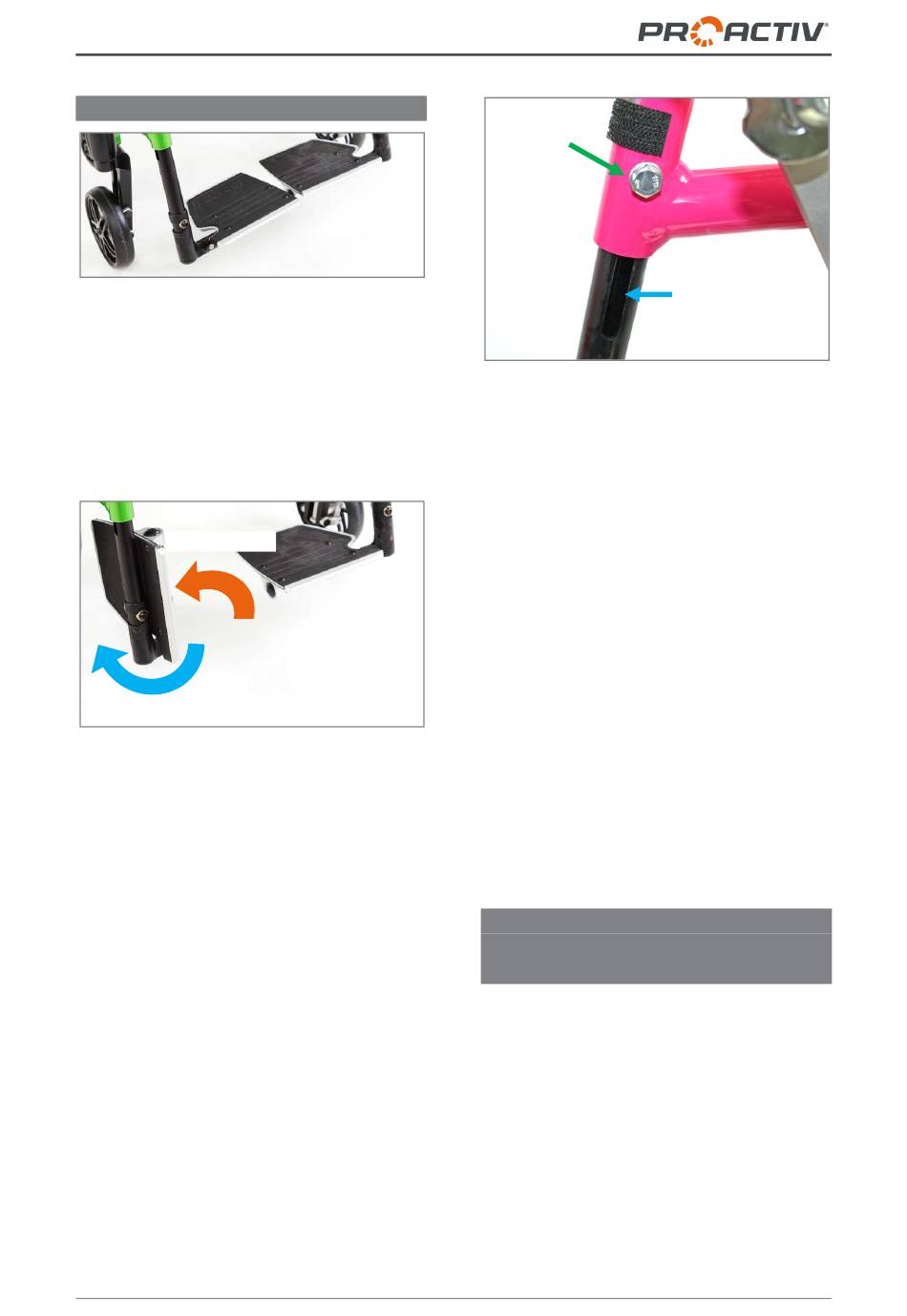

Abbildung 95: Fußstütze mittig geteilt, in Standard-
position
Zum Hochklappen eines der beiden Fuß-
stützenteile greifen Sie dieses und klappen Sie
es seitlich hoch. Sie können außerdem die
Fußbrettauflage nach außen drehen bzw.
schwenken.
Hochklappen
nach außen drehen bzw. schwenken
Abbildung 96: Ein Fußstützenteil hochgeklappt,
Möglichkeit des nach außen Schwenkens einge-
zeichnet
Zur Längeneinstellung der Fußstützen-
Halterohre bzw. Anpassung der Unter-
schenkellänge müssen die M6 Befestigungs-
schrauben (SW 10 mm) an den Außenseiten
der Rahmenrohre auf beiden Seiten gelöst
werden. Die Fußstützen-Halterohre werden
dann entlang ihrer Langlöcher verschoben und
so in die richtige Position gebracht. Es ist da-
rauf zu achten, dass die Fußstützen-Halterohre
nach der Einstellung auf beiden Seiten gleich
lang sind.
M6 Befesti-
gungs-
schraube
mit Unter-
legscheibe
Abbildung 97: M6 Befestigungsschraube mit Unter-
legscheibe und Langloch im Fußstützen-Halterohr
zur Einstellung der Unterschenkellänge
Ist die Position eingestellt, fixieren Sie die
Fußstützen-Halterohre, indem Sie die M6 Be-
festigungsschrauben (SW 10 mm) mit Unter-
legscheiben auf beiden Seiten mit 7 Nm anzie-
hen.
Hinweis:
Bei einem Produktrahmen mit V-Form bzw. mit
einer größeren Unterschenkelweite oben als
unten ist es erforderlich, die resultierende Posi-
tionsverschiebung der Fußbrettauflagen zu
korrigieren. Durch Öffnen der M6 Befesti-
gungsklemmschrauben (SW 5 mm) an den
Fußauflagehalteplatten können diese wieder in
die korrekte Position geschoben werden. Die
Vorgehensweise entnehmen Sie Kapitel 24.1.
24.6 Rahmenvorbau abnehmbar,
abschwenkbar mit geteilter
Fußstütze
Diese Fußstütze ist für Rollstuhlnutzer geeig-
net, welche den LIFT als Aufstehhilfe als auch
zum Trippeln verwenden möchten. Sie ist nach
außen oder innen abschwenkbar sowie ab-
nehmbar.
Langloch im
Halterohr
42
