22.3.2 Lenkradgabel mit Steckachse
Die Demontage der Lenkradgabel mit
Steckachse erfolgt über den Arretierungs-
knopf an der Lenkradgabelinnenseite. Umgrei-
fen Sie die Lenkradgabel und drücken Sie den
Arretierungsknopf mit dem Daumen. Die Lenk-
radgabel lässt sich nun herausziehen.
Arretierungsknopf
auf Gabelinnenseite

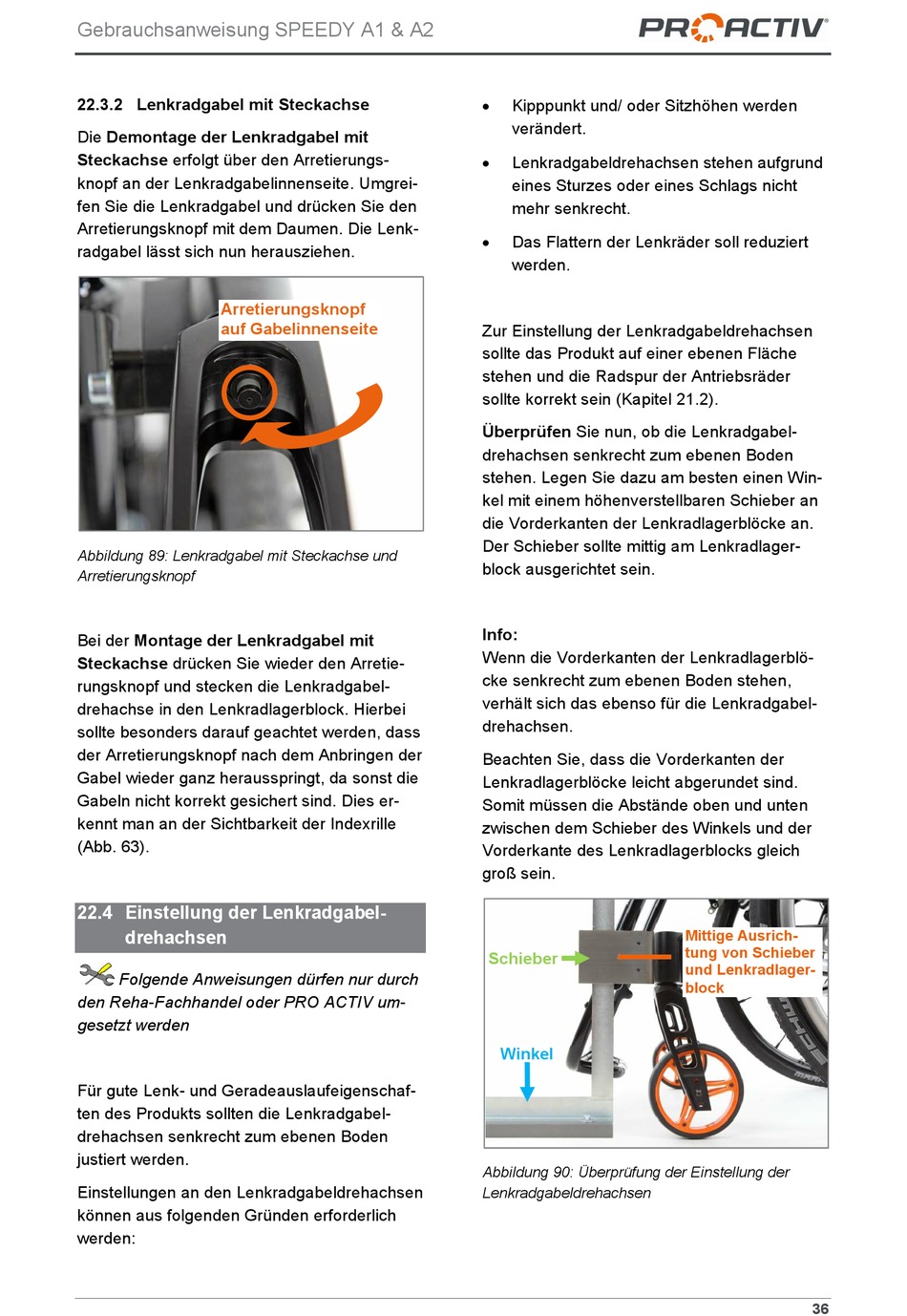

Abbildung 89: Lenkradgabel mit Steckachse und
Arretierungsknopf
Bei der Montage der Lenkradgabel mit
Steckachse drücken Sie wieder den Arretie-
rungsknopf und stecken die Lenkradgabel-
drehachse in den Lenkradlagerblock. Hierbei
sollte besonders darauf geachtet werden, dass
der Arretierungsknopf nach dem Anbringen der
Gabel wieder ganz herausspringt, da sonst die
Gabeln nicht korrekt gesichert sind. Dies er-
kennt man an der Sichtbarkeit der Indexrille
(Abb. 63).
22.4 Einstellung der Lenkradgabel-
drehachsen
Folgende Anweisungen dürfen nur durch
den Reha-Fachhandel oder PRO ACTIV um-
gesetzt werden
Für gute Lenk- und Geradeauslaufeigenschaf-
ten des Produkts sollten die Lenkradgabel-
drehachsen senkrecht zum ebenen Boden
justiert werden.
Einstellungen an den Lenkradgabeldrehachsen
können aus folgenden Gründen erforderlich
werden:
Kipppunkt und/ oder Sitzhöhen werden
verändert.
Lenkradgabeldrehachsen stehen aufgrund
eines Sturzes oder eines Schlags nicht
mehr senkrecht.
Das Flattern der Lenkräder soll reduziert
werden.
Zur Einstellung der Lenkradgabeldrehachsen
sollte das Produkt auf einer ebenen Fläche
stehen und die Radspur der Antriebsräder
sollte korrekt sein (Kapitel 21.2).
Überprüfen Sie nun, ob die Lenkradgabel-
drehachsen senkrecht zum ebenen Boden
stehen. Legen Sie dazu am besten einen Win-
kel mit einem höhenverstellbaren Schieber an
die Vorderkanten der Lenkradlagerblöcke an.
Der Schieber sollte mittig am Lenkradlager-
block ausgerichtet sein.
Info:
Wenn die Vorderkanten der Lenkradlagerblö-
cke senkrecht zum ebenen Boden stehen,
verhält sich das ebenso für die Lenkradgabel-
drehachsen.
Beachten Sie, dass die Vorderkanten der
Lenkradlagerblöcke leicht abgerundet sind.
Somit müssen die Abstände oben und unten
zwischen dem Schieber des Winkels und der
Vorderkante des Lenkradlagerblocks gleich
groß sein.
Schieber
Winkel
Abbildung 90: Überprüfung der Einstellung der
Lenkradgabeldrehachsen
Mittige Ausrich-
tung von Schieber
und Lenkradlager-
block
