Gebrauchsanweisung LIFT activ & solid
Rastbolzen

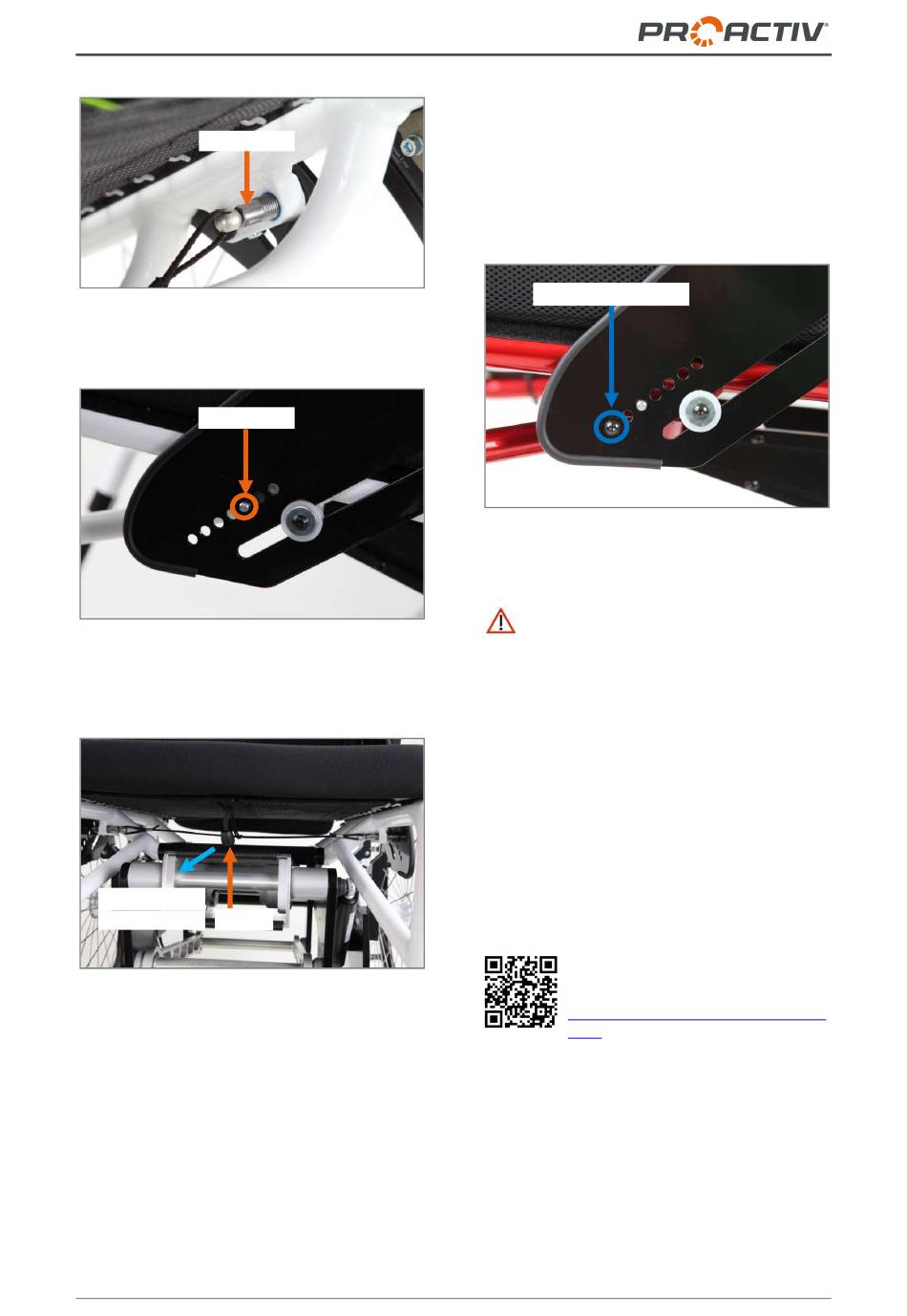

Abbildung 13: Rastbolzen mit Kordel verbunden
(Ansicht von der Produktinnenseite)
Rastbolzen
Abbildung 14: Rastbolzen greift in das Arretierungs-
loch im Seitenteil (Ansicht von Produktaußenseite,
ohne Kleiderschutz)
mittig nach
Kordel
vorne ziehen
Abbildung 15: Kordel für die Betätigung der Rast-
bolzen und damit zur Verstellung des Rückenleh-
nenwinkels
Wenn Sie beide Rastbolzen durch Ziehen an
der Kordel gelöst haben, können Sie die Rü-
ckenlehne nach Wunsch verstellen und durch
Loslassen der Kordel neu arretieren. Hierbei ist
vor der erneuten Belastung auf das sichere
Arretieren der beiden Rastbolzen in den ge-
wünschten Arretierungslöchern (rechts und
links gleiche Position) zu achten.
Im Verstellbereich der Rückenlehne kann als
Begrenzung eine Anschlagschraube montiert
sein.
Anschlagschraube
Abbildung 16: Anschlagschraube (Ansicht von
Produktaußenseite)
Überprüfen Sie nach jeder Verstellung
des Rückenlehnenwinkels die feste Arretierung
der Rückenlehne über die Rastbolzen.
Um die Rückenlehne abzufalten, ziehen Sie
mittig an der Kordel nach vorne und klappen
Sie gleichzeitig die Rückenlehne nach unten
bis sie auf der Sitzfläche aufliegt. Wenn Sie die
Rückenlehne wieder in den gewünschten Win-
kel bringen möchten, gehen Sie wie anfangs
bei der Winkelverstellung der Rückenlehne
beschrieben vor.
Video Einstellung des Rückenlehnen-
winkels & Abfalten:
https://www.youtube.com/watch?v=rXdDUbi
nJW4
Optional: Beim LIFT activ kann die Rücken-
ausstattung zusätzlich mit dem Lordosegelenk
ausgestattet werden um das Packmaß zu re-
duzieren. Um die Rückenlehne am Lordose-
gelenk abzufalten, ziehen Sie den Entriege-
lungsschieber nach oben, während Sie die
20
