Gebrauchsanweisung LIFT activ & solid
24.7 Fußstütze Swing away
( LIFT solid)

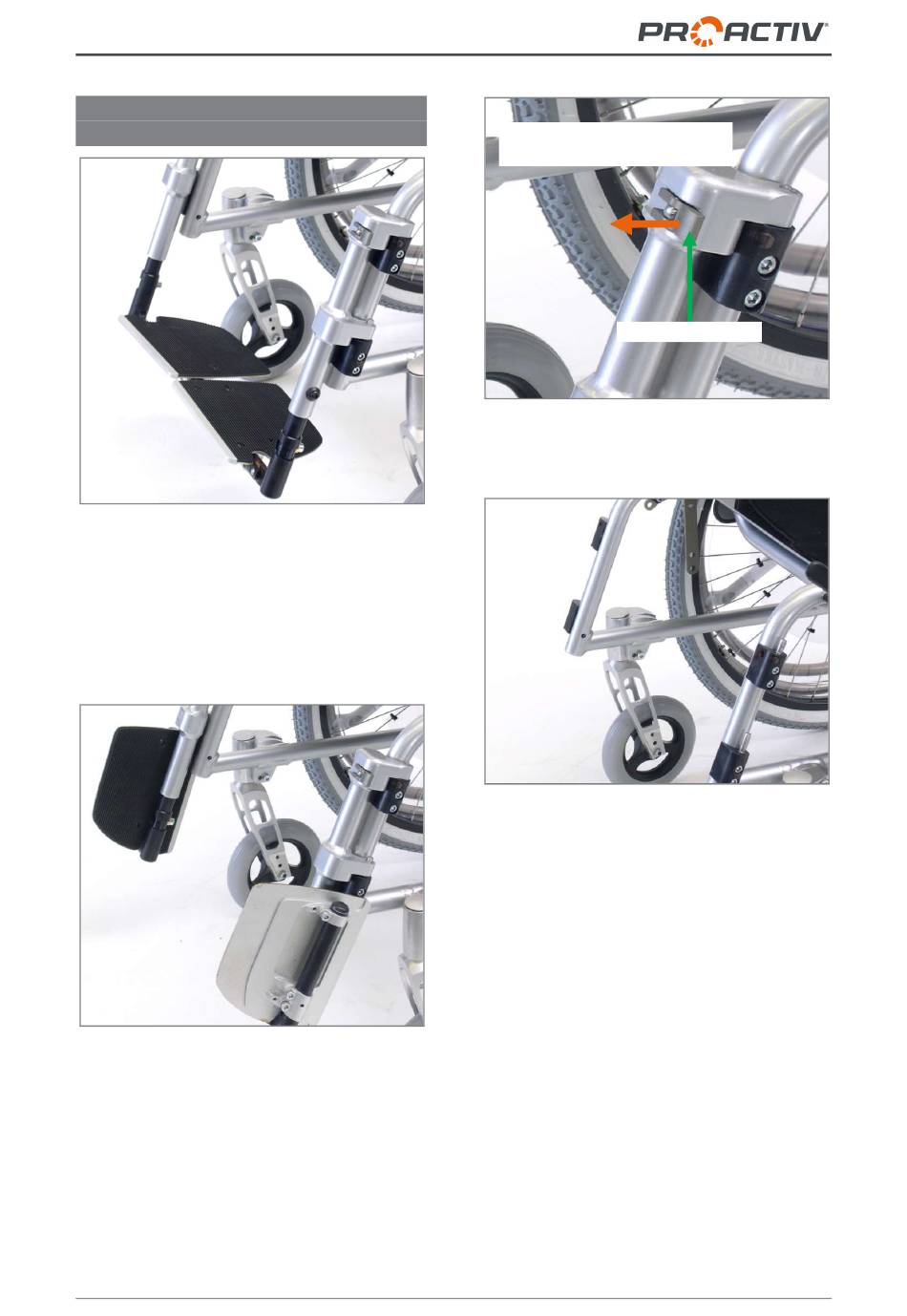

Abbildung 101: Fußstütze Swing away, in
Standardposition
Zum Hochklappen greifen Sie eines der bei-
den Fußstützenteile und klappen Sie es seitlich
hoch. Sie können außerdem das Fußstützent-
eil nach außen drehen bzw. schwenken.
Abbildung 102: Beide Fußstützenteile hochgeklappt
und nach außen gedreht
Zur Abnahme der Fußstützenteile stellen Sie
die Rastbolzen-Hebel auf beiden Seiten senk-
recht zur Halterung nach vorne und ziehen Sie
dann beide Fußstützenteile nach oben aus der
Halterung.
Rastbolzen-Hebel senkrecht
zur Halterung stellen
Rastbolzen-Hebel
Abbildung 103: Rastbolzen-Hebel zur Abnahme der
Swing away Fußstütze senkrecht stellen
Abbildung 104: Swing away Fußstütze abgenom-
men
Zur Längeneinstellung der Fußstützen-
Halterohre bzw. Anpassung der Unter-
schenkellänge müssen die M6 Befestigungs-
schrauben (SW 4 mm) auf beiden Seiten ge-
löst werden. Die Fußstützen-Halterohre wer-
den dann entlang ihrer Langlöcher verschoben
und so in die richtige Position gebracht. Es ist
darauf zu achten, dass die Fußstützen-
Halterohre nach der Einstellung auf beiden
Seiten gleich lang sind.
44
