Gebrauchsanweisung LIFT activ & solid

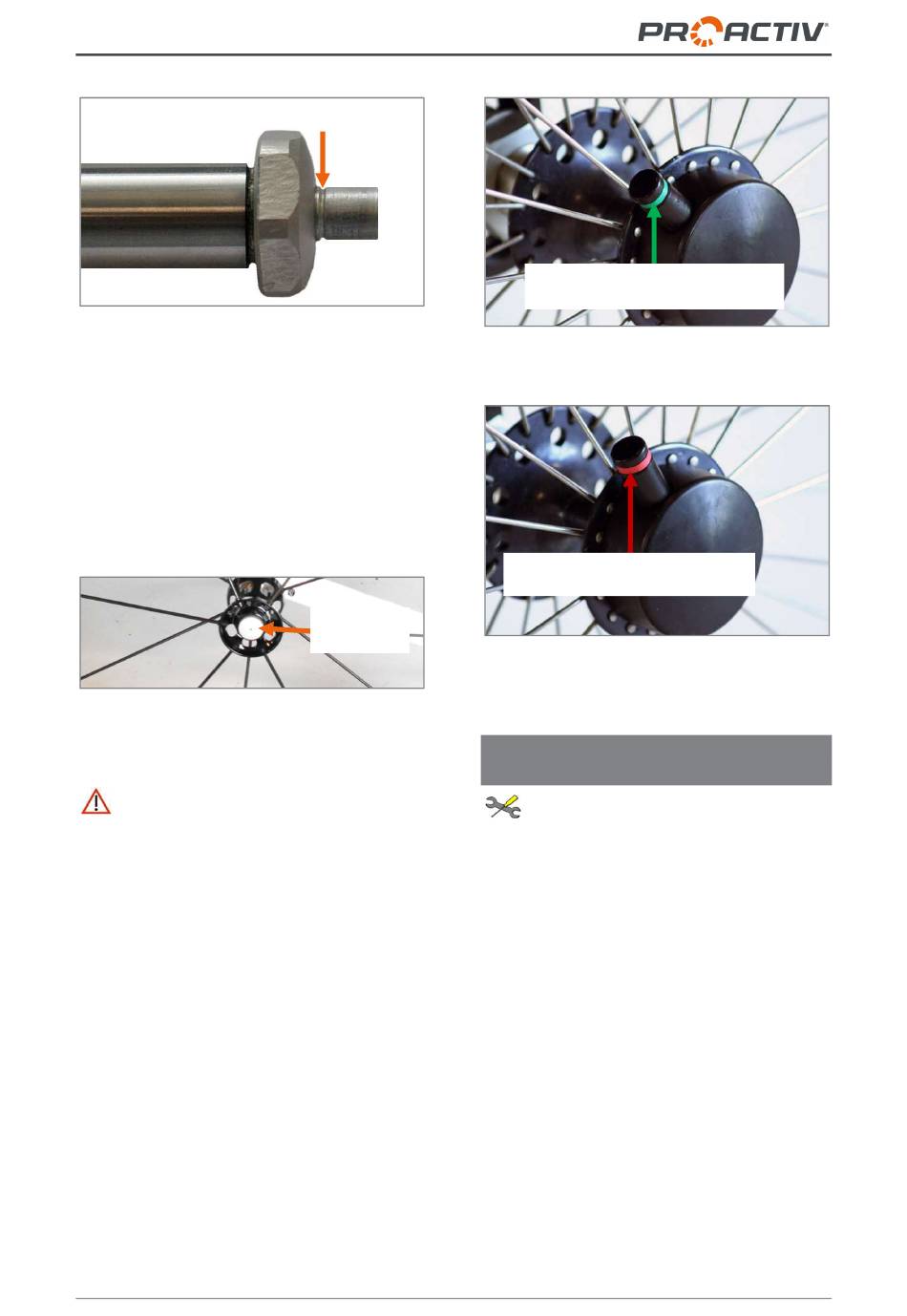

Abbildung 51: Steckachse mit Indexrille
Die Steckachse ist standardmäßig mit den
kleinen Standard-Arretierungsknöpfen (s. vori-
ge Abbildung) ausgestattet. Optional kann die
Steckachse mit Bedienungsunterstützung
und großem Druckknopf ausgestattet wer-
den. Der Ablauf des Abnehmens und Anbrin-
gens der Antriebsräder funktioniert bei dieser
Option identisch.
Abbildung 52: Steckachse mit Bedienungsunterstüt-
zung, Druckknopf groß
Vor Gebrauch des Produkts muss über-
prüft werden, ob die Räder fest sitzen und die
Steckachsen verriegelt sind.
Ausstattungsempfehlung:
Für Tetraplegiker oder Menschen mit einge-
schränkter Fingerfunktion ist ein Tetra-Clip zur
Bedienung der Steckachsenverriegelung er-
hältlich. Der Tetra-Clip ist ein Kunststoffgehäu-
se, das außen auf die Antriebsradnabe aufge-
schraubt und mittels eines durchgeschobenen
Stifts bedient wird. Der Stift hat eine rote Mar-
kierung auf der einen Seite (Steckachse geöff-
net) und eine grüne Markierung auf der ande-
ren Seite (Steckachse verriegelt). Der Stift
kann mit dem Handballen in Richtung Antriebs-
radmitte gedrückt werden und damit die Steck-
achsenverriegelung geöffnet oder geschlossen
werden.
Indexrille
Druckknopf
groß
Grüne Markierung = Antriebsrad
ist am Produkt fest verriegelt
Abbildung 53: Tetra-Clip mit verriegelter Steckachse
Rote Markierung = Antriebsrad
kann abgenommen werden
Abbildung 54: Tetra-Clip mit geöffneter Steckachse,
Antriebsrad kann abgenommen werden
22.2 Überprüfen und Einstellen der
Radspur des Antriebsrads
Folgende Anweisungen dürfen nur durch
den Reha-Fachhandel oder PRO ACTIV um-
gesetzt werden
Eine gut eingestellte Radspur begünstigt die
Leichtlaufeigenschaften des Produkts. Um die
Spur zu überprüfen, gehen Sie wie folgt vor:
Stellen Sie das Produkt auf eine ebene Fläche
und sichern Sie das Produkt gegen Wegrollen.
Messen Sie die Achshöhe (vom Boden bis zur
Antriebsradachse) und zeichnen Sie dieses
Maß auf beiden Reifen vorne und hinten an.
28
