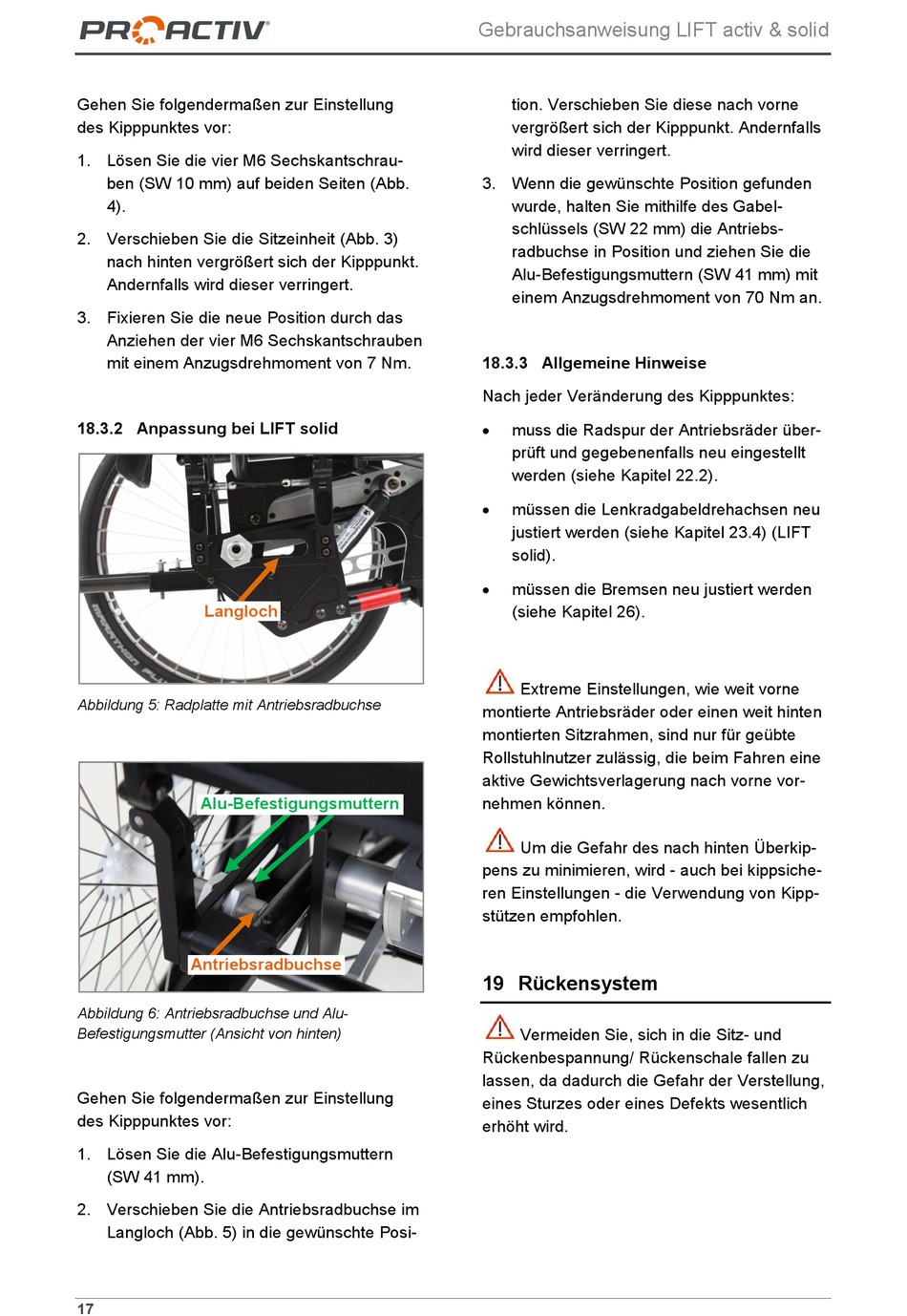

Gehen Sie folgendermaßen zur Einstellung
des Kipppunktes vor:
1. Lösen Sie die vier M6 Sechskantschrau-
ben (SW 10 mm) auf beiden Seiten (Abb.
4).
2. Verschieben Sie die Sitzeinheit (Abb. 3)
nach hinten vergrößert sich der Kipppunkt.
Andernfalls wird dieser verringert.
3. Fixieren Sie die neue Position durch das
Anziehen der vier M6 Sechskantschrauben
mit einem Anzugsdrehmoment von 7 Nm.
18.3.2 Anpassung bei LIFT solid
Langloch
Abbildung 5: Radplatte mit Antriebsradbuchse
Alu-Befestigungsmuttern
Antriebsradbuchse
Abbildung 6: Antriebsradbuchse und Alu-
Befestigungsmutter (Ansicht von hinten)
Gehen Sie folgendermaßen zur Einstellung
des Kipppunktes vor:
1. Lösen Sie die Alu-Befestigungsmuttern
(SW 41 mm).
2. Verschieben Sie die Antriebsradbuchse im
Langloch (Abb. 5) in die gewünschte Posi-
17
Gebrauchsanweisung LIFT activ & solid
tion. Verschieben Sie diese nach vorne
vergrößert sich der Kipppunkt. Andernfalls
wird dieser verringert.
3. Wenn die gewünschte Position gefunden
wurde, halten Sie mithilfe des Gabel-
schlüssels (SW 22 mm) die Antriebs-
radbuchse in Position und ziehen Sie die
Alu-Befestigungsmuttern (SW 41 mm) mit
einem Anzugsdrehmoment von 70 Nm an.
18.3.3 Allgemeine Hinweise
Nach jeder Veränderung des Kipppunktes:
muss die Radspur der Antriebsräder über-
prüft und gegebenenfalls neu eingestellt
werden (siehe Kapitel 22.2).
müssen die Lenkradgabeldrehachsen neu
justiert werden (siehe Kapitel 23.4) (LIFT
solid).
müssen die Bremsen neu justiert werden
(siehe Kapitel 26).
Extreme Einstellungen, wie weit vorne
montierte Antriebsräder oder einen weit hinten
montierten Sitzrahmen, sind nur für geübte
Rollstuhlnutzer zulässig, die beim Fahren eine
aktive Gewichtsverlagerung nach vorne vor-
nehmen können.
Um die Gefahr des nach hinten Überkip-
pens zu minimieren, wird - auch bei kippsiche-
ren Einstellungen - die Verwendung von Kipp-
stützen empfohlen.
19 Rückensystem
Vermeiden Sie, sich in die Sitz- und
Rückenbespannung/ Rückenschale fallen zu
lassen, da dadurch die Gefahr der Verstellung,
eines Sturzes oder eines Defekts wesentlich
erhöht wird.
