26.2 Integral-Feststellbremse bei LIFT
activ
Diese Ausstattung ist nur beim LIFT activ mög-
lich.
26.2.1 Öffnen und Schließen der Bremse
M5 Befestigungsschrauben
Bremselement

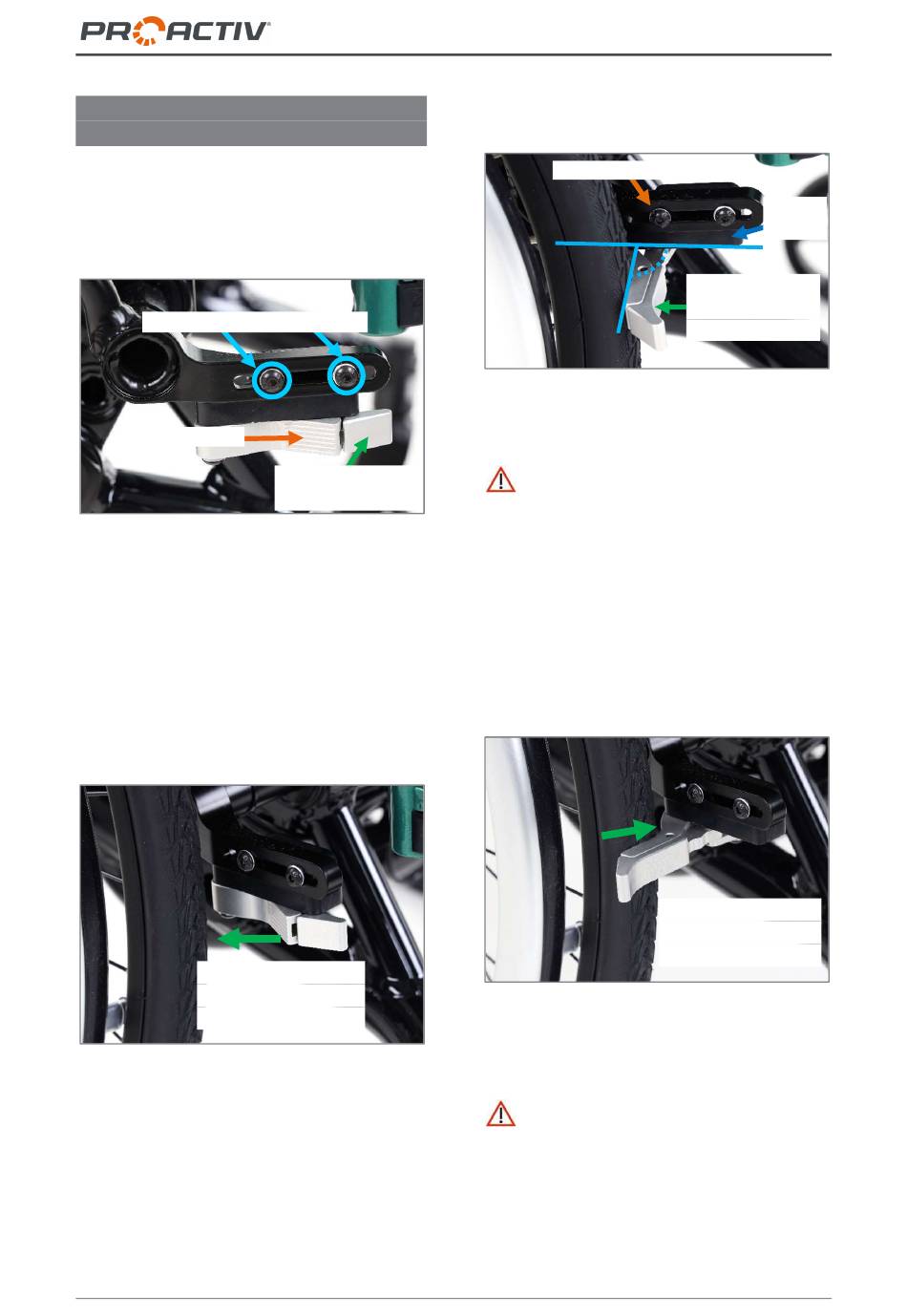

Abbildung 131: Bezeichnungsübersicht
Das Schließen der Bremse erfolgt durch Drü-
cken am vorderen Teil des Bedienelements
nach rechts bzw. links außen bis das Brem-
selement an der Bereifung anliegt. Anschlie-
ßend drücken Sie das Bedienelement (am
vorderen Teil) in Richtung der Bereifung, bis
das Bedienelement auf dem Bremselement
aufliegt und die Bremse spürbar einrastet.
vorderer Teil des
Bedienelements
nach außen drücken
Abbildung 132: Integralbremse geöffnet; Schließen
erfolgt durch nach außen Drücken des Bedienele-
ments
Bei geschlossener Bremse steht das Brem-
selement senkrecht zum Bremshalter und das
Bremselement drückt die Bereifung ca. 4 mm
53
vorderer Teil des
Bedienelements
Gebrauchsanweisung LIFT activ & solid
ein (bei vorgeschriebenem Luftdruck der Berei-
fung).
Bremshalteschiene
Abbildung 133: Integralbremse geschlossen; Brem-
selement senkrecht zum Bremshalter
Bitte beachten Sie, dass es sich bei der
Integralbremse um eine Feststellbremse han-
delt, die nur bei Stillstand des Produkts betätigt
werden darf. Es handelt sich hier nicht um eine
Betriebsbremse, die zur Reduzierung der Ge-
schwindigkeit geeignet ist.
Zum Öffnen der Bremse drücken Sie am vor-
deren Teil des Bedienelements zur Rollstuhl-
mitte (weg vom Rad).
Abbildung 134: Integralbremse geschlossen; Öffnen
erfolgt durch Drücken des Bedienelements zur Roll-
stuhlmitte
Achten Sie darauf, dass Sie beim Öffnen
und Schließen der Bremse nie das Bedien-
und Bremselement umgreifen. Betätigen Sie
die Bremse lediglich mit einem Finger oder
dem Handballen am vorderen Teil des Bedien-
elements.
Brems-
halter
Bedienelement
liegt auf Brems-
element auf
vorderer Teil des
Bedienelements
nach innen drücken
