Gebrauchsanweisung LITTY 4all & 4you
18.2 Überprüfen und Einstellen der
Radspur des Antriebsrads
Folgende Anweisungen dürfen nur durch
den Reha-Fachhandel oder PRO ACTIV um-
gesetzt werden
Eine gut eingestellte Radspur begünstigt die
Leichtlaufeigenschaften des Produkts. Um die
Spur zu überprüfen, gehen Sie wie folgt vor:
Stellen Sie das Produkt auf eine ebene Fläche
und sichern Sie das Produkt gegen Wegrollen.
Messen Sie die Achshöhe (vom Boden bis zur
Antriebsradachse) und zeichnen Sie dieses
Maß auf beiden Reifen vorne und hinten an.
Anzeichnen der Achshöhe an Bereifung
Achshöhe
•

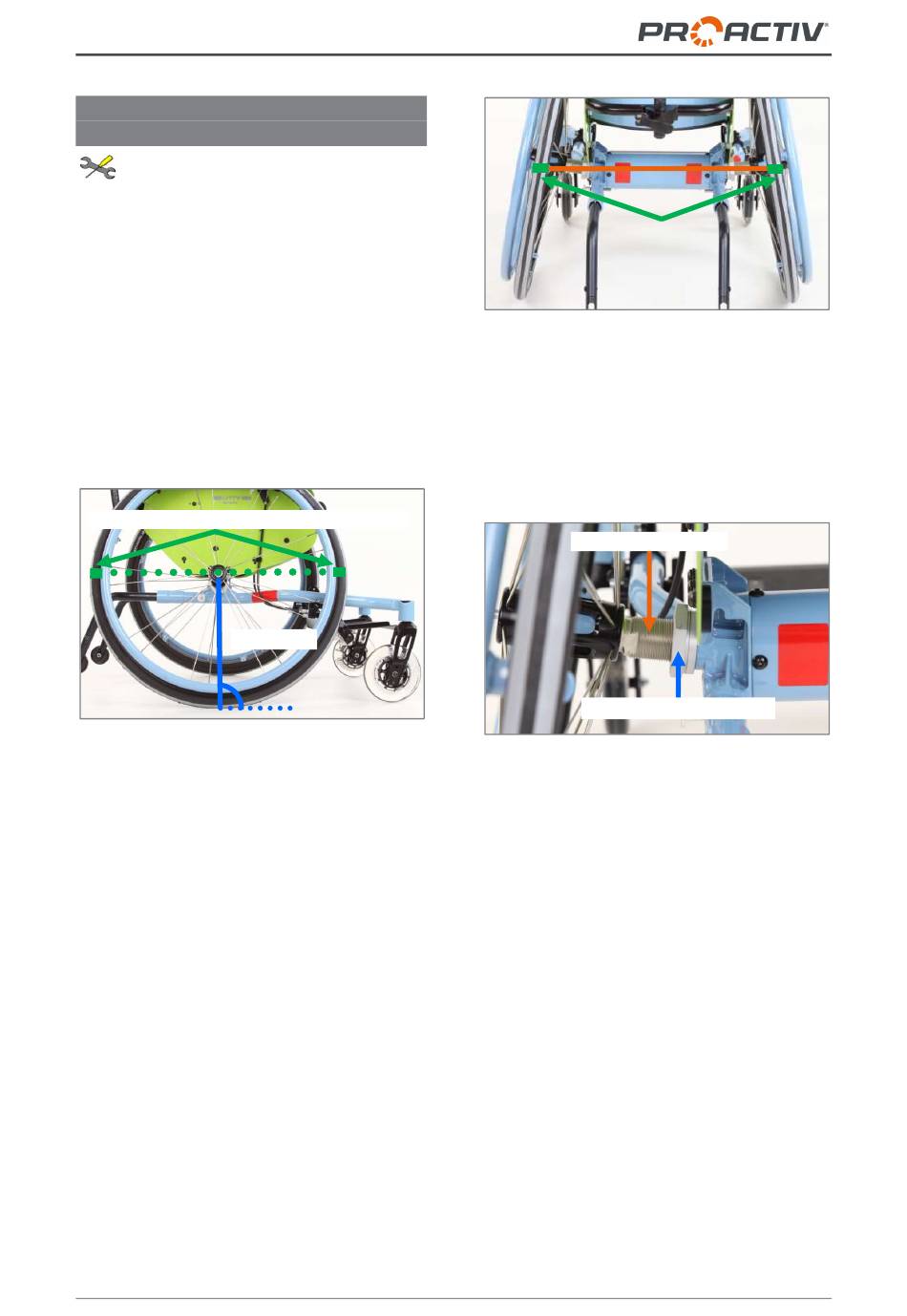

Abbildung 27: Anzeichnen der Achshöhe vorne und
hinten auf beiden Reifen
Anschließend messen Sie den Abstand zwi-
schen den Antriebsrädern vorne und hinten auf
Achshöhe entlang Ihrer Markierungen. Der
Abstand der beiden Antriebsräder sollte im
Idealfall hinten genauso groß sein wie vorne.
Allgemein gilt, dass der Abstand der Antriebs-
räder vorne nicht größer sein darf als hinten.
Außerdem darf der Abstand hinten nicht mehr
als 5 mm größer sein als vorne. Sollte dies
nicht zutreffen, muss die Radspur korrigiert
werden.
Abstand
Markierungen
Abbildung 28: Abstand zwischen den Markierungen
der Reifen (auf Achshöhe), hinten
Zur Einstellung der Spur gehen Sie wie folgt
vor:
1. Lösen Sie beidseitig die Alu-
Befestigungsmuttern (SW 41 mm).
Antriebsradbuchse
Alu-Befestigungsmutter
Abbildung 29: Antriebsradbuchse und Alu-
Befestigungsmutter (Ansicht von hinten)
2. Stellen Sie durch Drehen der Antriebs-
radbuchse (SW 22 mm) die Spur wieder
korrekt ein. Dabei gilt: Beim Drehen der
Antriebsradbuchsen in Fahrtrichtung
schließt sich die Spur vorne. Beim Drehen
gegen die Fahrtrichtung verhält es sich
genau umgekehrt und die Spur öffnet sich.
3. Stellen Sie sicher, dass der Abstand vorne
zum Rahmen rechts und links gleich ist.
20
