3 Technische Angaben
Abb.4
A1 Steuergerät
A2 Steuermodul des modulierenden Motors
B1 Flammwächter
B2 Drucksensor
B3 Elektrischer Filter
E1 Vorwärmer
F1 Heizkessel
F2 Brenner
18
PFC
3.4.2

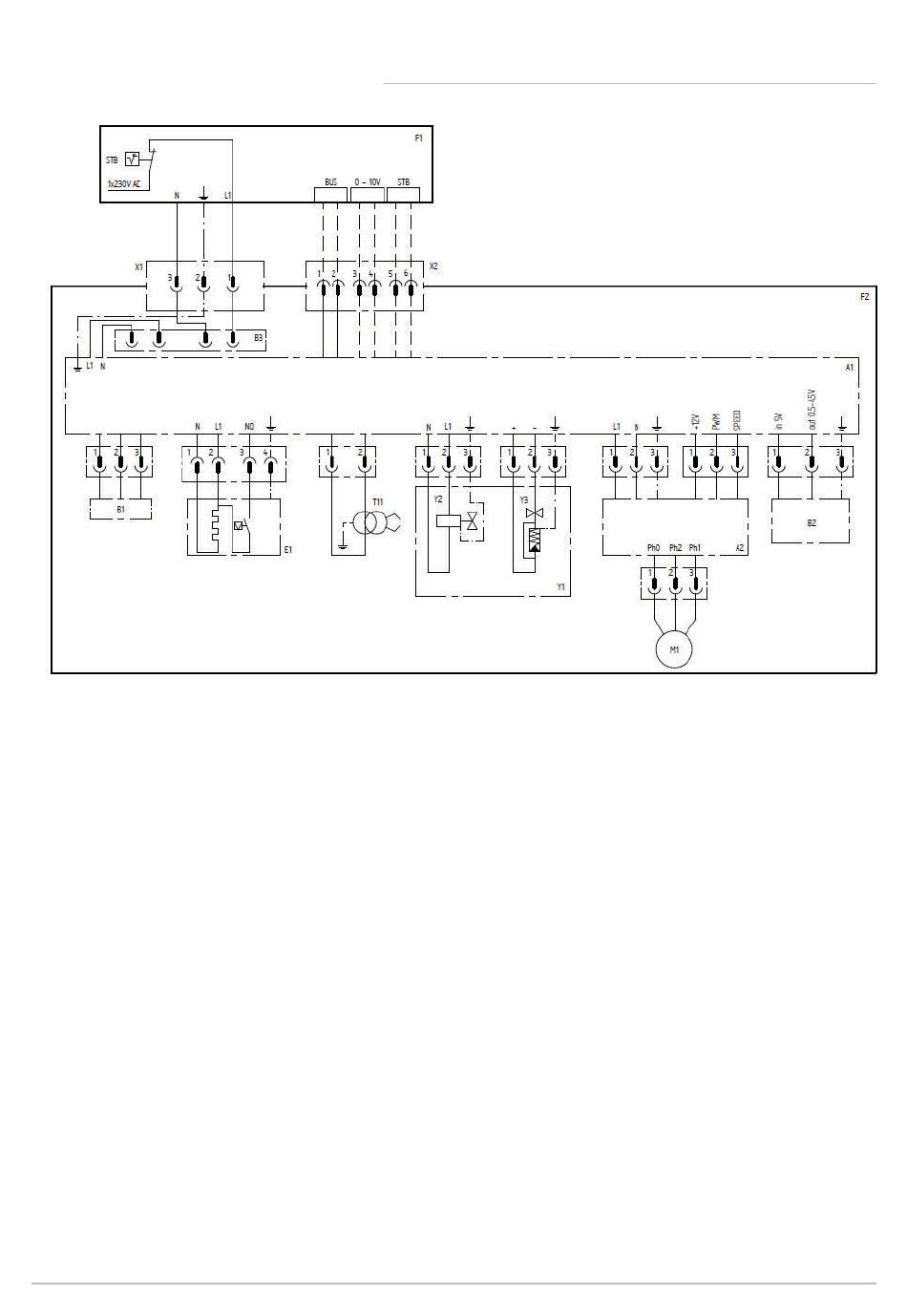

Elektrischer Schaltplan Brenner
M1 Modulierender Motor
T11 Zündtransformator
X1 Wieland 3-poliger Stecker (230 V-Versorgung)
X2 6-poliger Stecker (Steuerung)
Y1 Modulierende Ölpumpe
Y2 Sicherheitsmagnetventil
Y3 Magnetventil variable Spannung
STB Sicherheitstemperaturbegrenzer
MW-2000481-1
7665626 - v02 - 05062018
